Miks muutub alalisvooluahela kaitse elektrisüsteemide tuleviku jaoks kriitiliseks?

Ülemaailmne elektritööstus muutub järjest enam sõltuvaks alalisvoolust. Päikese fotogalvaanilised massiivid, aku energiasalvestussüsteemid, elektrisõidukite laadimisjaamad, telekommunikatsiooniseadmed ja andmekeskused sisaldavad olulisi alalisvoolu sektsioone. Kuna need rakendused laienevad, muutub vooluahela kaitse tugikomponendist süsteemi ohutuse keskseks osaks. ADC kaitselülitipeab ebatavalise voolu kiiresti ja ohutult lahti ühendama, piirates kaablite, muundurite, akude ja ühendatud seadmete kahjustamist.

Alalisvoolu katkestamine erineb tehniliselt vahelduvvoolu katkestamisest. Vahelduvvooluahelas ületab vool loomulikult mitu korda sekundis nulli, mis aitab elektrikaare kustutada. Alalisvoolul ei ole loomulikku nullpunkti, nii et kaar võib pärast kontaktide eraldamist jääda stabiilseks. Alalisvoolu jaoks mõeldud kaitselülitid nõuavad seetõttu sobivaid kontaktkonstruktsioone, kaaretorusid, magnetvälja puhumisseadmeid, isolatsioonikaugusi ja juhtmestiku konfiguratsioone. Vahelduvvoolu kaitselülitit ei tohiks kunagi pidada alalisvooluteenuseks sobivaks ainult seetõttu, et selle praegune reiting tundub piisav.

Üks selge tööstusharu trend on liikumine kõrgemate süsteemipingete ja suurema võimsustiheduse poole. Kõrgem alalispinge võib vähendada sama edastatava võimsuse voolu, aidates vähendada juhtmekadusid ja kaablivajadusi. Kuid see muudab ka isolatsiooni koordineerimise ja kaare katkestamise nõudlikumaks. Toote valikul tuleb arvestada nimitööpinget, nimivoolu, pooluste arvu, lühise katkestusvõimet, kasutuskeskkonda ja tootja määratud ühendusviisi. Polaarsusnõuded on eriti olulised mõne alalisvoolu kaitselüliti konstruktsiooni puhul.

Teine suundumus on kaitselülitite ja elektroonilise jälgimise vaheline tihedam koordineerimine. Kaasaegsed energiasüsteemid kasutavad ülekuumenemise, ülekoormuse, isolatsioonivigade ja ebatavaliste töömustrite tuvastamiseks üha enam andureid, kontrollereid ja sidevõrke. Mehaaniline kaitse on endiselt oluline, kuid see on saamas osaks laiemast kaitsearhitektuurist, mis võib hõlmata kaitsmeid, liigpingekaitseseadmeid, kontaktoreid, isolatsiooniseireseadmeid ja akuhaldussüsteeme. Suuremat tähelepanu pööratakse ka üles- ja allavoolu seadmete vahelisele selektiivsusele, kuna tarbetu väljalülitamine võib mõjutada kogu päikesepatarei, salvestusresti, laadimiskappi või tööstuslikku protsessi.

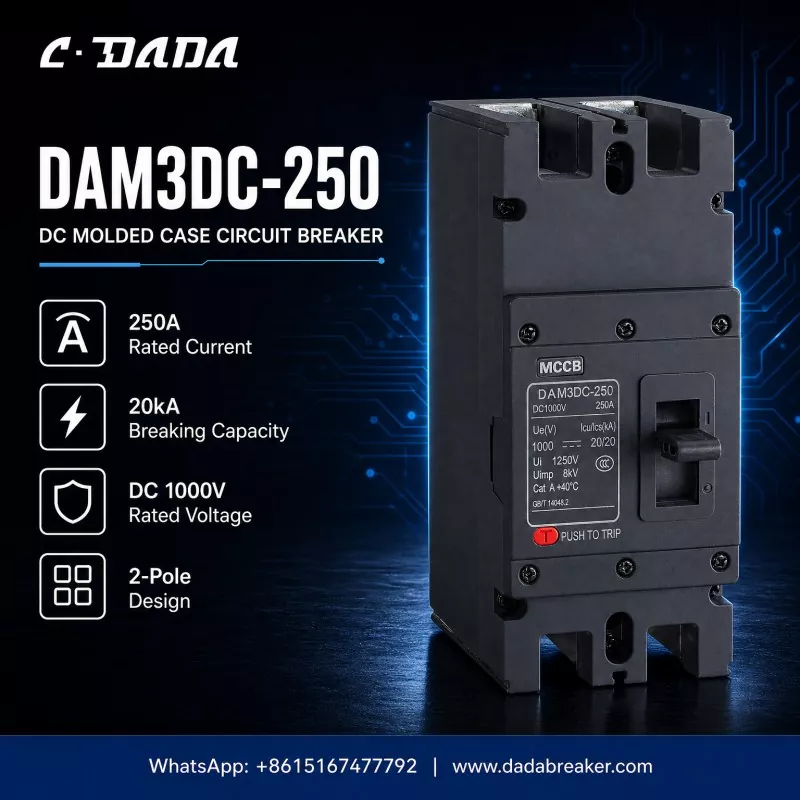

Näidatud DAM3DC-250Shanghai Dada Electricillustreerib vormitud korpusega alalisvoolukaitselülitit, mida kasutatakse suurema voolutugevuse jaotuses. Nähtavad tehnilised andmed näitavad nimivoolu 250 A, alalisvoolu nimipinget 1000 V, katkestusvõimsust 20 kA ja kahepooluselist konstruktsiooni. Need väärtused kirjeldavad selle kavandatud elektrilist vahemikku; need ei määra iseenesest iga paigalduse sobivust. Insenerid peavad siiski kontrollima tegelikku lühise taset, juhtme suurust, ümbritseva õhu temperatuuri, korpuse tingimusi, koormuse omadusi, paigalduskõrgust, kohaldatavaid standardeid ja nõutavat kaitse kooskõlastamist.

Lõppkasutajate jaoks on selge märgistus ja dokumentatsioon võrdselt väärtuslikud, sest õiged paigaldus-, hooldus- ja asendamisotsused sõltuvad seadme kontrollitud hinnangute ja kasutuspiirangute tundmisest.

Tulevikku vaadates panevad ostjad suuremat rõhku rakendusepõhisele valideerimisele, selle asemel, et valida seadmeid ainult praeguse reitingu järgi. Usaldusväärne alalisvoolukaitse sõltub õigest pinge sobitamisest, piisavast katkestusvõimest, õigest pooluse konfiguratsioonist, kontrollitud paigaldusest ja perioodilisest kontrollist. Kuna taastuvenergia tootmine, ladustamine ja elektrifitseeritud transport arenevad edasi, aitab nende põhialuste mõistmine süsteemidisaineritel vähendada riske ja ehitada töökindlamaid alalisvooluvõrke.
