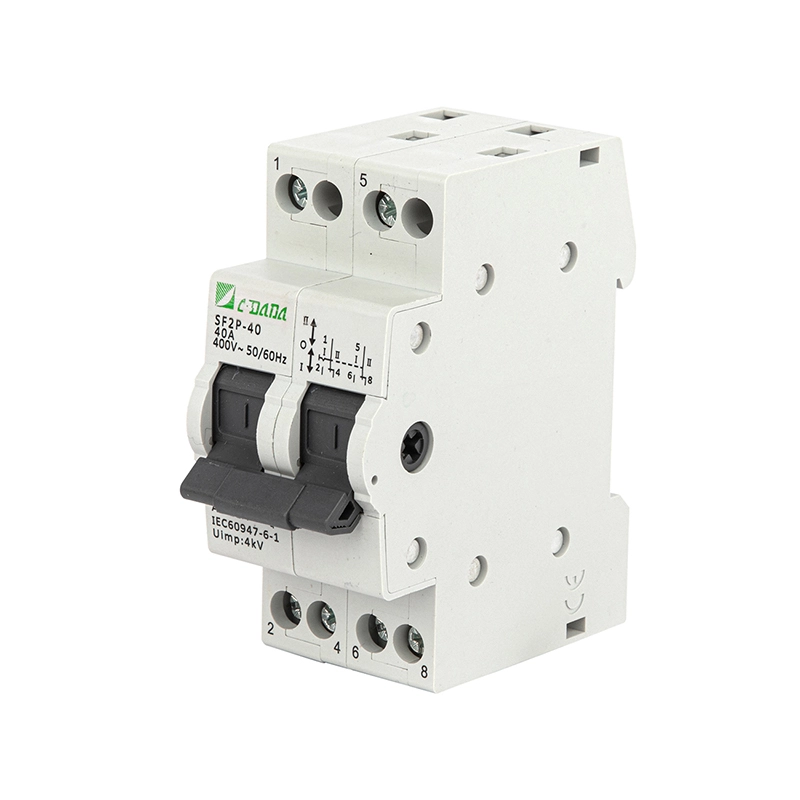

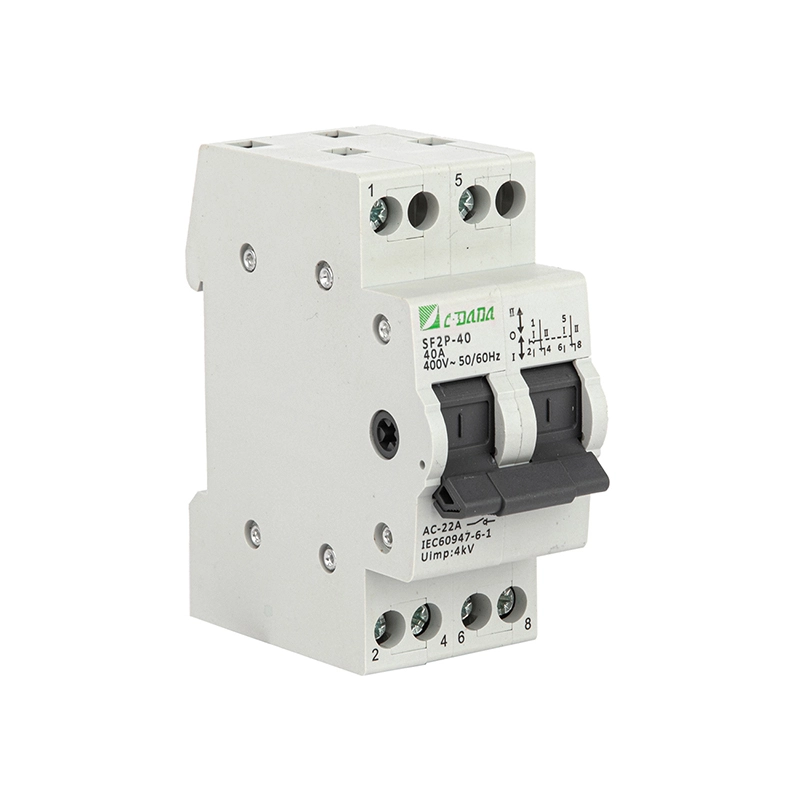

2P ümberlülituslüliti

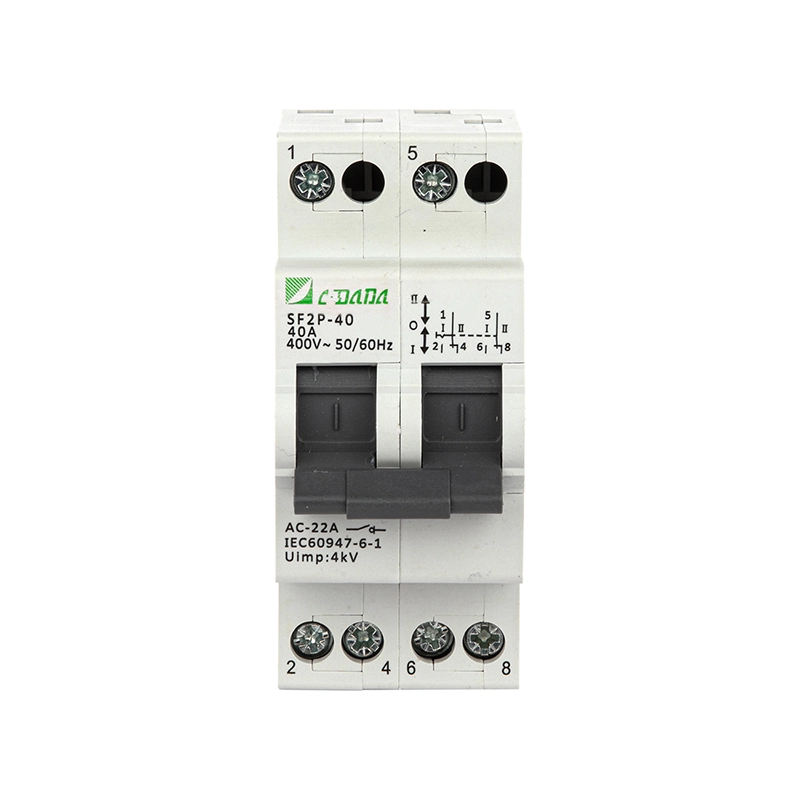

Tagage ohutu ja töökindel toiteallika ümberlülitamine CDADA SF Series 2P ümberlülituslülitiga, see sobib kriitiliseks vooluahela teisendamiseks elamu-, äri- ja kergetööstuslikes rakendustes. See DIN-rööpale paigaldatud mikrolüliti toetab kahte toiteallikat või koormust selge 3-asendilise toimimisega: I-OFF-II, mis võimaldab sujuvat üleminekut vooluvõrgu/võrgu ja varu-/generaatori toite, mootori edasi-/tagurpidijuhtimise või faasi/pinge jälgimise ahelate vahel.

CDADA 2P ümberlülituslüliti, mis on ette nähtud vahelduvvoolule 50/60 Hz, 230–400 V ja vooludele 16A kuni 125A, vastab standarditele IEC 60947-3 ja EN 60947-3. SISSE/VÄLJAS asendi indikaatorite, kõrge juhtivusega kontaktide ja vedruga kiirtegemis-/-katkestusmehhanismiga tagab see stabiilse jõudluse isegi sagedase käsitsi kasutamise korral. Mõeldud moodulpaigaldamiseks koos MCB-de ja kontaktoritega, sobib see ideaalselt hoonete, pumbaruumide, telekommunikatsioonikappide ja avariivalgustussüsteemide jaotuskilpide jaoks.

Peamised spetsifikatsioonid

Seeria: SF-seeria 2P käsitsi ümberlülituslüliti

Kaubamärk: CDADA | Tootja: Shanghai DADA Electric CO.,LTD

Poolused: 2P (kahepooluseline) — saadaval 1P kuni 4P variantidena

Nimivool: 16A–125A (aladus kuni 80% ümbritseva õhu temperatuuril üle 40 °C)

Nimipinge: 230/400V AC, 50/60Hz

Isolatsioonipinge (Ui): 500V

Kasutuskategooria: AC-22A (segatakistus- ja induktiivkoormused)

Lühiajaline vastupidavusvool (Icw): 12 × Ie 1 sekundi jooksul

Tootmisvõimsus: 20×Ie, t=0,1s

Mehaaniline eluiga: 8500 operatsiooni

Elektriline eluiga: 1500 toimingut (koormuse all)

Reostusaste: II

Paigaldus: Standardne TH35 DIN-siin

Kasutamine: manuaalne 3-asendiline käepide (I – O – II)

Näidikud: Nähtav ON/OFF asend käepideme joondamise kaudu

Klemmid: kaabel- või siiniühendus

Pingutusmoment:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Ohutusmärkus: kaare kustutuskambrit pole → tuleb lühisekaitseks kasutada koos ülesvoolu kaitsmete/MCB-dega

Tehniline andmeleht

Miks valida CDADA 2P ümberlülituslüliti?

★ Ohutu 3-positsiooniline isolatsioon

Tõeline VÄLJAS (O) asend ühendab lahti mõlemad allikad – see on hoolduse ja tagasivoolu ohutuse seisukohalt ülioluline.

★ DIN-rööpa moodulkonstruktsioon

Paigaldatakse sekunditega koos MCB-dega – säästab ruumi ja lihtsustab paneelide paigutust nutikates hoonetes või OEM-i korpustes.

★ Suure usaldusväärsusega kontaktid

Optimeeritud dünaamilis-staatiline kontakti geomeetria tagab madala takistuse ja pikaajalise stabiilsuse.

★ Globaalne vastavus

Sertifitseeritud vastavalt standardile IEC 60947-3, aktsepteeritud Euroopas, Aasias, Aafrikas ja Ladina-Ameerikas.

★ Kasutaja ohutu kasutamine

Vedruga mehhanism takistab osalist haardumist; pikendatud käepide on valikuline 63A+ mudelitele.

★ Mitmekülgsed rakendused

Generaatori ülekandest mootori suuna muutmiseni – üks lüliti, mitu funktsiooni.

Tüüpilised rakendused

Varutoitesüsteemid: vahetage utiliidi ja generaatori vahel

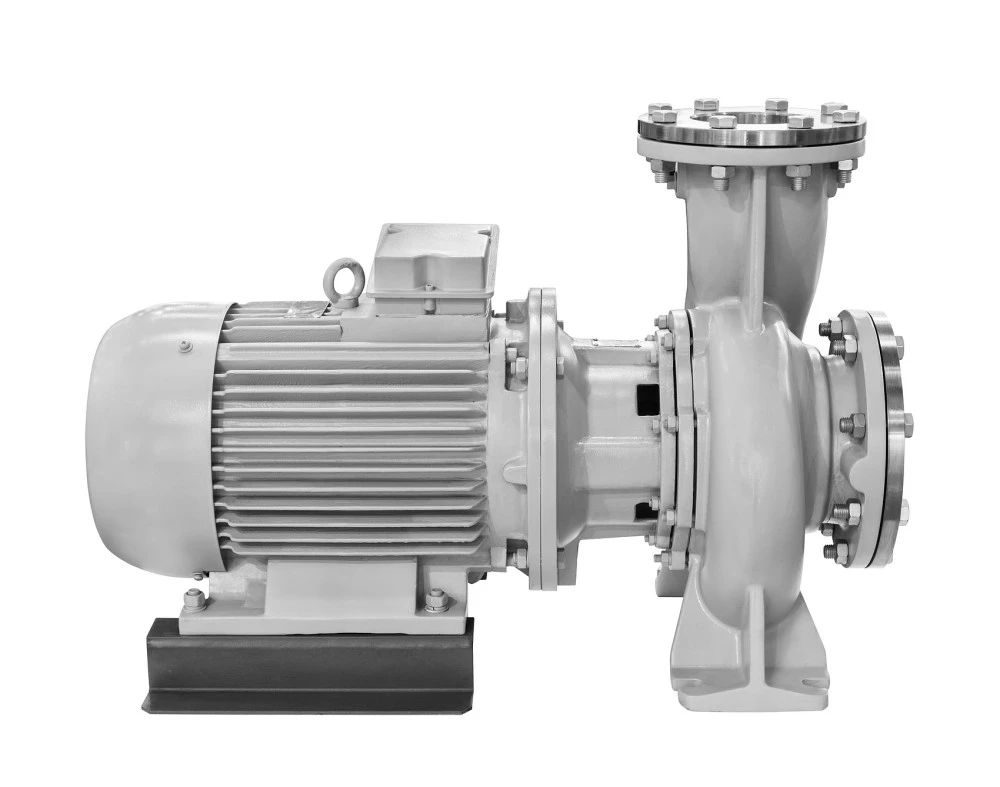

Mootori juhtimine: väikeste pumpade või ventilaatorite edasi-/tagasi pöörlemine

Mõõteahelad: pinge/faasi valik mõõtepaneelides

Hooneautomaatika: kahe HVAC-seadme lülitamine, avariivalgustuse ülekanne

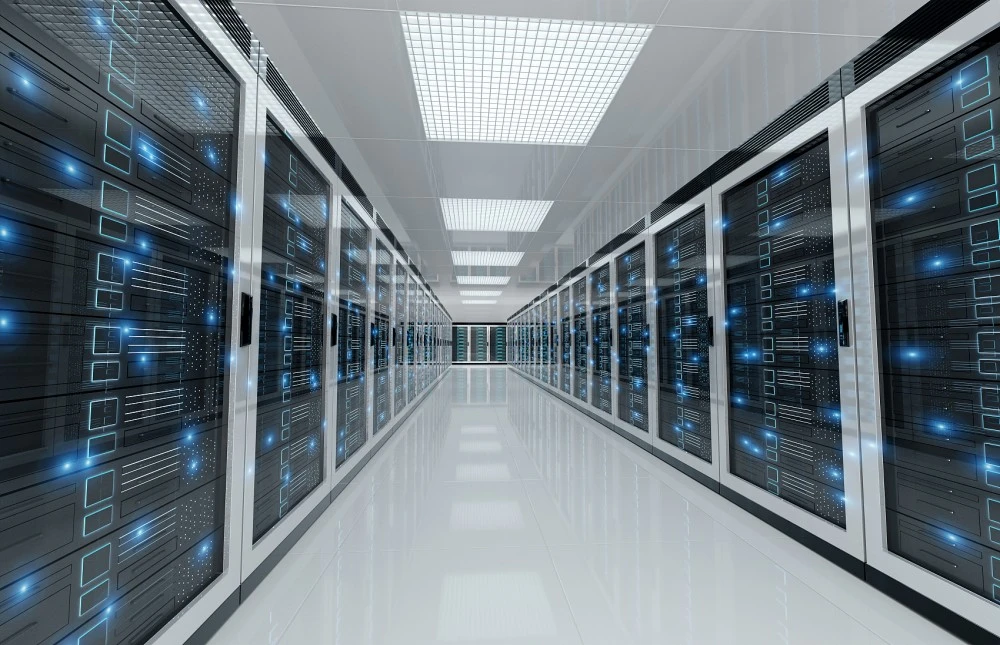

Telekommunikatsiooni- ja andmekeskused: üleliigse toiteallika valik

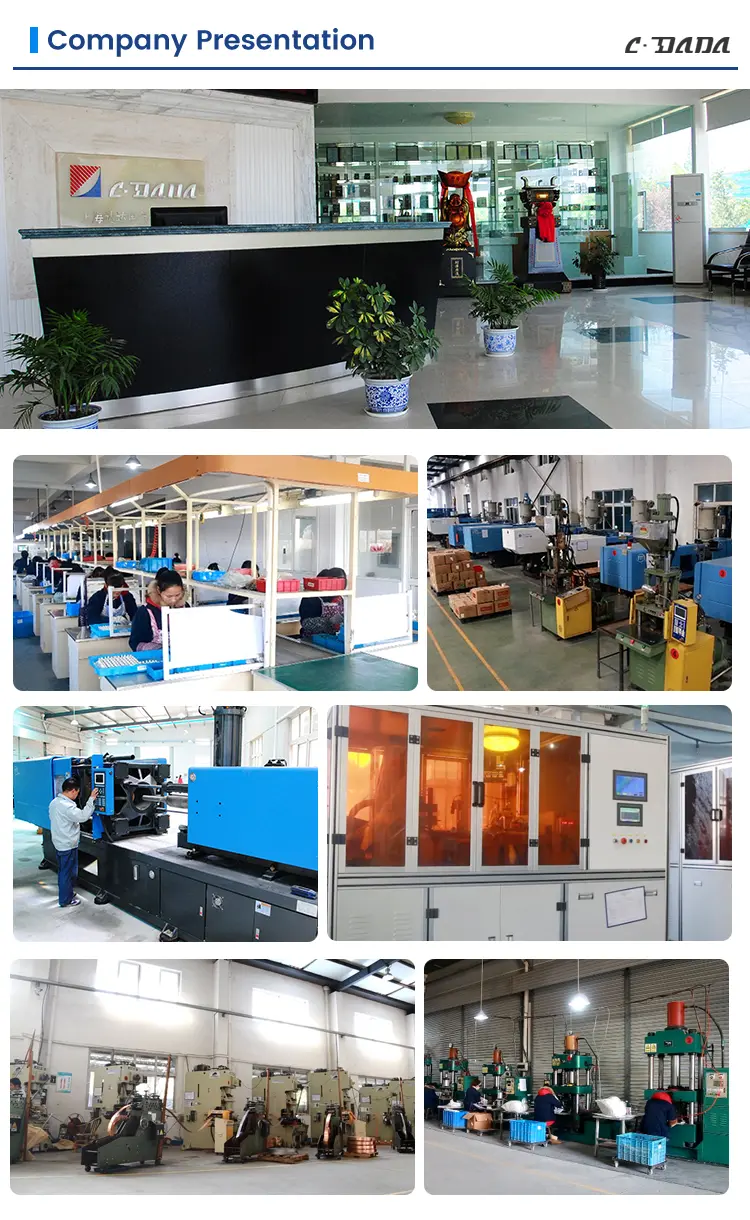

CDADA kohta

★ Meie peamised eelised on:

1) täielikud rahvusvahelised sertifikaadid,

2) Tugev OEM / ODM-i võimalus,

3) kõrge kulu ja jõudluse suhe,

4) usaldusväärne suuremahuline tootmisvõimsus,

5) Laialdane ekspordikogemus.

★ Meie tooteid eksporditakse edukalt Kagu-Aasiasse, Lähis-Idasse, Lõuna-Ameerikasse, Aafrikasse, Euroopasse ja SRÜ riikidesse, keskendudes tugevalt Belt and Roadi turgudele.

★ Investeerime pidevalt teadus- ja arendustegevusse, jälgime ülemaailmseid standardeid ja turutrende ning teeme oma tooteportfelli täiendamiseks koostööd valdkonnaekspertidega.

Korduma kippuvad küsimused

Q1: kas ma saan koormuse all lülituda?

A1: pole soovitatav. SF-seeria 2P ümberlülituslülitil ei ole kaarekustutuskambrit. Enne lülitamist lülitage vooluahel alati pingest välja või kasutage seda ainult koormuseta ülekandeks (nt isolaatorifunktsioon). Pingelise koormuse lülitamiseks kaaluge mootoriga ATS-i või kaitstud lülitite lahklüliteid.

Q2: Miks on asend “O” (OFF)?

A2: keskmine OFF asend tagab täieliku isolatsiooni mõlemast toiteallikast – see on oluline hooldusohutuse tagamiseks ja generaatoritesse või inverteritesse tagasivoolu vältimiseks.

K3: Kas ma vajan selle lülitiga kaitsmeid?

A3: Jah. Kuna see ei saa rikkevoolusid katkestada, siduge see alati ülesvoolu kaitsmete või MCB-dega, mis on ette nähtud teie süsteemi võimaliku lühisevoolu jaoks.

Q4: kas see saab juhtida mootori suunda?

A4: jah – väikeste mootorite puhul saab 2P lüliti faasijärjestust pöörata, kui see on õigesti ühendatud. Enne suuna muutmist veenduge, et mootor on peatatud ja pingevaba.

K5: Miks valida CDADA teiste kaubamärkide asemel?

A5: CDADA pakub:

● Tõeline 3-asendiline mehaaniline blokeering (ei ole ujuvolekuid)

● DIN-liistu ühilduvus ülemaailmsete paneelistandarditega

● Lüliti asendi selge visuaalne näit

● Tugev vedrumehhanism usaldusväärse kontaktrõhu tagamiseks

● Konkurentsivõimeline hind koos täieliku IEC sertifikaadi ja tehnilise toega
