Kohandatud termilise ülekoormusrelee tehas

CDADAHiinas asuv tootja ja tarnija pakub laia valikut madalpinge elektriseadmeid, sealhulgas termilisi ülekoormusreleesid. Meie tehniline meeskond pakub laiaulatuslikke OEM-i kohandamisteenuseid ja müügijärgset tehnilist tuge. Me tervitame teie päringuid.

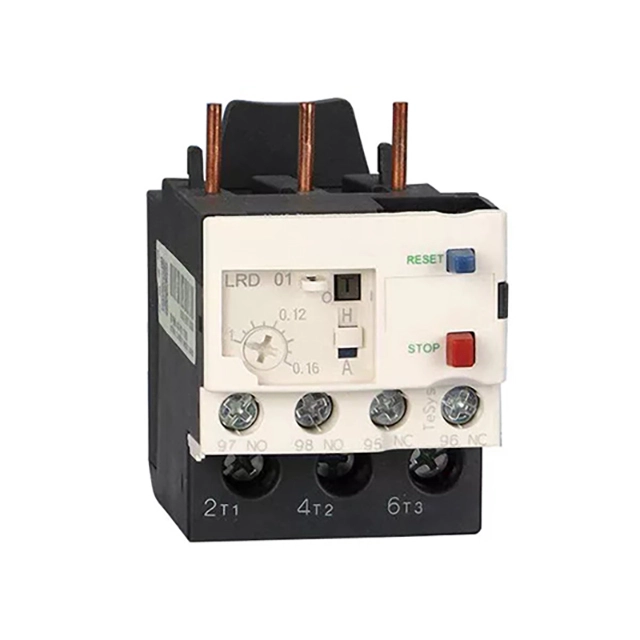

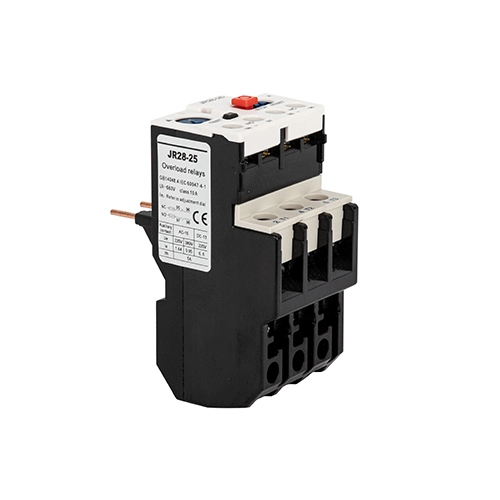

Mis on termilise ülekoormuse relee?

Termilise ülekoormuse relee on kaitseseade, mis on ette nähtud elektrimootori väljalülitamiseks, kui see võtab pikema aja jooksul liiga palju voolu, põhjustades selle ülekuumenemise. Erinevalt kaitsmest või standardistkaitselülitimis reageerib hetkelisele suurele voolule (lühised), kasutab TOR pöördajakarakteristikut. See tähendab, et väljalülitusaeg väheneb voolu suurenedes, peegeldades ideaalselt mootori mähiste soojusvõimsust.

Meie tehnoloogia tuum põhineb bimetallriba põhimõttel. kaks erineva soojuspaisumisteguriga metalli, mis on omavahel ühendatud. Mootorivooluga kuumutamisel riba paindub. Kui vool ületab teatud aja jooksul ohutu seadistuse, paindub riba piisavalt, et abikontaktid mehaaniliselt välja lülitada, katkestades mootori käivitusmähise võimsuse.

Tüübid ja klassifikatsioonid

Meie tootmisvõimalused hõlmavad ülekoormuskaitse tehnoloogiate kogu spektrit, mis on kohandatud erinevatele tööstuslikele vajadustele.

Põhifunktsioonid ja intelligentne kaitse

Meie termilised ülekoormusreleed ei ole lihtsalt lihtsad lülitid; nad on mootori intelligentsed valvurid.

● Ülekoormuskaitse: peamine funktsioon. Integreerides voolu ajas (I2tI2t), kaitseb relee mootori isolatsiooni termilise lagunemise eest. See võimaldab ajutisi sisselülitusvoolusid (mootori käivitamine) ilma häirivate väljalülitusteta, kuid reageerib otsustavalt püsivatele ülekoormustele.

● Faasitõrgete kaitse (ühefaasiline): Kolmefaasilises süsteemis võtab mootor pöördemomendi säilitamiseks ühe faasi kaotsimineku korral liigset voolu ülejäänud kahele faasile. Meie releedel on diferentsiaalmehhanism (või elektrooniline andur), mis tuvastab selle tasakaalustamatuse ja rakendub koheselt, vältides mootori läbipõlemist.

● Temperatuuri kompenseerimine: Tööstuskeskkonna jaoks kriitiline funktsioon. Meie releed on varustatud kompenseeriva bimetallribaga, mis neutraliseerib ümbritseva õhu temperatuuri muutuste mõju. See tagab väljalülituspunkti täpsuse olenemata sellest, kas paneel on külmlaos või kuumal tehasepõrandal (-20°C kuni +60°C).

Reisiklassi valik

Valmistame standardsetele väljasõiduklassidele vastavaid releed:

◆ Klass 10: väikese soojusvõimsusega mootoritele (nt sukelpumbad).

◆ Klass 10A/20: standard üldistele tööstusmootoritele.

◆ Klass 30: suure inertsiga koormustele (nt suured ventilaatorid, tsentrifuugid), mille käivitamine võtab kauem aega.

◆ Peamised rakendused ja kasutusjuhud

◆ Tööstuslik tootmine: konveierilintide, robotkäte ja CNC-masina spindlite kaitsmine kinnikiilumise või ülekoormuse eest.

◆ HVAC-süsteemid: suurte tsentrifugaalventilaatorite ja kompressormootorite kaitsmine ärihoonetes.

◆ Veetöötlus: Oluline sukelpumpade ja aeraatorite kaitsmiseks kuivamise või ummistumise eest.

◆ OEM-masinad: integreeritud pakkimismasinate, tekstiili kangastelgede ja toiduainete töötlemise seadmete juhtpaneelidesse.

Täppis tootmine

Meie tootmisprotsess on soojustehnika ja mehaanilise täpsuse meistriklass.

1. Peamised toorained:

◆ Bimetallribad: seadme süda. Kasutame kõrgekvaliteedilisi sulameid (nt nikkel-raud/mangaan-vask) täpselt arvutatud paisumiskoefitsientidega, et tagada ühtlane paindumine kindlatel temperatuuridel.

◆ Soojendielemendid: täppiskeeratud takistustraat (nikroom) või vastupidavad vaskvardad, mis toodavad soojust võrdeliselt voolu ruuduga (I2RI2R).

◆ Kontaktid: hõbe-nikkel (AgNi) või hõbe-kaadmiumoksiid (AgCdO) abikontaktide (NC/NO) jaoks, tagades usaldusväärse signaali PLC-le või kontaktorile.

◆ Korpus: ülitugev, leegiaeglustav polüamiid (PA66) või bakeliit, mis on loodud taluma suurt termilist pinget.

2. Tootmise ja töötlemise töövoog:

◆ Komponentide valmistamine: bimetallribade ja küttepoolide täpne tembeldamine.

◆ Kalibreerimine: kõige kriitilisem samm. Relee juhitakse läbi suure vooluga kalibreerimistunneli. Tehnikud reguleerivad "voolu seadistusketast", et bimetallriba mehaaniliselt eelpingestada, tagades, et see rakendub täpsel voolutugevusel (nt 10A, 16A).

◆ Kokkupanek: Bimetallriba, küttekeha ja väljalülitusmehhanism (sealhulgas faasikadude kaitse diferentsiaalhoob) on kokku pandud mikroskoopiliste tolerantsidega.

◆ Postitamine (valikuline): Karmides keskkondades on sisemine mehhanism korrosiooni- ja vibratsioonikahjustuste vältimiseks kapseldatud epoksüvaiku.

◆ Ranged kvaliteedikontrolli- ja testimisstandardid

Järgime IEC/EN 60947-4-1 ja GB/T 14048.4 standardeid. Meie kvaliteedi tagamise protokollid on loodud tagama, et relee jäljendab täiuslikult mootori soojuskõverat.

Standardsed katseesemed ja tehase ülevaatuse kriteeriumid:

Meie tootmisvõime

Meie rajatis on varustatud soojusjuhtimise õrna füüsikaga toimetulemiseks.

◆ Tootmisliin: kasutame poolautomaatseid koosteliine, mis on spetsiaalselt loodud bimetallribade tundlikuks käsitsemiseks, vältides mehaanilist pinget, mis võib muuta nende termilisi omadusi.

Täiustatud varustus:

◆ Suure vooluga kalibreerimispingid: suudab süstida kuni 1000 A, et simuleerida suuri ülekoormusi ja kontrollida väljasõiduaegu millisekundite täpsusega.

◆ Keskkonnakliimakambrid: kasutatakse temperatuuri kompenseerimise mehhanismi testimiseks kogu tööstusliku temperatuurivahemiku ulatuses.

◆ Laserkeevitusjaamad: tugevate madala takistusega ühenduste loomiseks kütteelementide ja klemmide vahel.

Ekspertmeeskond:

◆ Soojusinsenerid: soojusülekande ja materjaliteaduse spetsialistid, kes kujundavad bimetallgeomeetriat.

◆ Kalibreerimistehnikud: kõrgelt kvalifitseeritud töötajad, kes viimistlevad väljalülitusmehhanisme tagamaks, et iga relee vastab rangetele klassi 10A/20/30 standarditele.

◆ Kvaliteedi tagamine: Pühendatud "väljasõidukõvera" järjepidevuse analüüsimisele, et vältida häirivaid komistamisi põllul.

Valige meie termilised ülekoormusreleed. Me ei tooda ainult komponente; loome töökindluse, mis hoiab teie mootorid töös ja tootmisliinid liikumas.
