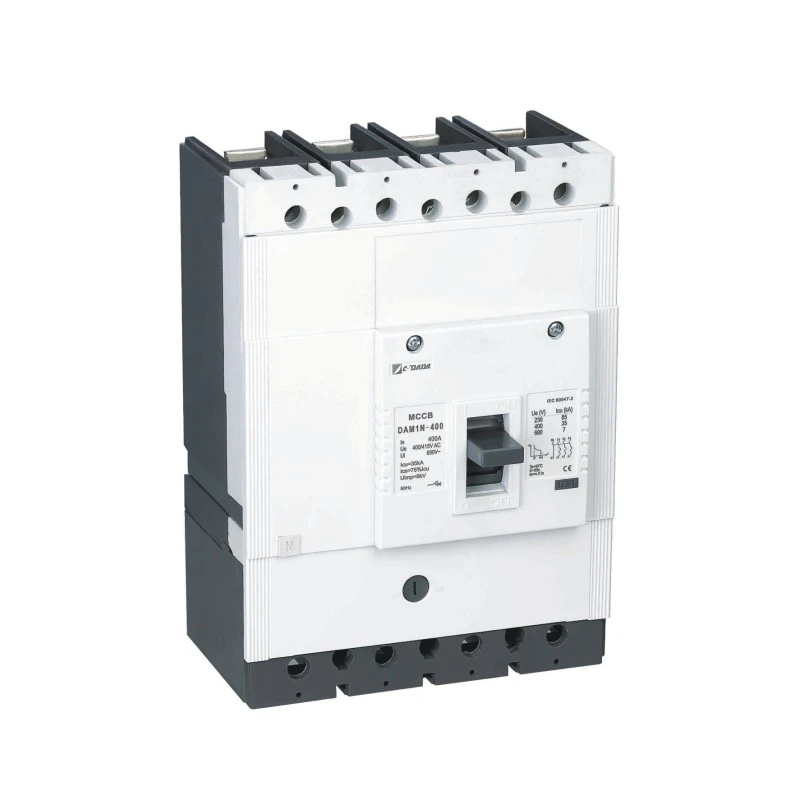

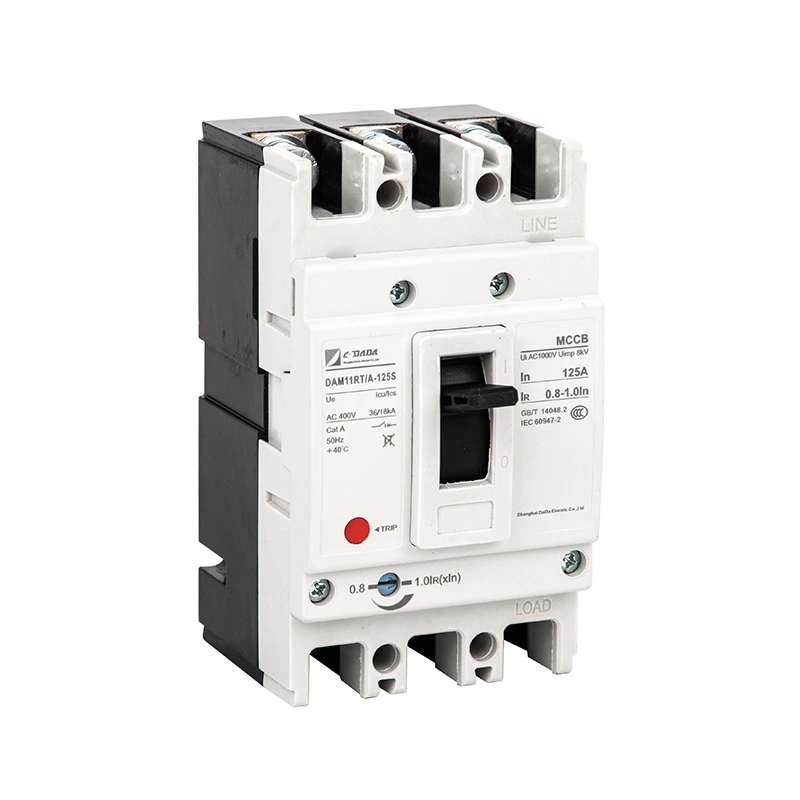

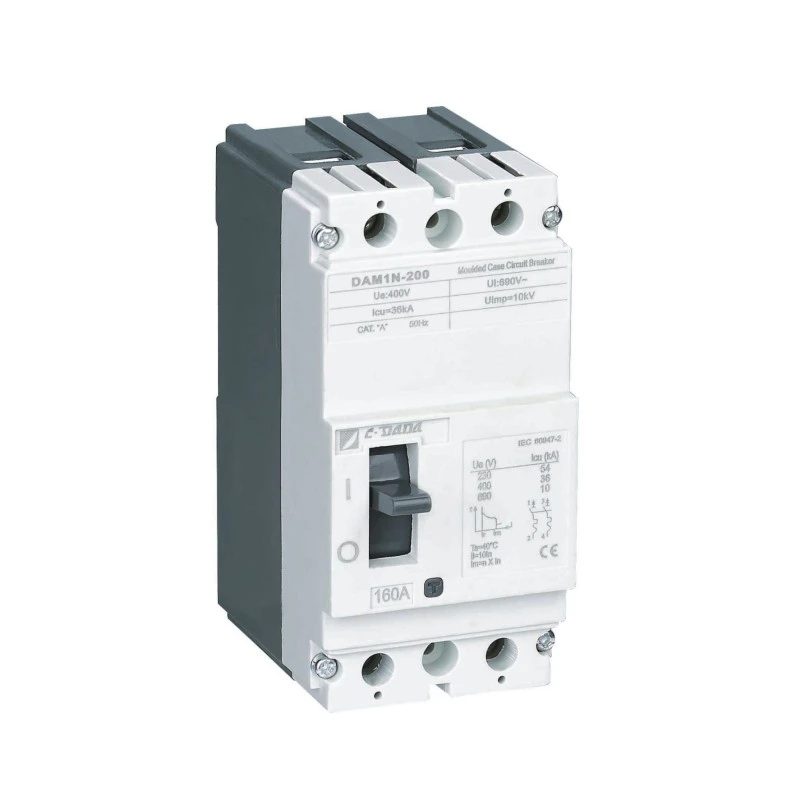

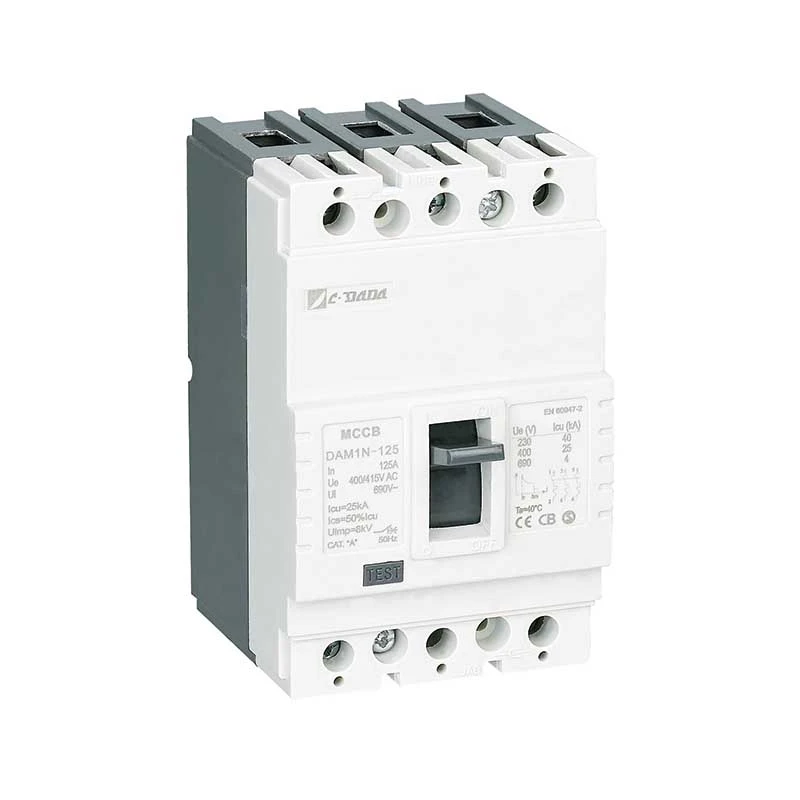

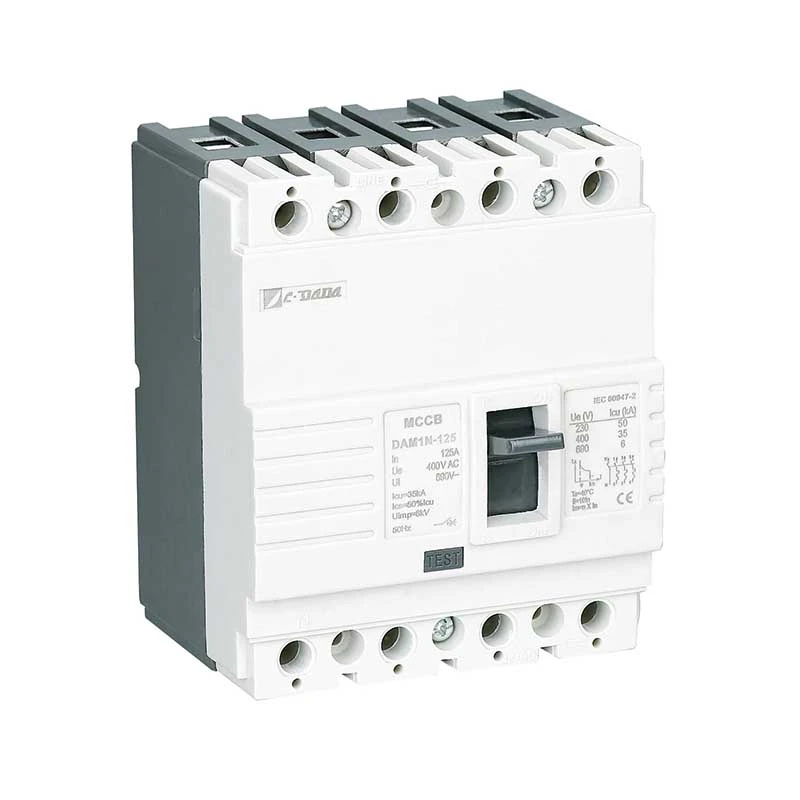

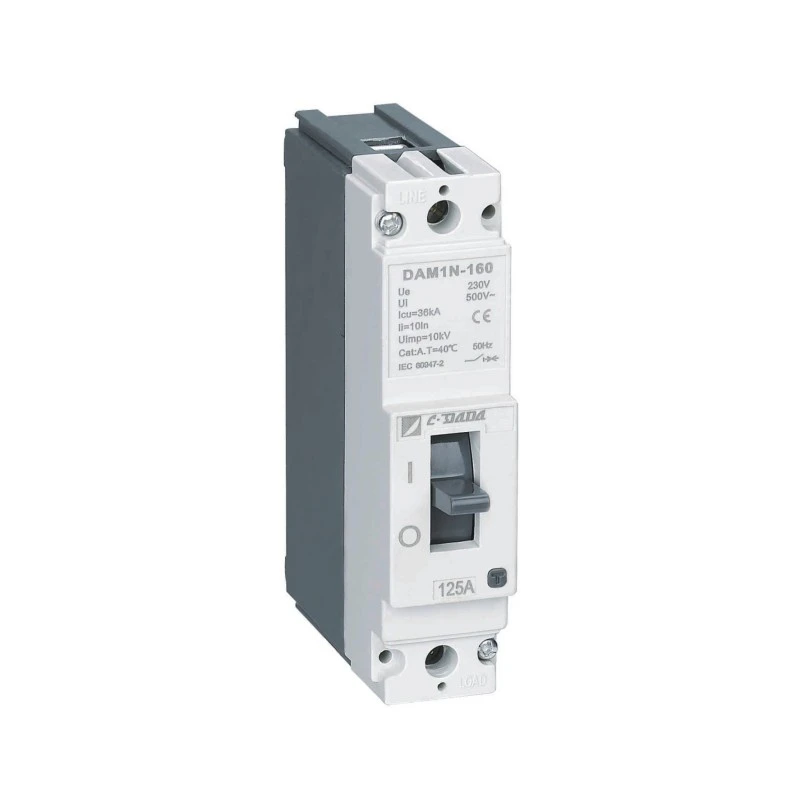

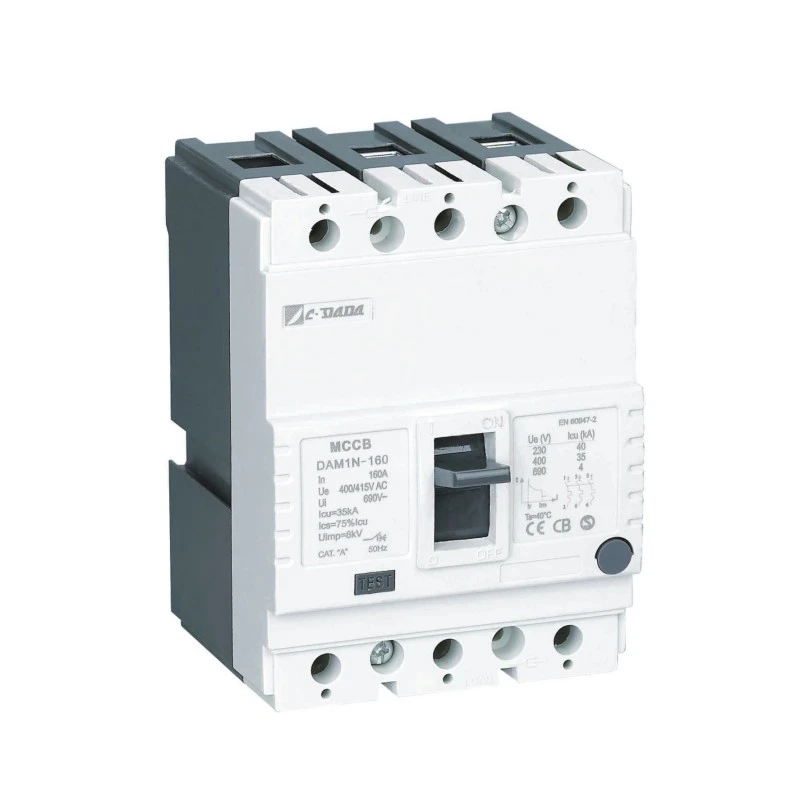

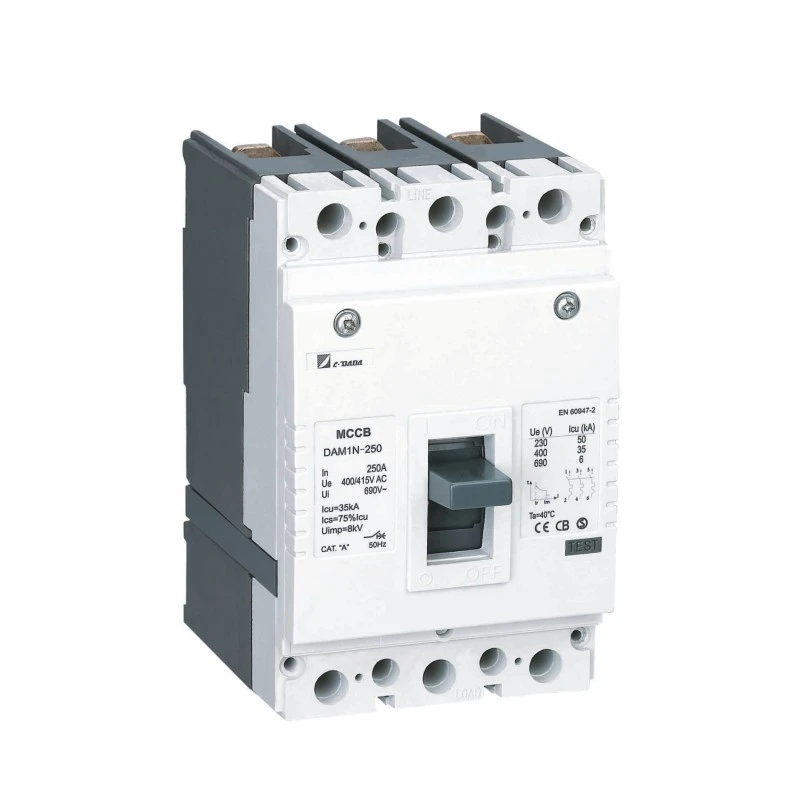

Fikseeritud tüüpi vormitud korpusega kaitselüliti

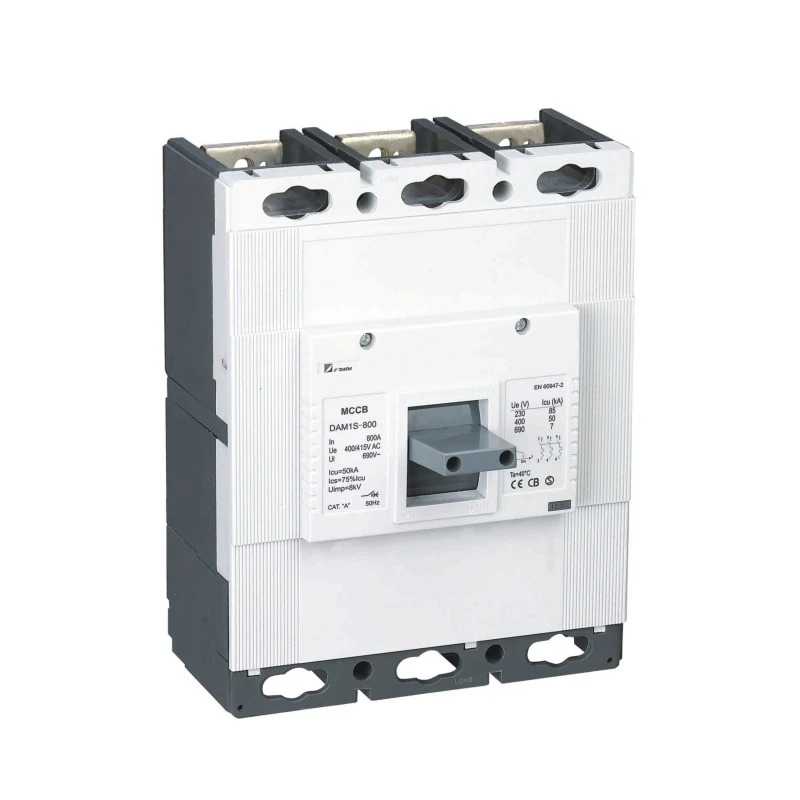

CDADA fikseeritud tüüpi vormitud korpusega kaitselüliti (MCCB) DAM1 seeria vastab iga rakenduse vajadustele, alates väikestest kasutajatest kuni tööstuslike trafode ja jaotusseadmeteni.

DAM1 seerial on seitse raami suurust, kuni 1600A, katkestusvõime kuni 100 kA, tööpinge kuni 1000 volti, see rahuldab hõlpsalt mitmesuguseid kõikehõlmavaid elektriliste ja mehaaniliste tarvikute vajadusi, pakub mitmesuguseid paigalduslahendusi mis tahes toitesüsteemi vajaduste maksimeerimiseks.

Ülemaailmse sertifikaadiga KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 on parim valik ülemaailmsetele elektriseadmete tehastele ja originaalseadmete tootjatele.

Peamised spetsifikatsioonid

Vormitud korpusega kaitselüliti DAM1 MCCB elektrilised parameetrid

● Icu: O-t-CO test (O: avatud manööver, CO: sulgemis-avamise manööver, t: ooteaeg)

● Ics: O-t-CO-t-CO test (O: avatud manööver, CO: sulgemis-avamise manööver, t: ooteaeg)

★ ON/I asend: see näitab, et kaitselüliti kontaktid on suletud. Selles asendis on kaitselüliti hoob ülemises asendis

★ TRIP Position: see näitab, et kaitselüliti on avatud mis tahes rikke tõttu (ülekoormus või lühis). Sel juhul on kaitselüliti hoob keskmises asendis ON ja OFF asendite vahel. Väljalülitusasendis oleva kaitselüliti viimiseks asendisse ON; lükake kaitselüliti hoob alla, nagu on näidatud OFF märgiga

Kaitselüliti peab olema seadistatud klõpsuga. Pärast seda tõmmake kaitselüliti sulgemiseks hooba, nagu on näidatud märgiga ON.

★ VÄLJAS/0 Asend: näitab, et kaitselüliti kontaktid on avatud. Sel viisil on kaitselüliti hoob alumises asendis.

Vormitud korpusega kaitselüliti DAM1-125 MCCB füüsikalised parameetrid

Tööpõhimõte ja kaitsemehhanism

★ Termiline kaitse (ülekoormus)

Bimetallriba paindub, kui seda kuumutatakse püsiva liigvooluga (> nimivool). Paindekiirus on võrdeline voolutugevusega – see tagab pöördaja väljalülitamise, mis jäljendab kaabli termilist käitumist, vältides häirivaid väljalülitusi, kaitstes samal ajal seadmeid.

★ Magnetkaitse (lühis)

Lühise (nt faas-faas või faas-maa) ajal tõmbab tugeva vooluga magnetväli koheselt solenoidkolvi, vabastades riivimehhanismi millisekundite jooksul – katkestades rikkevoolu enne termilise kahjustuse tekkimist.

Toote eelised

★ Keha ja kate:

Korpuse ja kattematerjalina on kasutatud klaaskiudpolüestervaiku vastavalt standardile EN 60512-20-2. Seda materjali, mida kirjanduses nimetatakse BMC-ks (Bulk Molding Compound), eelistatakse kõrgete elektriliste ja mehaaniliste väärtuste tõttu ning see talub pidevalt temperatuuri 160 ℃. BMC materjal ei põle kokkupuutel juhtmega temperatuuril 960 ℃ vastavalt standardile IEC 695-2-1

Bimetall: Bimetall on materjal, mis koosneb kahe plaatmetalli kombinatsioonist, millel on erinevad kuumuse pikendamise koefitsiendid. Kaitselülitit läbiv vool soojendab bimetalli. Selle kuumuse mõju tõttu. bimetall paindub vähem veniva plaadi poole. Kuna kaitselülitit läbiva voolu suurenedes kuumus suureneb, kuumeneb bimetall rohkem ja paindub rohkem. Sel viisil juhib see kaitselüliti avamiseks avamismehhanismi.

★ Kontaktid:

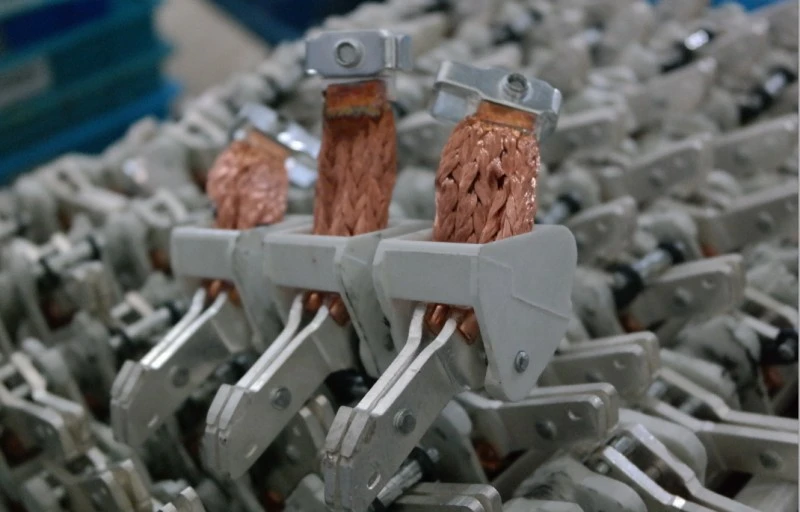

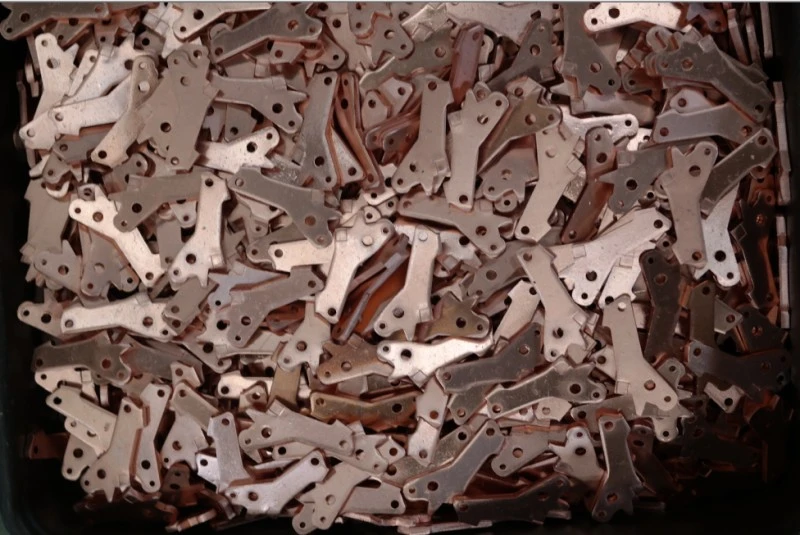

Kaitselülititele määratakse kontaktsulam, võttes arvesse purunenud ja kantud voolu väärtusi ning konstruktsiooni. Tavaliselt kasutatakse kaitselülitites hõbe-, grafiit-, nikli-, volframisulamist kontakte Fikseeritud (alumine) kontaktides kasutatakse kontakte, mis on valmistatud silutava struktuuriga hõbe-grafiidi sulamitest, liikuvates (ülemistes) kontaktides kasutatakse hõbedast volframi kontakte, mis on kõvemad. Liikuvates kontaktides on tagatud mõlatud struktuur. Nii on vao- ja kõvasulamist kontaktidel koht pehmetel fikseeritud kontaktidel igas avamise-sulgemises.

Nii on tagatud väikseim takistus. Liikuv kontakt peaks fikseeritud kontakti väga hästi puudutama, et kontakttakistus oleks väike. Liigne kontaktsurvejõud põhjustab aga kontaktide kahjustusi tavapärasest lühema aja jooksul. Kontaktsulamid on terve avanemise-sulgemise jaoks väga olulised.

★ Kaarkustuti element (eraldaja):

Eraldajaid kasutatakse kaare kustutamiseks, mis tekib energia all töötava kaitselüliti töötamise ajal. Kui liikuv kontakt on fikseeritud kontaktist eraldatud, jätkub vool mõnda aega kontaktide vahel ja seda nimetatakse kaareks. See kaar peaks väga lühikese aja jooksul kustuma.

★ Kaare väljasuremine:

Kaart surutakse separaatorite poole tänu kaare ümber moodustunud magnetväljale. Sel viisil kaar pikendatakse ja muutub õhukeseks ning katkeb eraldusplaatide vahel (joonis 5). Separaatorite külgseintel kasutatava materjali eripära tõttu väljub kaare tekitatud kõrge temperatuuri tõttu gaas. Sellel gaasil on oluline mõju kaare väljasuremisele.

Rakendus

CDADA DAM1 fikseeritud tüüpi vormitud korpusega kaitselülitit (MCCB) usaldatakse kogu kriitilises infrastruktuuris:

★ Tööstus: terasetehased, nafta- ja gaasiplatvormid, keemiatehased

★ Tervishoid: haigla põhi- ja alljaotusplaadid

★ Transport: raudteesignalisatsioon, lennujaama pagasisüsteemid

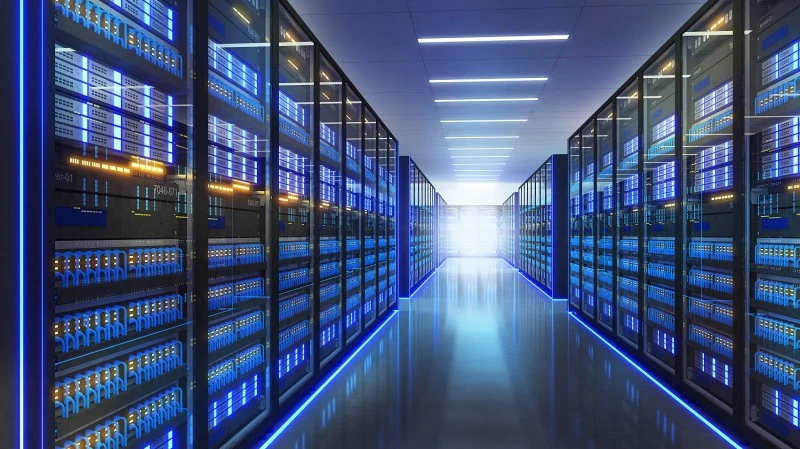

★ Kommerts: pilvelõhkujad, andmekeskused, kaubanduskeskused, konverentsikeskused

★ Avalikud kohad: teatrid, staadionid, valitsushooned

Paigaldamise ja hoolduse eelised

★ Lihtne integreerimine:

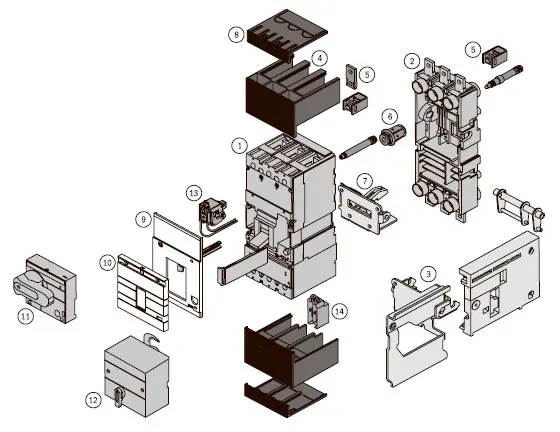

Standardkomplekt sisaldab siine, faasitõkkeid ja riistvara

Valikulised lisatarvikud: häirekontaktid, šundi/alapingevabastid, elektrilised töömehhanismid

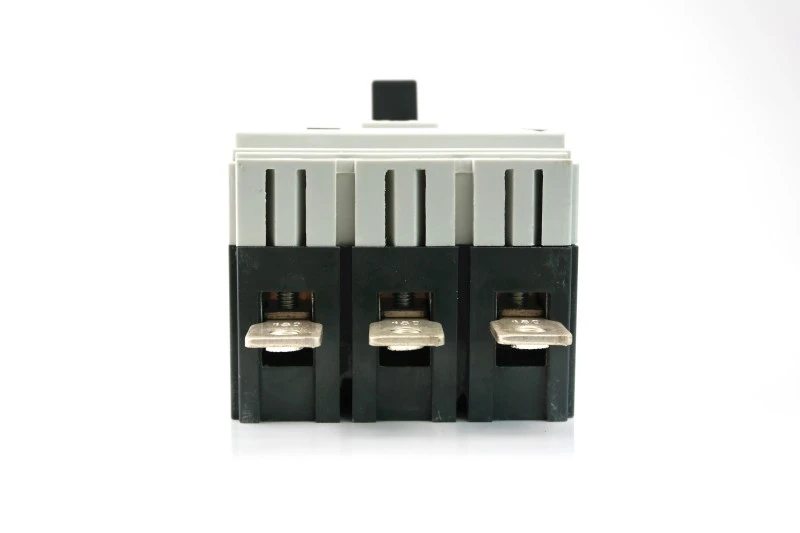

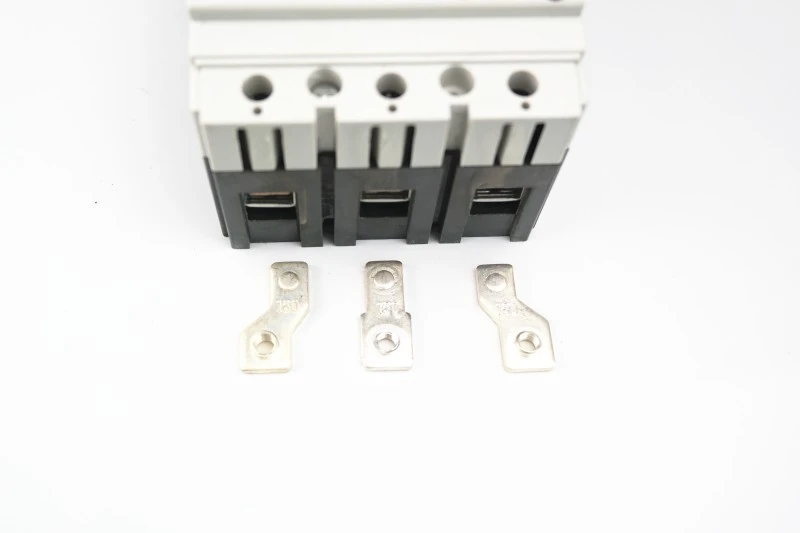

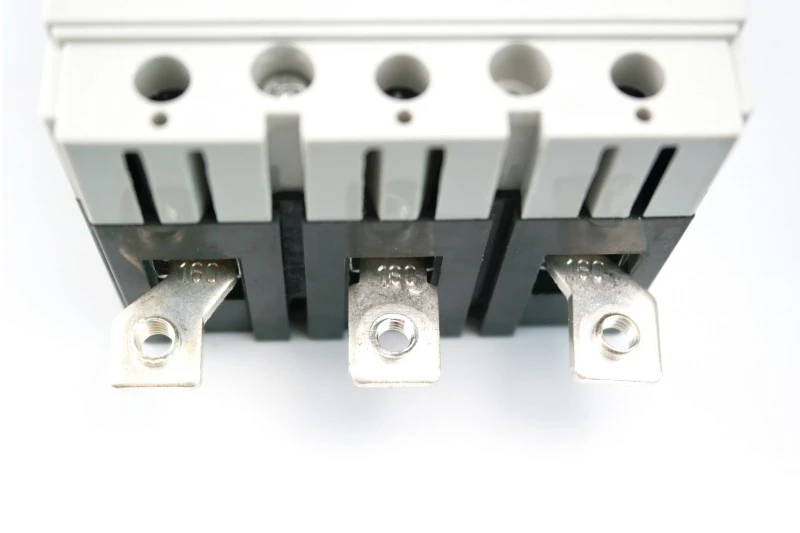

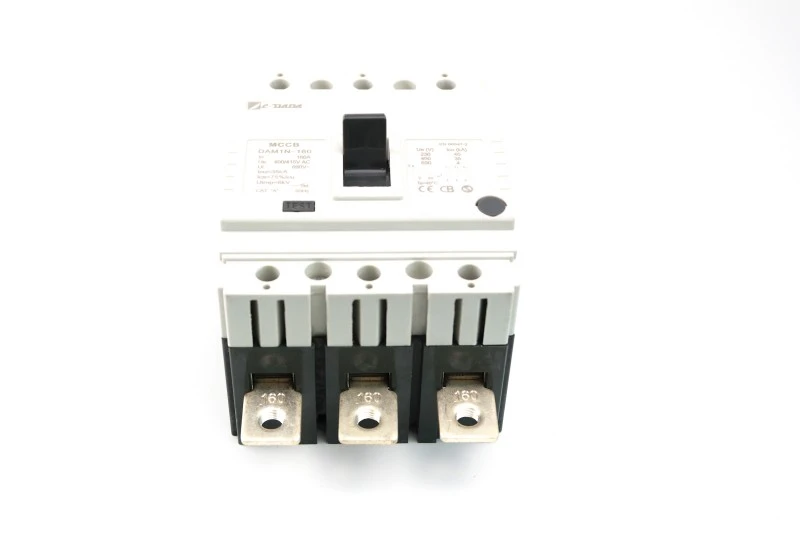

1) Ühendage laiendatud siini abil (foto 1)

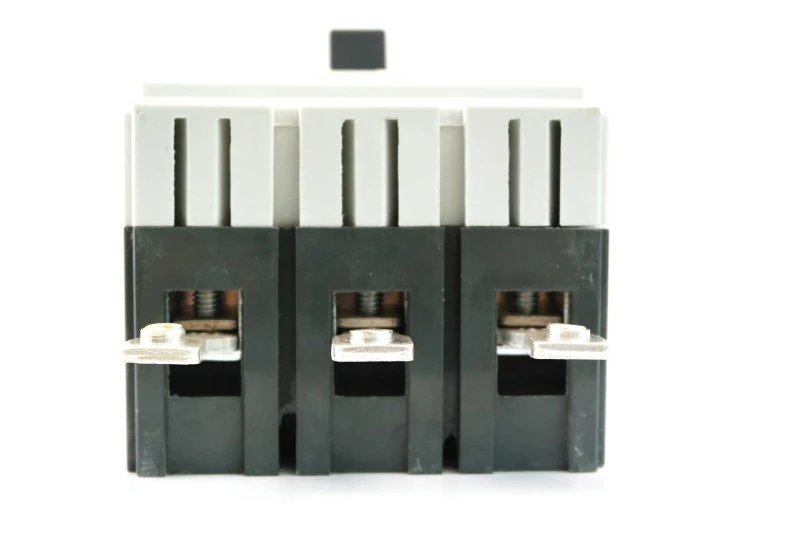

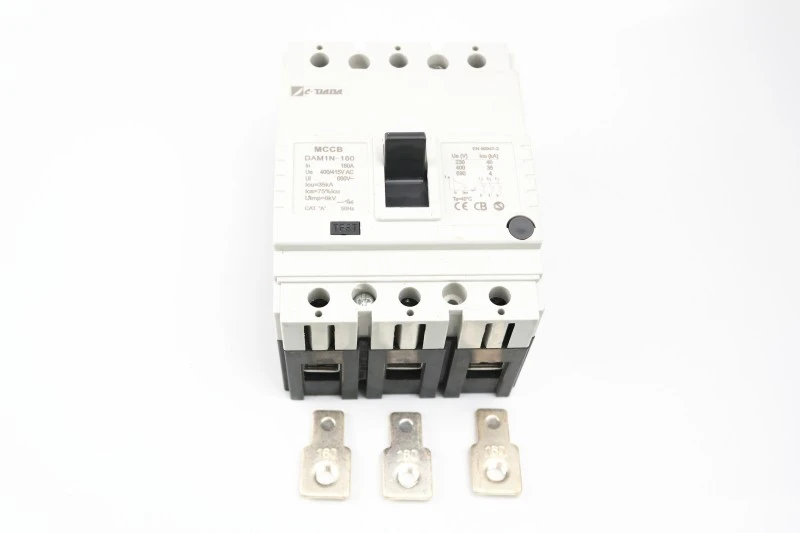

2) Ühendage puisteklemmiga (foto 2)

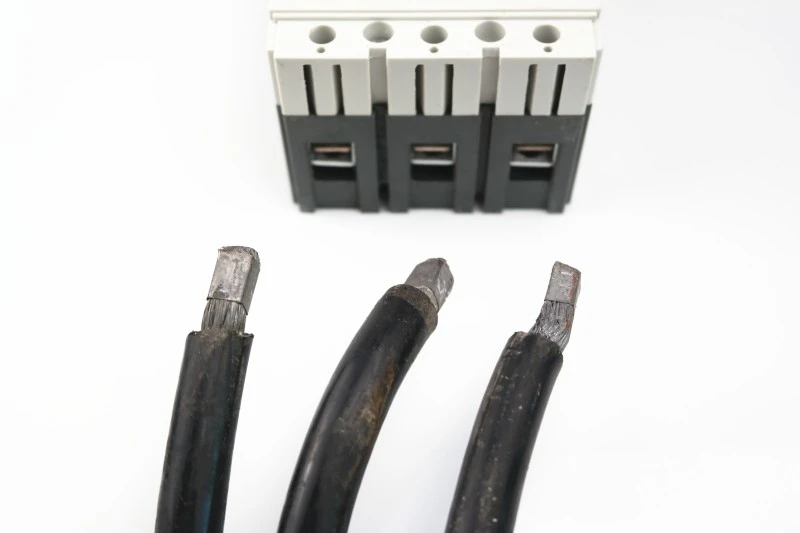

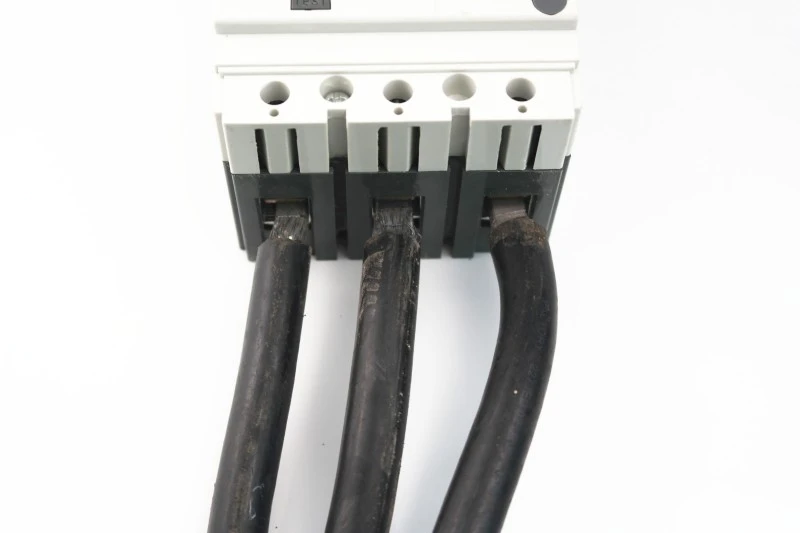

3) Ühendage kaabel otse (foto 3) ilma kaablikingad kasutamata.

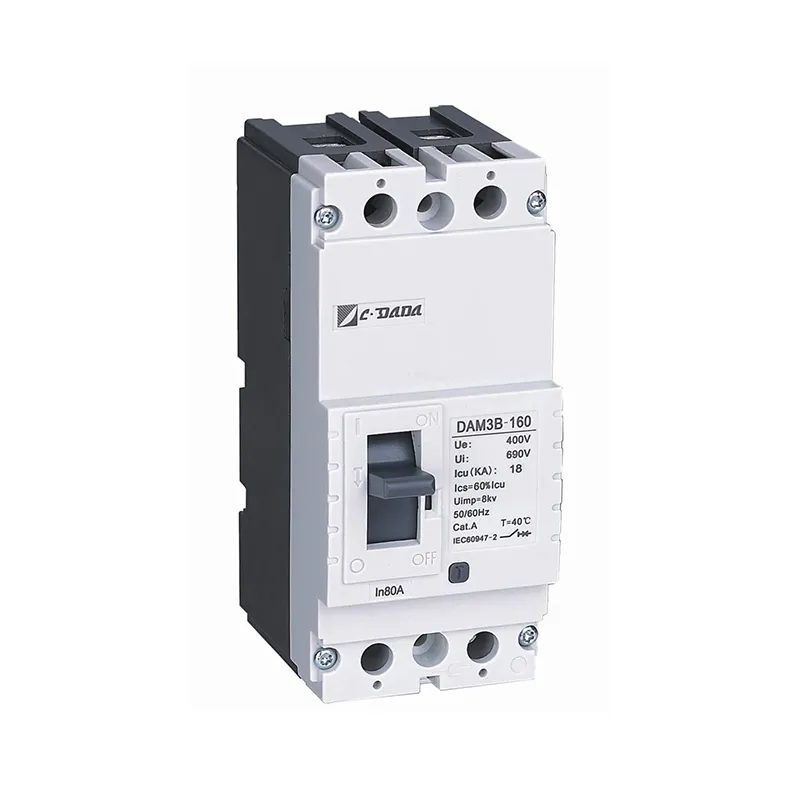

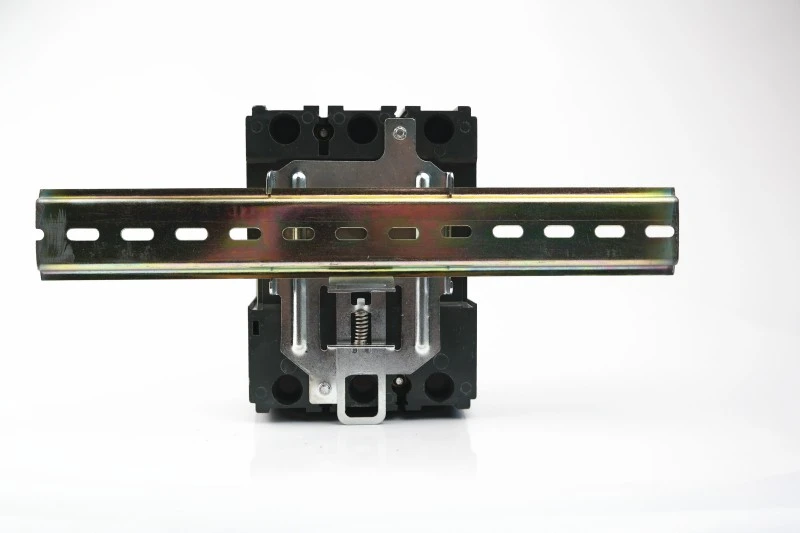

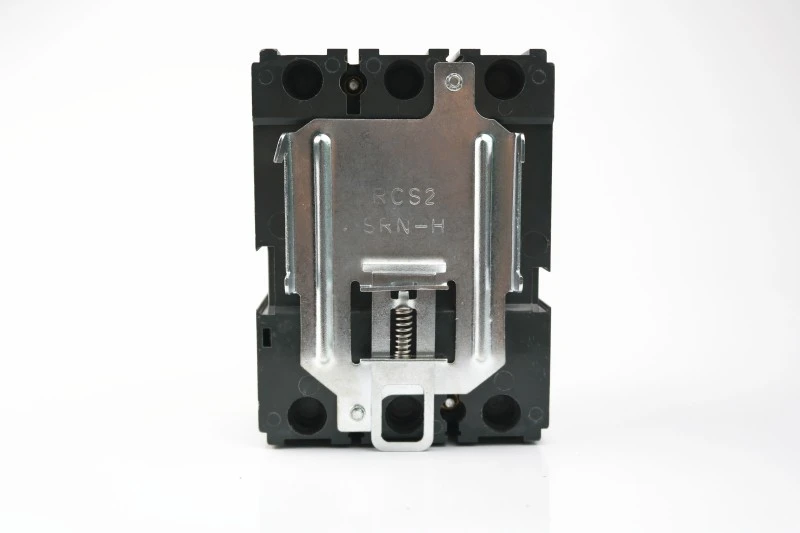

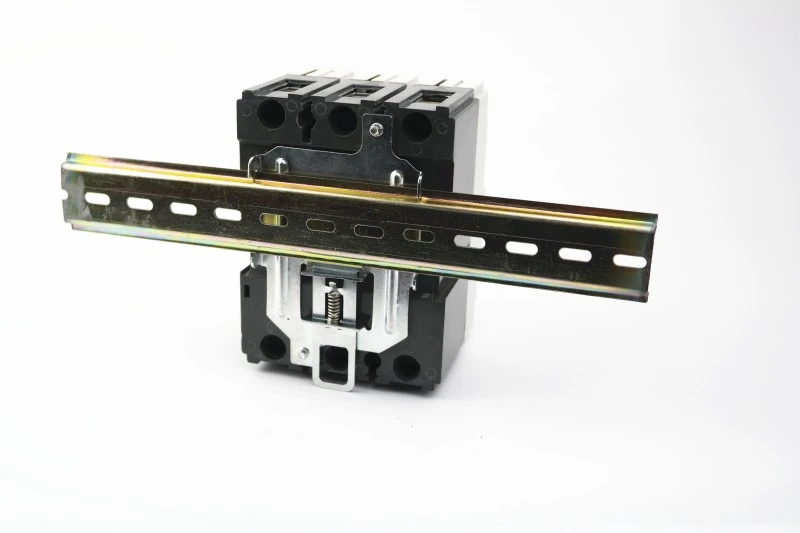

Spetsiaalse klambri abil saab 125 ja 160 ühikut paigaldada DIN-liistule.

Klambriga purustaja

DIN siiniga klamber

DIN siiniga klamber

★ Ruumisäästlik disain:

Kodumaistest alternatiividest 10–20% kergem ja kompaktsem

Võimaldab väiksemaid korpuse suurusi → madalamad materjali- ja saatmiskulud

★ Kasutajasõbralik lähtestamine:

Selge TRIP indikaator takistab ruloode uuesti sulgemist

Kuuldav "klõps" kinnitab õiget mehaanilist haardumist

★ Tulevikuks valmis:

Toetab pistik- ja väljatõmmatavaid komplekte (teatud mudelite jaoks)

Ühildub nutikate jälgimise lisandmoodulitega

Miks valida CDADA?

1. Oleme juhtiv tootja juba 42+ aastat. Meie 1983. aastal asutatud ettevõte on 40 aasta jooksul väga kiiresti arenenud.

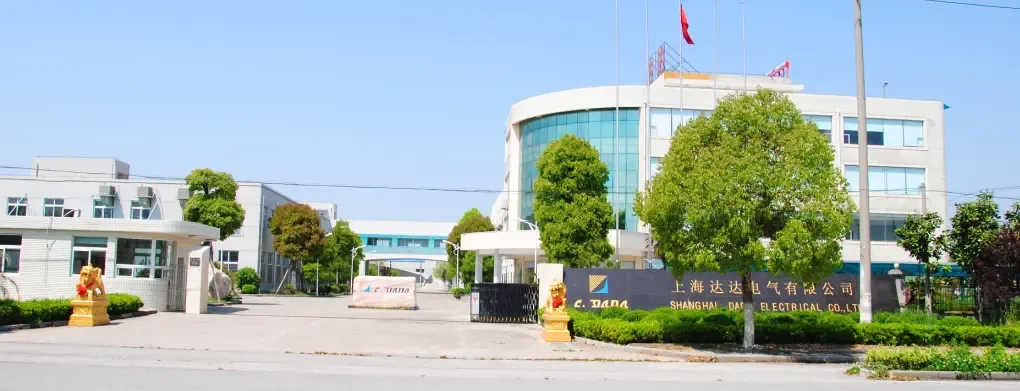

2. Kolmest tehasest koosnev kontsern omab 52 400 m² tootmispinda ja annab tööd enam kui 500 töötajale. Oleme oma tegevuse laiendamiseks ja töökodade uuendamiseks investeerinud ligi kümme miljonit jüaani.

3. Tehast auditeerisid INTERTEK, DEKRA & GMC

4. ülitugevad karbid, kaubaaluste kaitse, sobivad pikamaa ekspordiks

Korduma kippuvad küsimused (KKK)

K1: Kas DAM1 fikseeritud tüüpi vormitud korpusega kaitselülitit saab paigaldada DIN-liistule?

V1: Jah – mudelid 125A ja 160A saab paigaldada DIN-liistudele, kasutades valikulist spetsiaalset klambrit. Kõrgemad reitingud on paigaldatud ainult paneelile.

Q2: Milliseid sertifikaate seeria DAM1 omab?

A2: see on sertifitseeritud CE, CB, ASTA, KEMA, SEMKO ja RoHSiga, tagades vastavuse EL-is, Lähis-Idas, Kagu-Aasias ja mujal.

K3: Kuidas kaitselülitit pärast reisi lähtestada?

V3: Esmalt lükake hoob täielikult alla asendisse OFF (kuulete klõpsatust), seejärel tõmmake see üles asendisse ON. Ärge kunagi sundige seda otse asendist TRIP asendisse ON.

Q4: Kas abiseadmed ühilduvad?

A4: jah – häirekontakte, abikontakte, šundi/alapingevabastusi ja elektriajamid saab lisada ilma lahti võtmata.

K5: Kas DAM1 sobib vanemate kaitselülitite asendamiseks?

A5: Absoluutselt. Selle kompaktne jalajälg võimaldab enamikus paneelides vanad MCCB-d otse asendada, säästes aega ja uuendamise kulusid.
