Miks on miniatuurne kaitselüliti DPN 6KA tänapäevase elektrikaitse jaoks oluline?

A Miniatuurne kaitselüliti DPN 6KAon loodud pakkuma usaldusväärset kaitset ülekoormuste ja lühiste eest, ühendades samal ajal kompaktsed mõõtmed praktilise paigaldusega. DPN-i konfiguratsiooni seostatakse tavaliselt 1P+N paigutusega, samas kui 6KA viitab 6 kA nominaalsele lühise katkestusvõimsusele kehtivate standardite ja kindlaksmääratud katsetingimuste kohaselt. See juhend selgitab, mida miniatuurne kaitselüliti DPN 6KA tähendab, kuidas see töötab, miks selle katkestusvõimsus on oluline, kus seda saab kasutada, kuidas seda õigesti valida ja paigaldada ning mida peaksid ostjad vooluahela kaitseseadmete hankimisel arvestama.

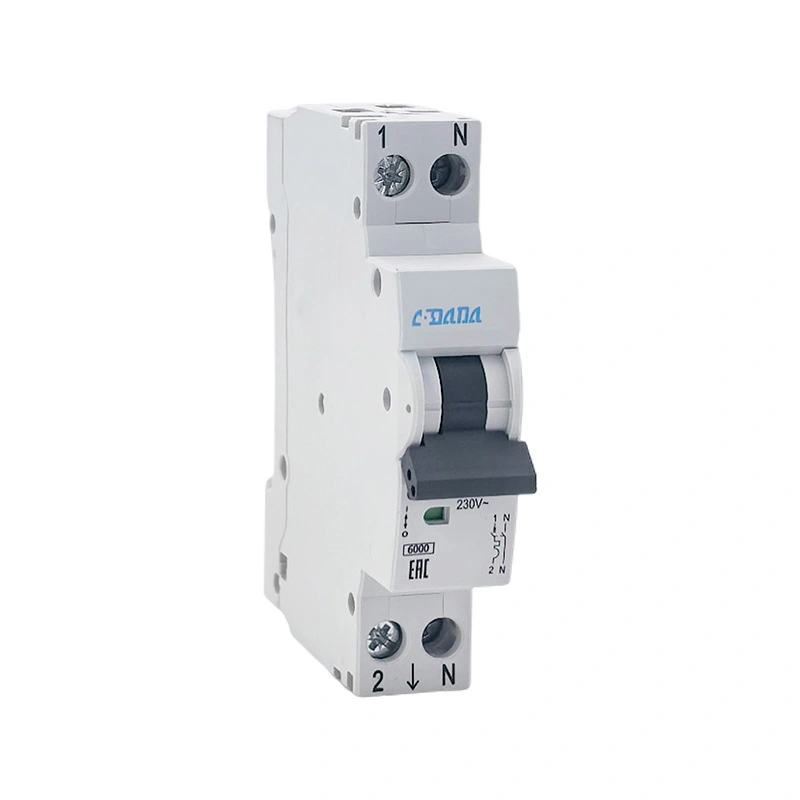

Mida tähendab miniatuurne kaitselüliti DPN 6KA?

Miniatuurne kaitselüliti, mida tavaliselt nimetatakse MCB-ks, on automaatne kaitselülitusseade, mida kasutatakse elektrivoolu katkestamiseks ebatavaliste tingimuste ilmnemisel. Erinevalt tavapärasest kaitsmest, mis tuleb tavaliselt pärast töötamist välja vahetada, saab MCB pärast vea uurimist ja vooluringi ohutuks tunnistamist üldjuhul lähtestada.

TerminDPNkasutatakse tavaliselt kompakti kirjeldamiseks1P+N konfiguratsioon, milles seade sisaldab faasijuhtme kaitset, lülitades samal ajal ka nulljuhtme. Täpne sisemine paigutus ja see, kas neutraal on kaitstud või ainult lülitatud, sõltub konkreetsest tootekujundusest. Seetõttu peaksid ostjad ainuüksi lühendi tõlgendamise asemel kontrollima tootja tehnilist dokumentatsiooni.

The6KAmärgistus, tavaliselt kirjutatakse kui6 kA, näitab lühise nimivõimsust 6 kA vastava standardi, katsetingimuste, pinge ja toote spetsifikatsiooni kohaselt. Praktikas näitab see võimaliku lühisevoolu taset, mida kaitselüliti on ette nähtud ohutuks katkestamiseks ettenähtud tingimustel.

See kompaktse konfiguratsiooni ja määratletud lühise katkestusvõime kombinatsioon muudab miniatuurse kaitselüliti DPN 6KA kasulikuks paljudes madalpinge jaotusrakendustes, kus paneeliruum ja töökindel vooluahela kaitse on mõlemad olulised.

Kuidas DPN 6KA kaitselüliti töötab?

Tüüpiline miniatuurne kaitselüliti kasutab termilise ja magnetilise kaitse põhimõtteid. Termomehhanism reageerib püsivale liigvoolule, samas kui magnetmehhanism on mõeldud kiireks reageerimiseks suure vooluga rikketingimustele, nagu lühised.

• Ülekoormuskaitse:Kui vool püsib piisava aja jooksul üle vooluahela normaalse töötaseme, võib termiline mehhanism põhjustada kaitselüliti väljalülitumise.
• Kaitse lühise eest:Suur rikkevool võib aktiveerida magnetväljalülitusmehhanismi, võimaldades vooluahelat kiiresti katkestada.
• Käsitsi lülitamine:Juhtkäepide võimaldab vooluringi normaalse töö ajal sisse või välja lülitada, kui toode on selle funktsiooni jaoks ette nähtud.
• Rikke isolatsioon:DPN-i paigutuses saab faasi- ja nulljuhtme lahti ühendada vastavalt seadme määratud lülituskonstruktsioonile.
• Kompaktne jaotus:Kitsas kujutegur võib aidata elektripaneelidel mahutada rohkem vooluahelaid piiratud DIN-rööpa ruumidesse.

Kaitselüliti eesmärk ei ole lihtsalt elektrit peatada. See peab katkestama ebatavalise voolu nendes tingimustes, mille jaoks see on kavandatud, jäädes samas normaalseks tööks usaldusväärseks. Seetõttu on oluline õige kooskõlastamine üles- ja allavoolu kaitseseadmetega.

Sel põhjusel võib kaitselüliti valimine ainult selle füüsilise suuruse või nimivoolu põhjal tekitada probleeme. Täielik elektrispetsifikatsioon tuleks alati enne paigaldamist üle vaadata.

Miks on 6KA katkestusvõime oluline?

Kaitsevõime on miniatuurse kaitselüliti ostmisel üks olulisemaid spetsifikatsioone. 6 kA nimivõimsus tähendab, et kaitselüliti nimi lühisvõimsus on6000 ampritkindlaksmääratud katsetingimustes.

See teebmittetähendab, et kaitselüliti peaks pidevalt kandma 6000 A. Kaitselüliti nimivool on eraldi spetsifikatsioon. Näiteks võib kaitselülitil olla valgustus- või pistikupesa vooluringi jaoks sobiv nimivool, samal ajal kui sellel on 6 kA lühise katkestusvõime.

Uue paigalduse puhul peaks kvalifitseeritud elektrispetsialist hindama võimalikku lühisvoolu paigalduskohas. Valitud kaitselüliti peab olema paigalduse jaoks piisava katkestusvõimega ja vastama kehtivatele kohalikele nõuetele.

Millised on peamised eelised?

Õigesti määratud DPN 6KA miniatuurne kaitselüliti suudab lahendada mitut levinud väljakutset kompaktsetes elektrijaotussüsteemides.

Veel üks praktiline eelis on lihtsam ringraja organiseerimine. Selle asemel, et võimaldada ühel kaitseseadmel teenindada liiga palju koormusi, saab korralikult planeeritud jaotuskilp jagada elektrikoormused üksikuteks vooluringideks. See muudab tõrkeotsingu lihtsamaks ja võib aidata piirata tõrke mõju mõjutatud vooluringile.

Kus seda tavaliselt kasutatakse?

DPN 6KA kaitselüliteid võib kaaluda paljude madalpinge jaotusrakenduste jaoks, eeldusel, et nende elektriväärtused ja sertifitseerimisnõuded vastavad paigaldusele.

• Elamute jaotuskilbid
• Korterite ja majade elektrisüsteemid
• Valgustusahelad
• Pistikupesad ja üldotstarbelised vooluringid
• Väikesed ärihooned
• Kontorid ja jaemüügiruumid
• Juhtpaneelid ja seadmete jaotusahelad
• Kergetööstuse elektripaigaldised
• Elektrikilpide abiahelad

Need võivad olla eriti kasulikud kompaktsetes jaotusseadmetes, kus paigaldaja peab tasakaalustama vooluahela kaitse ja olemasoleva paigaldusruumi. Kasutamise sobivust ei tohiks aga kunagi määrata ainult toote nimetuse järgi.

Enne konkreetse mudeli valimist tuleb arvestada koormuse tüüpi, juhtme suurust, paigaldusviisi, ümbritseva õhu temperatuuri, rikke taset, pingesüsteemi, maanduskorraldust ja kohalikke elektrilisi eeskirju.

Mida peaksid ostjad enne valikut kontrollima?

Üks suurimaid ostuvigu on kaitselüliti valimine ainult selle nimivoolu või 6 kA märgistuse järgi. Täielikum spetsifikatsioonide ülevaatus võib vähendada ühilduvusprobleeme, installiviivitusi ja tarbetuid asenduskulusid.

1. Nimivool:Valige vastavalt vooluringi konstruktsioonile ja eeldatavale koormusele, mitte lihtsalt valides suurima saadaoleva reitingu.
2. Nimipinge:Veenduge, et kaitselüliti sobib elektrisüsteemi pinge ja sagedusega.
3. Pooluse konfiguratsioon:Kontrollige, kas nõutav paigutus on 1P+N, ja mõista, millised juhid on kaitstud ja lülitatud.
4. Katkestusvõime:Veenduge, et 6 kA nimiväärtus on piisav võimaliku rikkevoolu jaoks paigalduskohas.
5. Reisi kõver:Kontrollige vajalikku väljalülituskarakteristikut koormuse ja sisselülituskäitumise alusel.
6. Standardid ja sertifitseerimine:Taotlege sihtturule kohaldatavaid asjakohaseid katsearuandeid, deklaratsioone ja sertifitseerimisdokumente.
7. Terminali ühilduvus:Kontrollige juhtmete suuruste vahemikku, klemmi konstruktsiooni, pingutusnõudeid ja ühenduse ligipääsetavust.
8. DIN-liistu ühilduvus:Veenduge, et füüsilised mõõtmed sobivad ettenähtud jaotusümbrisega.
9. Töökeskkond:Võtke arvesse temperatuuri, niiskust, kõrgust, tolmu, vibratsiooni ja muid keskkonnatingimusi.
10. Tarnija järjepidevus:Projektide puhul, mis nõuavad korduvaid tellimusi, kontrollige tootmisvõimsust ja kvaliteedikontrolli protseduure.

Edasimüüjate jaoks on teine ​​oluline kaalutlus toote järjepidevus. Ühe saadetise spetsifikatsioonile vastav, kuid hilisemates partiides oluliselt erinev kaitselüliti võib tekitada laoseisu ja projektiriske. Seetõttu peaksid ostjad tarnijaga eelnevalt arutama kvaliteedikontrolliprotseduure, kontrollistandardeid, pakendeid, märgistamist ja korduva tellimuse nõudeid.

Mida tuleks paigaldamisel arvestada?

Elektripaigaldise peaks teostama kvalifitseeritud spetsialist ning järgima tootja juhiseid ja kehtivaid elektrikoode. Isegi õigesti määratud DPN 6KA kaitselüliti võib halvasti töötada, kui see on valesti paigaldatud.

• Enne jaotusseadmete kallal töötamist lülitage seade pingest välja.
• Enne ühendamist kontrollige vooluahela pinget ja juhtmestiku paigutust.
• Paigaldage kaitselüliti kindlalt sobivale DIN-liistule või kinnitussüsteemile.
• Kasutage tootja määratud suurusvahemikus olevaid juhte.
• Rakendage määratud klemmi pingutusmoment.
• Hoidke juhtmete marsruut korras ja vältige klemmidele tarbetut mehaanilist pinget.
• Kontrollige faasi- ja nullühendusi vastavalt toote ühendusskeemile.
• Kontrollige, kas korpuses on piisav vahemaa, ventilatsioon ja kaitse.
• Enne lõpetatud vooluringi pingestamist tehke vastavad elektrikatsed.

Terminaliühendus väärib erilist tähelepanu. Lahtine elektriühendus võib tekitada takistust ja kuumust, samas kui valesti ettevalmistatud juht võib kahjustada ühenduse mehaanilist stabiilsust. Seetõttu tuleb paigaldamisel järgida tootja määratud juhtme ettevalmistus- ja pöördemomendi nõudeid.

Ärge kunagi kasutage kaitselülitit õige vooluahela asendusena. Kaitseseadmed töötavad tervikliku elektrisüsteemi osana, mis sisaldab juhtmeid, koormusi, ülesvoolu kaitset, maandust ja muid ohutuskomponente.

Kuidas on DPN 6KA võrreldav tavapäraste MCB konfiguratsioonidega?

Võrdlus ei tähenda, et üks konfiguratsioon on üldiselt parem. Sobiv konstruktsioon sõltub elektrisüsteemist, kohalikest eeskirjadest, olemasolevast paneeli ruumist, nõutavast isolatsioonikorraldusest ja kooskõlastamisest muude kaitsevahenditega.

Kuidas jõudlust säilitada?

Miniatuursed kaitselülitid vajavad üldjuhul piiratud regulaarset hooldust, kuid ümbritsevat elektrisüsteemi tuleks siiski perioodiliselt kontrollida. Sagedast seletamatut komistamist ei tohiks kunagi ignoreerida.

• Kontrollige klemmid ülekuumenemise, värvimuutuse või kahjustuste suhtes.
• Planeeritud elektrihoolduse ajal kontrollige lahtiste ühenduste olemasolu.
• Hoidke jaotuskapp puhas ja vaba liigsest tolmust või niiskusest.
• Jälgige korduvaid reise ja uurige nende põhjuseid.
• Asendage kaitselülitid, millel on mehaanilised kahjustused või ebanormaalne käitumine.
• Ärge lähtestage kaitselülitit korduvalt ilma, et oleksite kindlaks teinud, miks see rakendub.

Korduvalt rakenduv kaitselüliti võib viidata ülekoormusele, lühisele, isolatsiooniprobleemidele, seadmete riketele, kaitselüliti valele valikule või muule probleemile paigalduses. Kvalifitseeritud töötajad peaksid enne vooluringi tavatööle naasmist probleemi diagnoosima.

Samuti on kasulik säilitada täpne paneelimärgistus. Vooluahelate selge identifitseerimine võib muuta tulevase kontrolli ja hoolduse tõhusamaks, eriti ärihoonetes ja suuremates elektrikilpides.

Mida peaksite usaldusväärselt tootjalt ootama?

Miniatuurne kaitselüliti DPN 6KA toodete hankimisel hulgimüügiks, elektriprojektideks, OEM-rakendusteks või paneelide kokkupanekuks on toote kvaliteet vaid üks osa ostuotsusest. Järjepidev dokumentatsioon, tootmiskontroll, suhtlus ja müügijärgne tugi võivad samuti projekti edule olulist mõju avaldada.

Shanghai DaDa Electric Co., Ltd.on potentsiaalne tarnija allikas klientidele, kes otsivad elektrikaitsetooteid ja nendega seotud kaitselülitite lahendusi. Tootjate hindamisel peaksid ostjad enne hulgitellimuse esitamist taotlema toote andmelehti ja kohaldatavat vastavusdokumentatsiooni, selgitama mudeli täpset konfiguratsiooni ning kinnitama tootmis- ja kontrollinõuded.

Importijate ja turustajate jaoks on suhtlemine eriti oluline. Enne ostu kinnitamist on kasulik paika panna täpne tootemudel, elektrilised näitajad, kogus, pakkimisviis, märgistus, tarnenõuded, kontrolliprotseduur ja dokumentatsioon. See aitab vähendada arusaamatusi ostja, tootja ja lõpptarbija vahel.

Korduma kippuvad küsimused

1. Mida tähendab 6KA miniatuursel kaitselülitil?

6KA, mida sagedamini kirjutatakse kui 6 kA, tähistab määratud katsetingimustes 6000 amprit lühise nimivõimsust. See ei ole kaitselüliti tavaline töövool.

2. Mida tähendab DPN kaitselülitis?

DPN on tavaliselt seotud 1P+N konfiguratsiooniga. Täpsed kaitse- ja lülitusfunktsioonid sõltuvad tootja konstruktsioonist, seega tuleks enne paigaldamist kontrollida toote andmelehte.

3. Kas iga elektripaigaldise jaoks sobib 6 kA kaitselüliti?

Ei. Katkestusvõime peab vastama paigalduskohas eeldatavale lühisvoolule. Arvesse tuleb võtta ka nimipinget, voolu, väljalülitusomadusi, paigaldustingimusi ja kehtivaid eeskirju.

4. Kas 6 kA tähendab, et kaitselüliti suudab pidevalt kanda 6000 A?

Ei. 6 kA väärtus on seotud lühise katkestamise võimega, mitte pideva voolu kandevõimega. Nimivool on eraldi spetsifikatsioon.

5. Kas DPN 6KA kaitselülitit saab kasutada elamute jaotuskilpides?

See võib sobida teatud elamute jaoks, kui toote elektrihinnangud, konfiguratsioon, mõõtmed, sertifitseerimine ja paigaldusnõuded vastavad vooluringile ja kohalikele eeskirjadele.

6. Millist teavet peaksin pakkumist küsides esitama?

Esitage nõutav nimivool, nimipinge, pooluse konfiguratsioon, väljalülitusomadused, katkestusvõimsus, kogus, sihtturg, kohaldatavad standardid, pakendamisnõuded ja kõik originaalseadmete valmistaja või märgistamise nõuded. See aitab tarnijal nõuet tõhusamalt hinnata.

7. Miks lülitub miniatuurne kaitselüliti korduvalt välja?

Korduv väljalülitamine võib tuleneda ülekoormusest, lühisest, vigasest seadmest, juhtmestiku probleemidest, sobimatust kaitselüliti valikust või muudest elektririkketest. Põhjuse peaks tuvastama kvalifitseeritud personal, selle asemel, et kaitselülitit korduvalt lähtestada.

8. Kas DPN on sama mis kahepooluseline kaitselüliti?

Mitte tingimata. Kuigi DPN-seade võib hõlmata faasi- ja nulllülitust, võib selle sisemine kaitse ja lülituskorraldus erineda tavapärasest kahepooluselisest kaitseseadmest. Kontrollige alati tootja ühendusskeemi ja tehnilisi andmeid.

9. Mis vahe on nimivoolul ja katkestusvõimsusel?

Nimivool on seotud vooluga, mida kaitselüliti on ette nähtud normaalse töö ajal teatud tingimustel kandma. Katkestusvõime on seotud selle võimega teatud lühisvoolu ohutult katkestada.

10. Mis on kõige olulisem spetsifikatsioon DPN 6KA kaitselüliti tellimisel?

Pole olemas ühtset spetsifikatsiooni, mis kehtiks iga paigalduse kohta. Nimivoolu, pinget, pooluse konfiguratsiooni, väljalülitusomadusi, katkestusvõimet, kehtivaid standardeid, füüsilisi mõõtmeid ja paigaldustingimusi tuleks kontrollida koos.

Võtke meiega ühendust DPN 6KA minikaitselülitite lahenduste saamiseks

Õige kaitselüliti valimine eeldab lõppkokkuvõttes kaitsevõime vastavust elektripaigaldise tegelikele nõuetele. Kääbuskaitselüliti DPN 6KA võib pakkuda praktilist kombinatsiooni kompaktsest konfiguratsioonist, ülekoormuskaitsest, lühise katkestamise võimalusest ja mugavast vooluahela haldamisest, kui see on õigesti määratud ja paigaldatud.
