Selles juhendis selgitatakse, kuidas 6 kA vahelduvvoolu miniatuurne kaitselüliti töötab, mida 6 kA reiting tegelikult tähendab, kuidas B, C ja D väljalülituskõverad mõjutavad jõudlust ning kuidas valida sobivat nimivoolu ja pooluse konfiguratsiooni. See tuvastab ka levinumad ostuvead ja pakub praktilist kontrollnimekirja inseneridele, töövõtjatele ja ostjatele, kes hindavad MCB lahendusi sellistelt tootjatelt naguShanghai DaDa Electric Co., Ltd.
Sisukord
- Mis on 6 kA vahelduvvoolu miniatuurne kaitselüliti?
- Miks on 6 kA katkestusvõime oluline?
- Kuidas kaitseb vahelduvvoolu miniatuurne kaitselüliti vooluahelat?
- Milliseid tehnilisi parameetreid peaksid ostjad kontrollima?
- Kuidas mõjutavad B-, C- ja D-reisikõverad valikut?
- Kus tavaliselt kasutatakse 6 kA vahelduvvoolu minikaitselüliteid?
- Milliseid probleeme saab õige MCB ära hoida?
- Kuidas saavad ostjad valida sobiva 6 kA MCB?
- Levinud valikuvead, mida vältida
- Miks töötada koos kogenud MCB-tootjaga?
- Korduma kippuvad küsimused
- Võtke ühendust Shanghai DaDa Electric Co., Ltd.

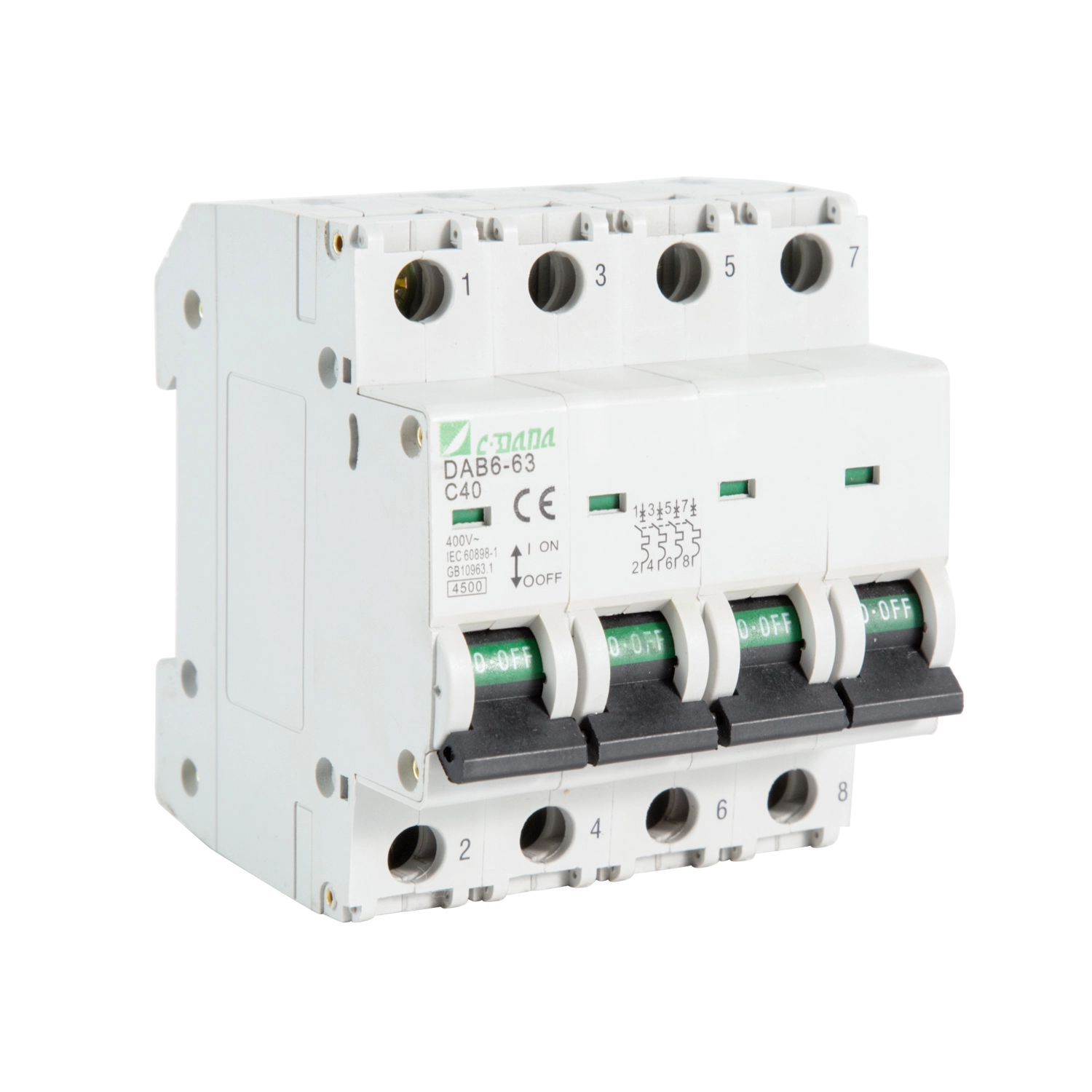

Mis on 6 kA vahelduvvoolu miniatuurne kaitselüliti?
Miniatuurne kaitselüliti, mida tavaliselt nimetatakse MCB-ks, on kaitselülitusseade, mis on ette nähtud elektriahela automaatseks katkestamiseks ebatavaliste voolutingimuste ilmnemisel. Erinevalt traditsioonilisest kaitsmest saab MCB pärast rikke kõrvaldamist tavaliselt lähtestada, muutes selle korduvaks kasutamiseks ja hoolduseks mugavaks.
Termin6kAviitab kaitselüliti nominaalsele lühise katkestusvõimele kohaldatavates katsetingimustes. Lihtsamalt öeldes on 6 kA MCB ette nähtud võimaliku lühisevoolu ohutuks katkestamiseks kuni 6000 amprini, kui kindlaksmääratud nõuded on täidetud.
Tooted, mis vastavad standardile IEC/EN 60898-1, määravad tavaliselt kindlaks sellised parameetrid nagu nimivool, nimipinge, sagedus, katkestusvõime ja hetkelised väljalülitusomadused. Kaubanduslikud MCB-sarjad võivad pakkuda 6 kA võimsust erinevate voolutugevuste ja pooluste konfiguratsioonide korral.
6kA ei ole kaitselüliti normaalne töövool. Näiteks 16A MCB on ette nähtud kandma oma nimivoolu kindlaksmääratud tingimustel, samas kui 6 kA joonis kirjeldab selle lühise katkestamise võimet. Need kaks spetsifikatsiooni vastavad täiesti erinevatele inseneriküsimustele.
Miks on 6 kA katkestusvõime oluline?
Lühised võivad tekitada väga lühikese aja jooksul väga suuri voolusid. Kui kaitseseade ei suuda oma paigalduskohas olemasolevat rikkevoolu ohutult katkestada, võivad tagajärjed olla tõsised kontaktkahjustused, liigne kuumus, seadme rike või ohtlik elektrikaar.
Seetõttu ei tohiks katkestusvõimsust valida ainult seetõttu, et 6 kA on üldiselt saadaval olev spetsifikatsioon. Tuleb hinnata võimalikku lühisvoolu paigalduspunktis ja valitud kaitselülitil peab olema selle süsteemi jaoks piisav katkestusvõime.
| Parameeter | Mida see tähendab | Miks see on oluline |
|---|---|---|
| 6kA | Nimetatud lühise katkestusvõime | Määrab, kas kaitselüliti saab määratud rikkevoolu taseme ohutult katkestada |
| Nimivool (in) | MCB tavaline voolutugevus | Peab olema kooskõlas juhi läbilaskevõime ja eeldatava koormusega |
| Nimipinge (Ue) | Rakenduse tööpinge | Peab ühilduma elektrisüsteemiga |
| Reisikõver | Määrab hetkelise magnetväljalülitumise vahemiku | Aitab vältida ebameeldivaid komistamisi, säilitades samal ajal veakaitse |
| Poolakate arv | Lülitatud/kaitstud juhtmete arv | Peab vastama vooluahela konfiguratsioonile |
Tootja spetsifikatsioonid näitavad, et 6 kA MCB-d on saadaval erinevate voolutugevuste ja pingekonfiguratsioonide jaoks, sealhulgas tavalised 230 V ja 400 V vahelduvvoolu jaotussüsteemid.
Kuidas kaitseb vahelduvvoolu miniatuurne kaitselüliti vooluahelat?
Tüüpiline MCB ühendab termilise ja magnetilise kaitse mehhanismid. Need kaks funktsiooni käsitlevad erinevaid elektriprobleeme.
- Soojuskaitse:Pidev ülekoormus soojendab bimetallelementi. Kui temperatuur jõuab tööläveni, vabastab mehhanism ja avab vooluringi.
- Magnetkaitse:Suur lühisvool loob tugeva magnetilise efekti, mis aktiveerib hetkelise väljalülitusmehhanismi, katkestades vooluahela kiiresti.
- Käsitsi lülitamine:MCB-d saab tavaliselt hooldus- või paigaldustööde ajal vooluahela isoleerimiseks käsitsi lülitada.
See kombinatsioon muudab MCB sobivaks vooluringidele, kus tuleb kõrvaldada nii pikaajalised ülekoormused kui ka äkilised lühistõrked. Kaasaegsetes MCB tootesarjades on tavaliselt ühendatud termilised ja magnetilised vabastused ning need võivad olenevalt kavandatavast koormusest pakkuda B-, C- või D-karakteristikuid.
Milliseid tehnilisi parameetreid peaksid ostjad kontrollima?
Ostjad keskenduvad sageli praegusele reitingule ja hinnale, jättes samal ajal tähelepanuta muud parameetrid. Usaldusväärse projekti spetsifikatsiooni saamiseks tuleks koos kontrollida järgmisi omadusi.
| Spetsifikatsioon | Tüüpiline kaalutlus | Ostja kontrollpunkt |
|---|---|---|
| Katkestusvõime | 6kA | Veenduge, et see on tulevase rikkevoolu jaoks piisav |
| Nimetatud vool | Olenevalt rakendusest | Kooskõlastada koormuse ja juhi läbilaskevõimega |
| Nimipinge | Tavalised vahelduvvoolu jaotuspinged | Sobitage süsteemi pinge |
| Sagedus | Tavaliselt määratud 50/60 Hz | Kinnitage ühilduvus kohaliku võrguga |
| Reisi iseloom | B / C / D | Sobitage kõver koormuse sisestusomadustega |
| Pooluse konfiguratsioon | 1P, 1P+N, 2P, 3P, 4P olenevalt tootest | Sobitage juhtmestiku paigutus |
| Paigaldamine | DIN-liistud on levinud | Kinnitage ühilduvust jaotuskilbiga |
| Standardid | IEC/EN 60898-1 või muu kohaldatav standard | Vajadusel taotlege tehnilist dokumentatsiooni ja sertifikaati |
Väljakujunenud tootjate tootedokumentatsioonis esitatakse need parameetrid tavaliselt koos, mitte ei käsitletaks purunemisvõimet eraldiseisva spetsifikatsioonina.
Kuidas mõjutavad B-, C- ja D-reisikõverad valikut?
Väljasõidukõver on MCB määramisel üks olulisemaid otsuseid. Kiri kirjeldab ligikaudset vahemikku, milles magnetiline hetkevabastus töötab kaitselüliti nimivoolu suhtes.
| Kõver | Tüüpiline magnetväljalülitusvahemik | Tüüpiline rakendus |
|---|---|---|
| B | 3–5 × tolli | Madala sisendkoormusega koormused, valgustus, takistuslikud ahelad |
| C | 5–10 × tolli | Üldotstarbelised ja mõõdukalt induktiivsed koormused |
| D | 10–20 × tolli | Suuremad sisselülituskoormused, näiteks teatud mootorid ja trafod |
Need vahemikud on tavaliselt seotud IEC 60898-1 MCB omadustega.
Näiteks kui mootor toodab ajutist käivitusvoolu, mis on mitu korda suurem kui tavaline töövool, võib väga tundlik kõver käivitamise ajal asjatult rakenduda. C-kõvera või D-kõvera seade võib olenevalt seadmest ja kogu vooluahela konstruktsioonist sobivam olla.
Kus tavaliselt kasutatakse 6 kA vahelduvvoolu minikaitselüliteid?
6kA vahelduvvoolu miniatuurne kaitselüliti võib sobida paljude madalpinge rakenduste jaoks, kui tegelik veatase, pinge, vool ja paigaldusnõuded vastavad seadme spetsifikatsioonidele.
- Elamu jaotus:valgustusahelad, pistikupesa ahelad, kodumasinad ja haruahelad.
- Ärihooned:kontorijaotuskilbid, valgustussüsteemid, jaemüügirajatised ja väikesed seadmete ahelad.
- Tööstuslikud juhtpaneelid:abiahelad, juhtimisseadmed, väikesed mootorid ja muud sobivad madalpingekoormused.
- Ehitusteenused:HVAC-ga seotud abiahelad, pumbad, valgustus ja üldine toitejaotus, kui spetsifikatsioonid on asjakohased.
- Elektrijaotuskapid:haruvoolukaitse ja mooduljaotussüsteemid.
Tegelikku rakendust tuleks alati kontrollida tootja tootedokumentatsiooni ja paigalduse nõuetega. 6 kA nimivõimsust ei tohiks kunagi eeldada, et see sobiks igasse elektrikeskkonda.
Milliseid probleeme saab õige MCB ära hoida?
Üks suurimaid ostuprobleeme ei ole lihtsalt see, kas kaitselüliti töötab, vaid see, kas see töötab järjepidevalt tingimustel, milleks see välja valiti.
1. Püsiv ülekoormus
Liiga kaua üleliigset voolu kandev vooluahel võib põhjustada juhtme kuumenemist ja seadmete enneaegset riknemist. Termovabastus on loodud reageerima püsivatele ülekoormustingimustele.
2. Lühise kahjustus
Sobiv katkestusvõime võimaldab MCB-l katkestada liigse rikkevoolu, ilma et see ületaks seadme määratud katkestusvõimet.
3. Nuisance Tripping
Sobimatu väljasõidukõver võib seadme käivitumisel põhjustada tarbetuid katkestusi. B-, C- või D-karakteristikute sobitamine koormusega aitab seda probleemi lahendada.
4. Raske hooldus
Modulaarne MCB võib pakkuda mugavat käsitsi isoleerimist, aidates elektrikutel tuvastada ja töötada üksikute vooluahelatega, ilma et peaks tingimata kogu jaotussüsteemi välja lülitama.
5. Hanke ebakindlus
B2B projektides võivad puudulikud tehnilised spetsifikatsioonid põhjustada valesid tooteid, hilinenud kinnitusi või asenduskulusid. Selge toote andmeleht ja määratletud tehnilised parameetrid vähendavad neid riske.
Kuidas saavad ostjad valida sobiva 6 kA MCB?
Praktilise valikuprotsessi võib jagada mitmeks etapiks. See aitab inseneridel ja ostumeeskondadel vältida toote valimist ainult kataloogi pealkirja järgi.
-
Määrake süsteemi pinge.
Kinnitage nimivahelduvpinge ja kas rakendus on ühefaasiline või kolmefaasiline. -
Arvutage või kinnitage projekteerimisvool.
MCB nimivool peaks olema kooskõlas eeldatava vooluahela koormuse ja juhi lubatud vooluga. -
Määrake tulevane lühisvool.
Kontrollige paigalduskohas olemasolevat rikkevoolu ja veenduge, et valitud 6kA katkestusvõimsus on piisav. -
Hinnake koormuse lisamist.
Tehke kindlaks, kas vooluahel sisaldab mootoreid, trafosid, mahtuvuslikke seadmeid, lülitustoiteallikaid või muid koormusi, mis toodavad märkimisväärset käivitusvoolu. -
Valige sobiv reisikõver.
Valige B, C või D tegeliku koormuse ja kaitsenõuete alusel, selle asemel, et valida kõige tavalisem valik. -
Valige pooluse konfiguratsioon.
Kinnitage, kas projekt nõuab 1P, 1P+N, 2P, 3P, 3P+N või muud tooteseeria toetatavat konfiguratsiooni. -
Kontrollige standardeid ja dokumentatsiooni.
Küsige asjakohast andmelehte, testiteavet, sertifikaate, mõõtmete jooniseid ja paigaldusjuhiseid. -
Kontrollige paneeli ühilduvust.
Kontrollige DIN-rööpa mõõtmeid, klemmide paigutust, juhtmete valikut, tarvikuid ja saadaolevat paigaldusruumi.
- □ Nimipinge on kinnitatud
- □ Nimivool on kinnitatud
- □ 6kA katkestusvõime on kontrollitud
- □ B/C/D kõver on valitud vastavalt koormusele
- □ Pooluse konfiguratsioon kinnitatud
- □ Kohaldatav standard on kinnitatud
- □ Mõõtmed ja kinnitus DIN-liistule kontrollitud
- □ Nõutud on sertifitseerimis- ja katsedokumentatsioon
- □ Töökeskkond üle vaadatud
- □ Kaalutakse kooskõlastamist ülesvoolu/allavoolu kaitsega
Levinud valikuvead, mida vältida
Isegi kui põhispetsifikatsioonid näivad õiged, võivad mitmed vead pärast installimist probleeme tekitada.
| Viga | Võimalik probleem | Parem praktika |
|---|---|---|
| Valik ainult voolutugevuse järgi | Teised kriitilised parameetrid ei pruugi ühtida | Hinnake koos pinget, kõverat, katkestusvõimet, poolusi ja standardeid |
| Eeldusel, et iga 6 kA kaitselüliti on vahetatav | Erinevatel toodetel võivad olla erinevad mõõtmed ja jõudlusnäitajad | Võrrelge täielikke andmelehti |
| Vale reisikõvera kasutamine | Häirivad komistamised või ebapiisav kasutussobivus | Hinnake tegelikku koormust |
| Võimaliku rikkevoolu ignoreerimine | Katkestusvõime võib olla ebapiisav | Kontrollige paigalduskohas vea taset |
| Vaade juhtide koordineerimisele | Kaitse ei pruugi juhtmestikuga korralikult ühtida | Koordineerida MCB reiting juhtme läbilaskevõimega |
| Ostmine ilma dokumentideta | Kinnitamine ja paigaldamine võivad muutuda keeruliseks | Enne ostmist küsige tehnilisi ja vastavusdokumente |
Õige koordineerimine nimivoolu, juhtme võimsuse, väljalülituskarakteristiku ja rikketaseme vahel on usaldusväärse MCB valiku keskmes.
Miks töötada koos kogenud MCB-tootjaga?
Suuremahuliste hangete, OEM-projektide, turustuspartnerluste ja elektripaneelide tootmise puhul on toote kvaliteet vaid üks kaalutlus. Ostjad vajavad ka ühtseid spetsifikatsioone, stabiilset tootmist, tundlikku tehnilist suhtlust ja dokumentatsiooni, mis toetab projekti kinnitamist.
Shanghai DaDa Electric Co., Ltd.võib pidada tootmispartneriks klientidele, kes otsivad miniatuursete kaitselülitite lahendusi ja nendega seotud madalpinge elektrikaitsetooteid. B2B ostjate jaoks peaks tarnija kõige kasulikum hindamine keskenduma mõõdetavale tehnilisele teabele, mitte ainult turundusalastele väidetele.
- Selged toote spetsifikatsioonid ja tehnilised parameetrid
- Määratletud nimivoolu ja pinge vahemikud
- Saadaolevad purunemisvõime valikud
- Teave reisikõverate kohta erinevate koormustingimuste jaoks
- Tootejoonised ja paigaldusinfo
- Kohaldatav sertifitseerimis- ja vastavusdokumentatsioon
- Stabiilsed tootmis- ja kvaliteedikontrolli protseduurid
- Projektispetsiifiliste nõuete tehniline kommunikatsioon
- OEM/ODM tugi, kui see on asjakohane
Importijate ja elektrimüüjate jaoks võivad need tegurid olla eriti olulised, kui tooteid tuleb integreerida erinevatesse jaotussüsteemidesse või müüa mitmel turul.
Korduma kippuvad küsimused
6kA viitab lühise nimivõimsusele kehtivates katsetingimustes. See tähistab 6000 amprit ja seda ei tohiks segi ajada MCB tavalise nimivooluga.
Ei. Sobivus sõltub eeldatavast lühisvoolust, süsteemi pingest, nimivoolust, väljalülituskarakteristikust, pooluse konfiguratsioonist, paigaldustingimustest ja kehtivatest eeskirjadest. Enne kaitselüliti valimist tuleks kontrollida olemasolevat rikkevoolu.
Need kaks numbrit kirjeldavad erinevaid parameetreid. 6kA on katkestusvõimsuse nimiväärtus, samas kui 6A on nimivoolu väärtus. Kaitselülitil võib potentsiaalselt olla 6A nimivool ja 6kA katkestusvõimsus.
Need tuvastavad erinevad hetkelised magnetväljalülitusomadused. Vastavalt standardile IEC 60898-1 seostatakse B tavaliselt ligikaudu 3-5-kordse nimivooluga, C ligikaudu 5-10-kordse ja D ligikaudu 10-20-kordse nimivooluga.
Mootoritel võib olla märkimisväärne käivitusvool, nii et C- või D-karakteristikud võivad olenevalt mootorist ja vooluringist olla sobivad. Lõpliku valiku tegemisel tuleks arvesse võtta käivitusvoolu, rikkevoolu, kaabli takistust ja kooskõlastamist teiste kaitseseadmetega.
Mitte automaatselt. Kui võimalik lühisvool ületab kaitselüliti nimivõimsuse, ei pruugi 6 kA seade sobida. Kaitselüliti tuleb valida vastavalt rikketasemele ja kehtivatele paigaldusnõuetele.
Tavaliselt peaksid ostjad taotlema üksikasjalikku andmelehte, tehnilisi spetsifikatsioone, mõõtmete jooniseid, paigaldusjuhiseid, kohaldatavaid katse- või sertifitseerimisdokumente ja asjakohaseid tootestandardeid. Projektipõhised nõuded võivad nõuda täiendavaid dokumente.
Tootmispartiide kooskõla, jälgitavus, tehniline dokumentatsioon, kvaliteedikontroll, tarnevõime ja müügijärgne tehniline tugi võib oluliselt mõjutada B2B elektriprojekti kogumaksumust ja töökindlust.
