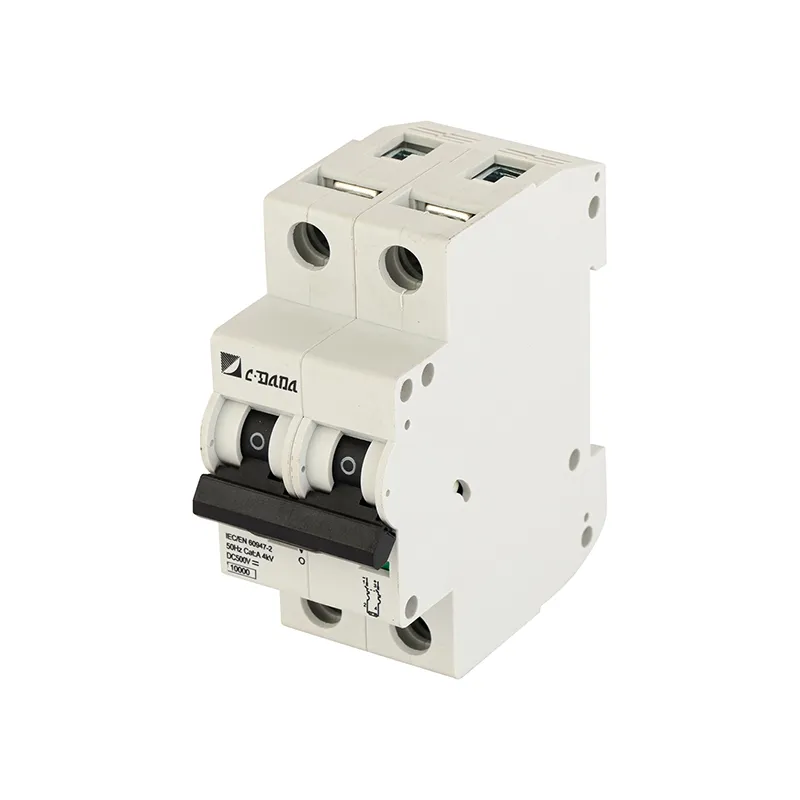

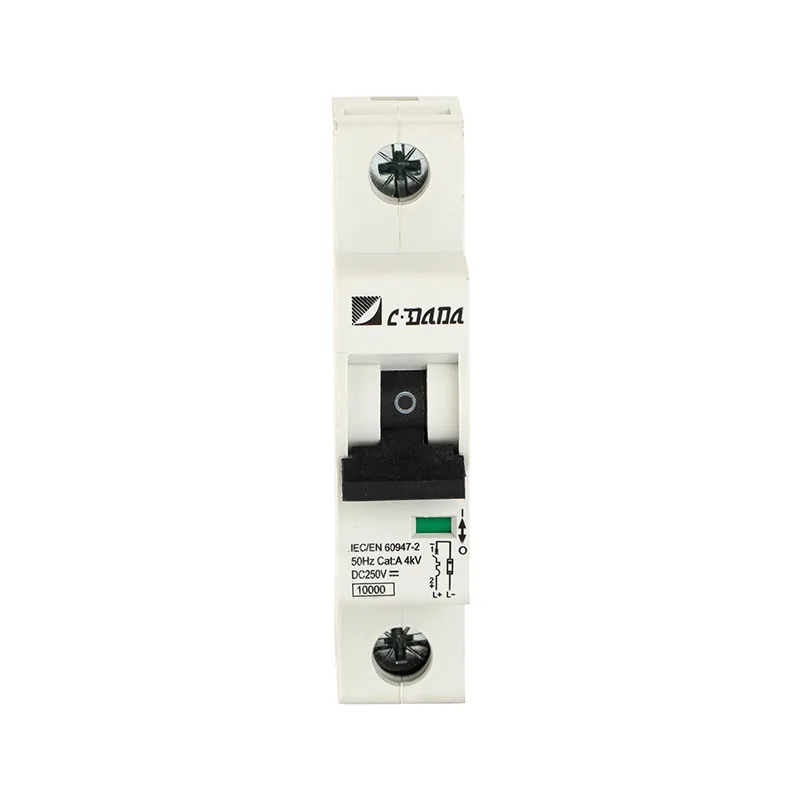

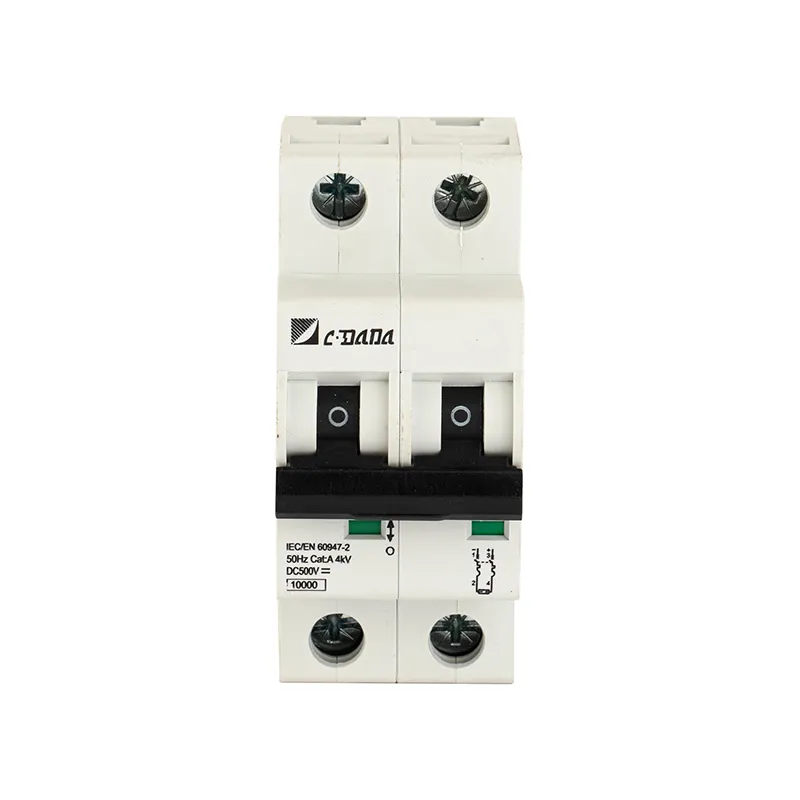

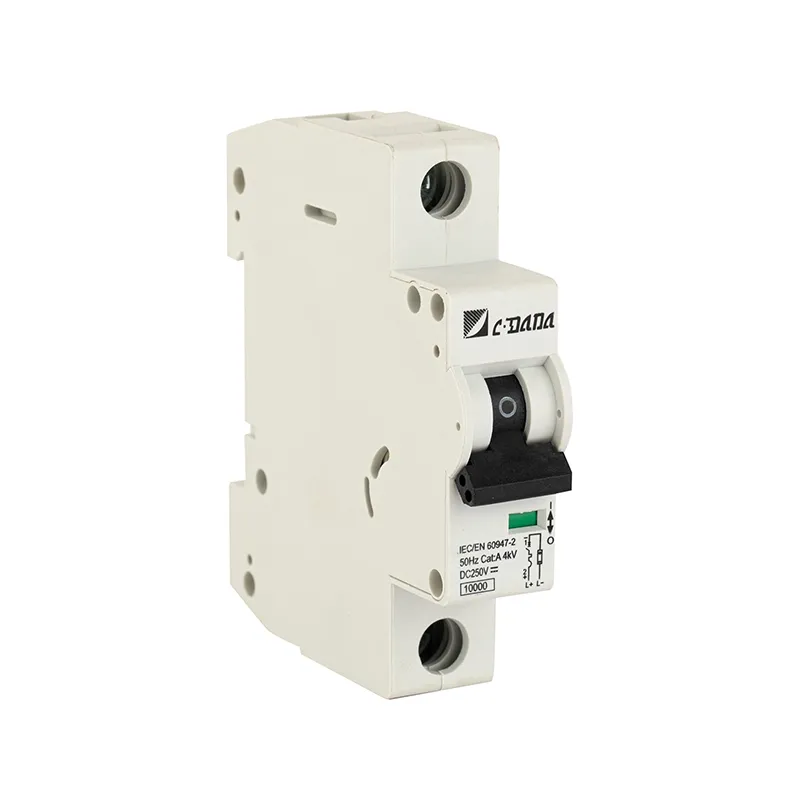

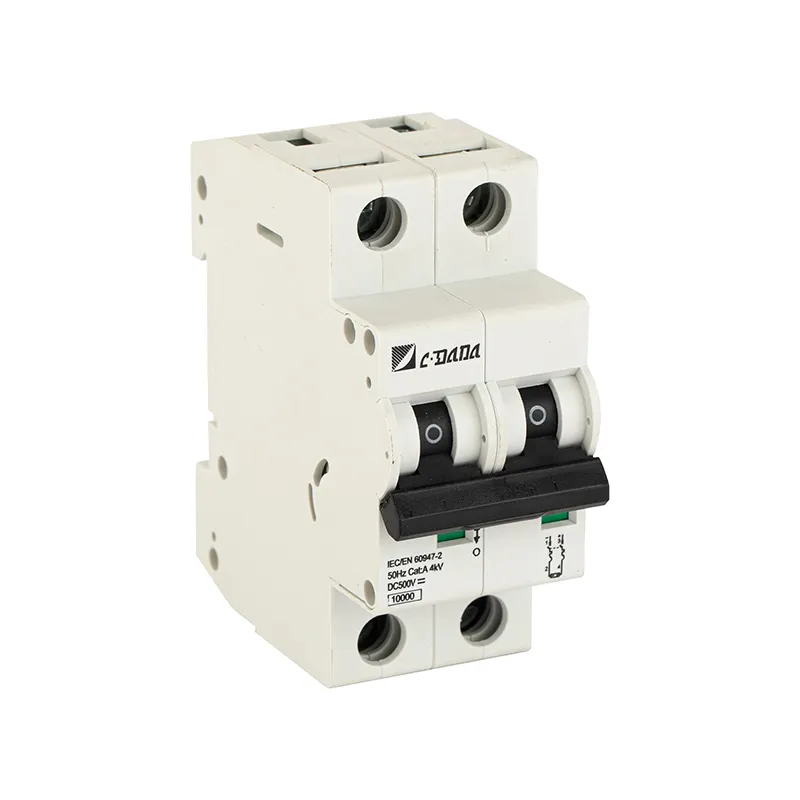

250 V DC miniatuurne kaitselüliti

Kaitske oma alalisvooluahelaid CDADA DAB7-63 250 V alalisvoolu miniatuurse kaitselülitiga (MCB) – kuni 250 V alalisvooluga, mille on välja töötanud Shanghai DADA Electric CO., LTD, usaldusväärne Hiina tehas, et tagada usaldusväärne ülekoormus- ja lühisekaitse tänapäevastes fotogalvaanilistes (PV), tööstuslikes alalisvooluakude süsteemides ja seadmetes.

Erinevalt tavalistest vahelduvvoolu kaitselülititest on DAB7-63 spetsiaalselt loodud alalisvoolu rakenduste jaoks, kus kaare kustutamine on pinge pideva polaarsuse tõttu keerulisem. Suure 6000 A katkestusvõimsusega 250 V alalisvoolu juures katkestab see kiiresti rikkevoolud, et vältida pöördvoolust, inverteri tagasisidest või stringi riketest tulenevaid kahjustusi – muutes selle oluliseks ohutuskomponendiks elamutes ja ärilistes päikesepatareides.

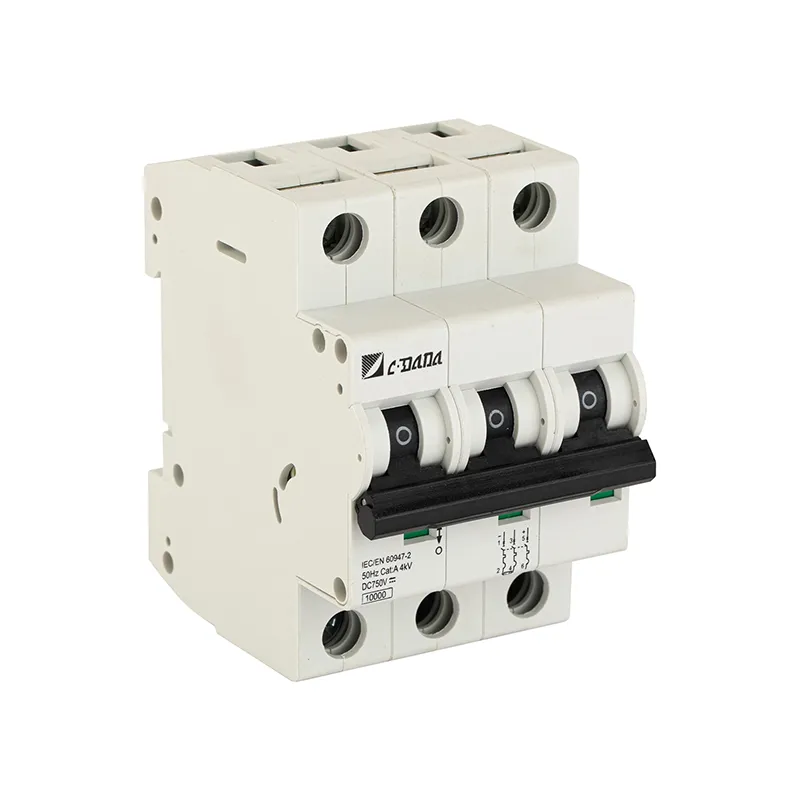

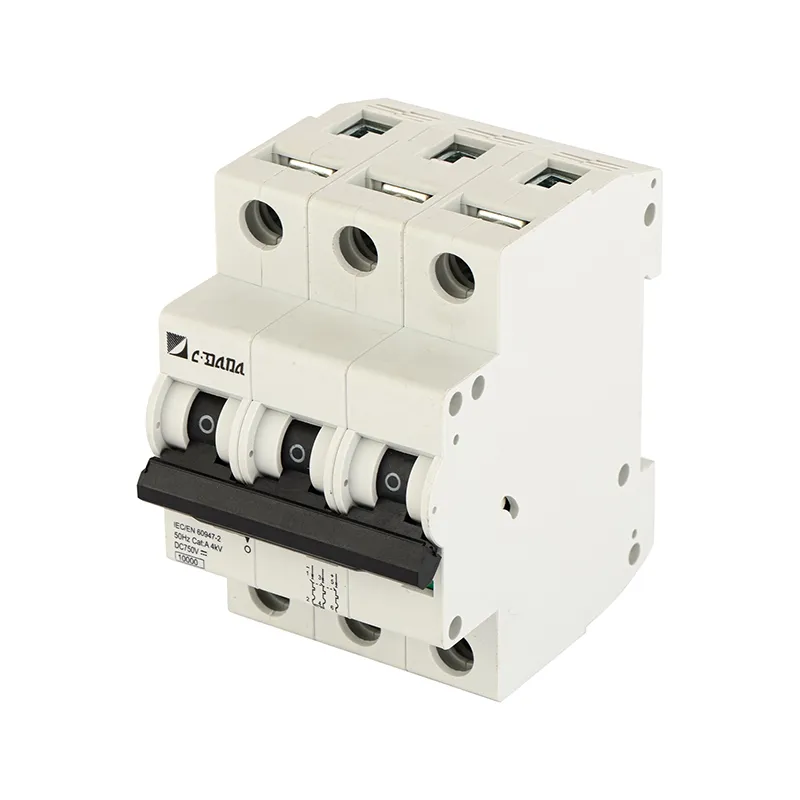

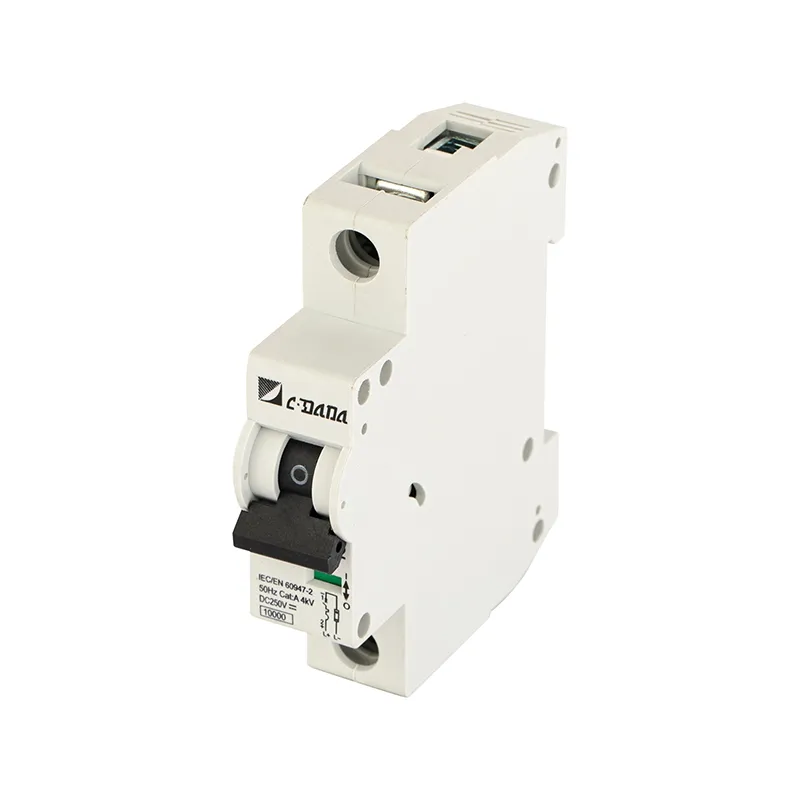

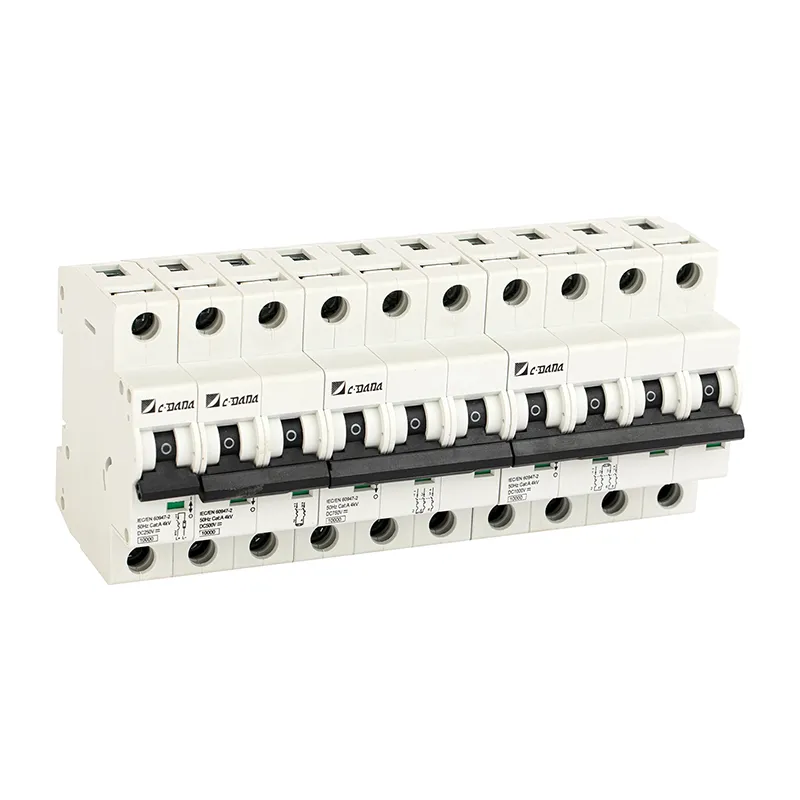

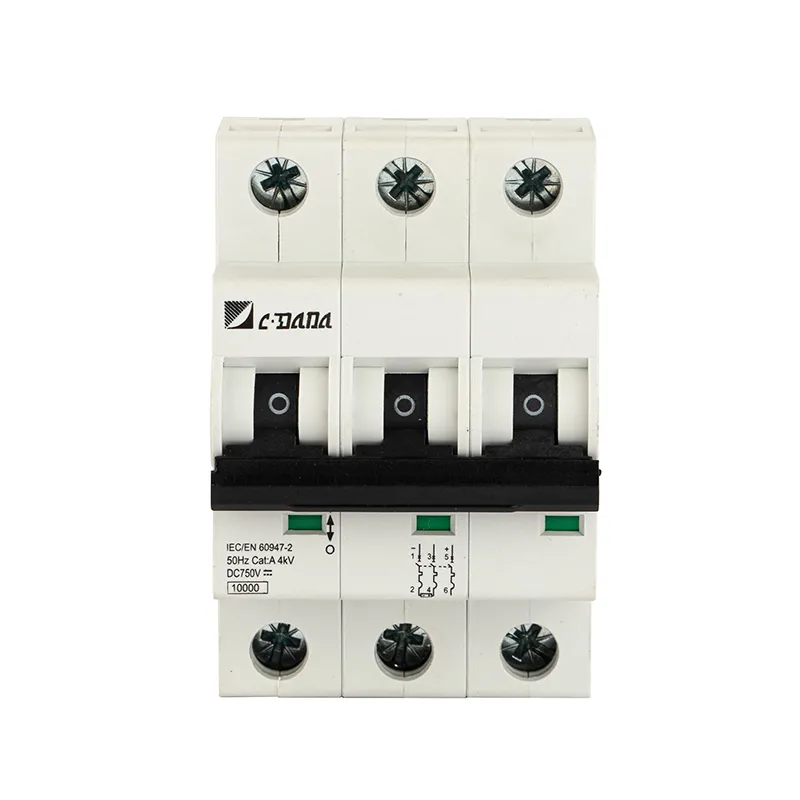

Saadaval 13 voolureitinguga (1A–63A) ja 1P konfiguratsiooniga 250 V alalisvoolu jaoks. Kõrgema pingega PV-massiivide jaoks skaalatakse ka 2P (500 V), 3P (750 V) ja 4P (1000 V). Kaitselülitil on kaks juhtmestikku (kaabel või siini), selge kontakti asendi näit ja kiire valmistamise/kiire katkestusmehhanism kaare tõhusamaks summutamiseks. See vastab täielikult standarditele IEC 60947-2, IEC 60947-8, CCC ja EU RoHS ning tagab ülemaailmsed ohutus- ja keskkonnastandardid.

Peamised spetsifikatsioonid

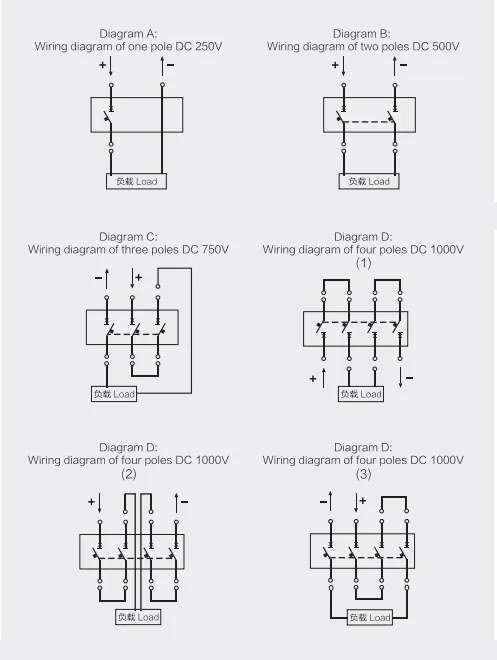

Ühendusskeem

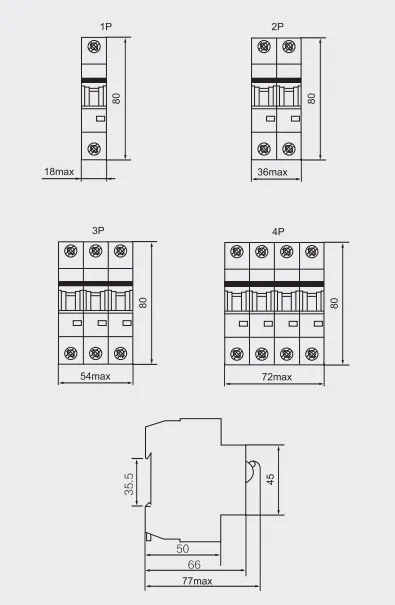

Miniatuurse alalisvoolu kaitselüliti kontuur ja paigaldusmõõtmed

Miks valida CDADA DC MCB 250V?

★ Eesmärgiks loodud alalisvoolusüsteemide jaoks

Optimeeritud kaarrenni konstruktsioon tagab alalisvoolu rikkevoolude ohutu katkestamise – erinevalt taaskasutatud vahelduvvoolu kaitselülititest.

★ Päikeseenergia valmidus

Kriitiline PV-moodulite kaitsmiseks pöördvoolu ja inverteri rikke tagasiside eest – suurendab süsteemi töökindlust.

★ Suur katkestusvõime

6kA 250 V alalisvoolu juures vastab enamiku elamute ja väikeste kaubanduslike päikeseenergiapaigaldiste nõuetele.

★ ülemaailmsed sertifikaadid

IEC + CCC + RoHS = usaldusväärne jõudlus Aasias, Euroopas, Aafrikas ja Ladina-Ameerikas.

★ Kasutajaohutu disain

Läbipaistev kontaktasendi aken hoiab ära väärkasutamise; topeltjuhtmestik lihtsustab paneelide integreerimist.

★ Lai tööulatus

Töötab usaldusväärselt temperatuuril –35°C (külm kliima) kuni +70°C (kuumad katused või korpused).

Miks valida CDADA?

★ Oleme tootja juba üle 42 aasta. Meie 1983. aastal ehitatud ettevõte on viimastel aastatel väga kiiresti arenenud. Rohkem kui 1000 tootega oleme kavandanud ja valmistanud oma kaitselülitit, mille keskmes on OEM-i valmislüliti ja tihendid. Loome uue kontseptsiooni, et teha mitmekesine meessoost kaitselüliti, et rahuldada klientide vajadusi.

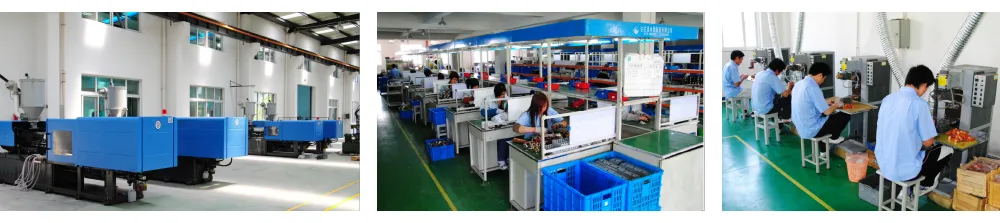

★ Üle 42-aastase kogemusega omame ettevõttesiseseid projekteerimis- ja tootmisseadmeid kiireks ja kvaliteetseks töö tegemiseks.

★ Meil ​​on väga kiire tagasiside meeskond. Päringutele vastati 1 tööpäeva jooksul, 3D vastas 1 tööpäeva jooksul.

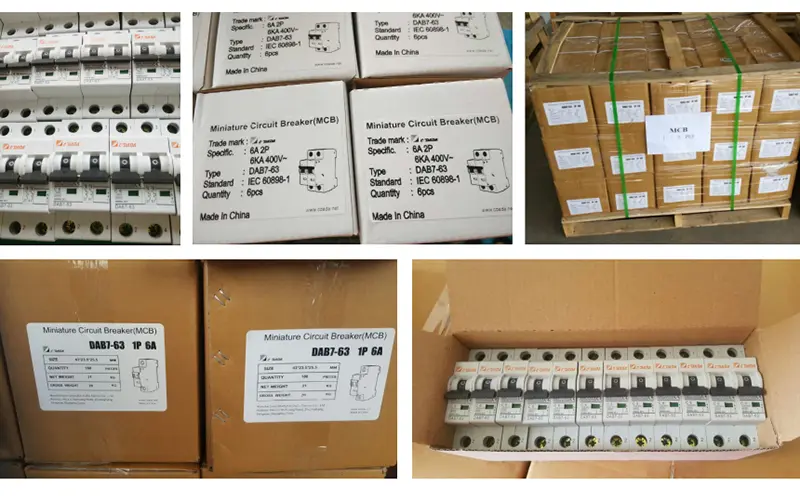

★ Pakkimine

Enamik meie kliente esitab meile toote või pakendi spetsifikatsioonid otse oma kujundusprintidel. Teeme hea meelega teiega koostööd, et täita teie nõuded.

★ Maailmakuulus elektrienergia Power Gen näitus

Meie näitus hõlmab maailma, Dubai, Brasiilia, Venemaa, Hannoveri, Egiptuse, Austria, Iraani, Mehhiko ja muid professionaalseid jõunäitusi

Tüüpilised rakendused

Päikese fotogalvaanilised süsteemid: stringide kaitse kombineerimiskastides

Aku energiasalvestus: alalisvoolu poolne ülevoolukaitse

Telekommunikatsiooni toitekapid: –48V või +24V DC jaotus

Elektrisõidukite laadimisjaamad: täiendavad alalisvooluahelad

Tööstuslikud juhtpaneelid: PLC, andur ja täiturmehhanismi alalisvoolu toiteallikad

KKK

K1: Kas ma saan kasutada AC MCB-d 250 V alalisvooluahelate jaoks?

V1: Ei. Vahelduvvoolu kaitselülitid tuginevad kaare kustutamiseks nullpunktile – alalisvoolul ei ole nullpunkti, mistõttu kaared püsivad, põhjustades sulamist, tulekahju või rikkeid. Kasutage alati alalisvooluga MCB-d, näiteks CDADA DAB7-63.

Q2: Kas polaarsus on oluline?

A2: Jah! DAB7-63 250 V alalisvoolu minikaitselülitil on määratletud sisendi (toide +/–) ja väljundi (L+/L–) klemmid. Polaarsuse pööramine vähendab kaare kustutamise efektiivsust ja võib tühistada ohutussertifikaadi.

K3: Mis vahe on 1P, 2P ja 4P DC MCB vahel?

A3:

● 1P: kaitseb ühte juhti 250 V alalisvoolu juures (nt positiivne liin maandatud PV-süsteemis)

● 2P: katkestab nii + kui ka – 500 V alalisvoolu juures (ujuvad süsteemid)

● 4P: 1000 V alalisvoolu stringide jaoks (suured kaubanduslikud fotoelektrijaamad)

→ Ühendage pooluste arv alati oma süsteemi pinge ja maandusskeemiga.

Q4: Kas seda saab kasutada sagedaseks vahetamiseks?

A4: ei – see on ette nähtud harvaks käsitsi kasutamiseks (nt hoolduseks). Igapäevaseks ümberlülitamiseks kasutage alalisvoolukontaktorit või koormuslülitit.

K5: Miks valida CDADA teiste DC MCB kaubamärkide asemel?

A5: CDADA pakub:

● Tõeline alalisvoolu kaare katkestus (pole vahelduvvooluga kohandatud)

● Täielik IEC + CCC sertifikaat

● Selge visuaalne olekuindikaator

● Lai vooluvahemik (1A–63A) täpse suuruse määramiseks

● Konkurentsivõimeline hind koos ingliskeelse tehnilise dokumentatsiooniga
