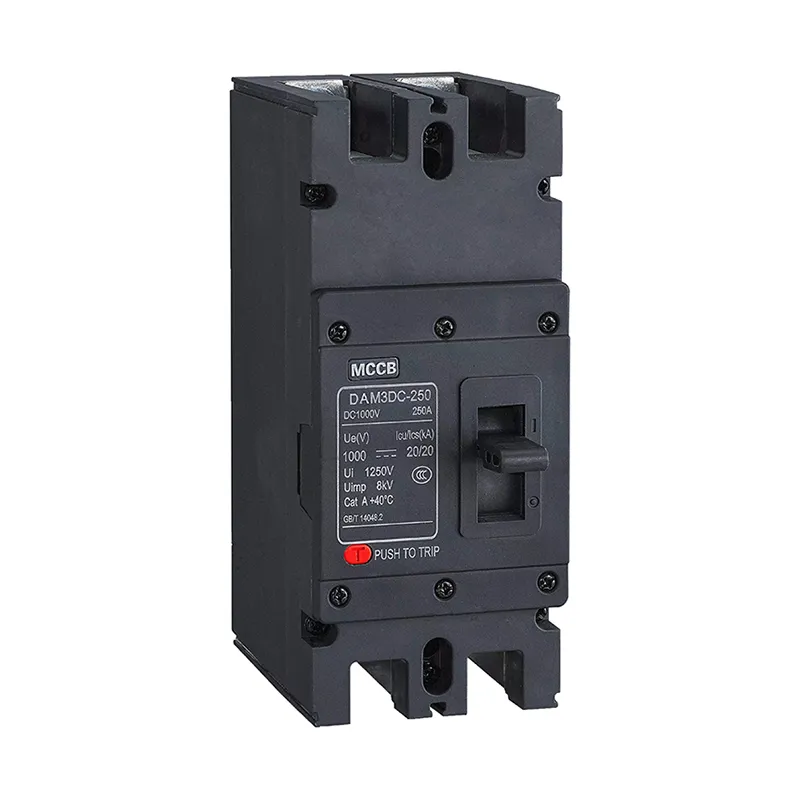

1000 V DC vormitud korpuse kaitselüliti

Kaasaegsete taastuvenergiasüsteemide nõudlikele vajadustele loodud CDADA DAM3PV seeria 1000 V DC vormitud korpusega kaitselüliti pakub tugevat ülekoormus- ja lühisekaitset alalisvooluvõrkudes ja fotogalvaanilistes (PV) seadmetes kuni DC 1500 V ja 800 A. Shanghai DADA Electric CO., LTD., kui tootja, meie suure jõudlusega alalisvoolu MCCB on spetsiaalselt optimeeritud päikesefarmide, akuhoidlate, elektrisõidukite laadimise infrastruktuuri ja tööstuslike alalisvoolu mikrovõrkude jaoks.

Erinevalt vahelduvvoolu kaitselülititest on DAM3PV seerial spetsiaalne kaarekustutussüsteem, mis katkestab ohutult suure energiatarbega alalisvoolukaared – see on kriitilise tähtsusega süsteemides, kus pinge jääb konstantseks ja kaared ise ei kustu. 1000 V või 1500 V alalisvoolu nimitööpingega toetab see nii elamu-/äripindade (1000 V) kui ka kommunaalteenuste (1500 V) päikesearhitektuure.

Saadaval 2P, 3P ja 4P konfiguratsioonis, pakub DAM3PV kaadrivoolusid vahemikus 250A kuni 800A ja reguleeritavaid nimivoolusid (nt 100A–250A 250-kaadri puhul). See tagab ülima katkestusvõimsuse kuni 40 kA (madalama pinge korral) ja 20 kA 1000 V/1500 V alalisvoolu juures, tagades usaldusväärse rikete kõrvaldamise isegi suurtes massiivides. Kaitselüliti sisaldab sisseehitatud isolatsioonifunktsiooni, IP20 kaitset ja toetab käsitsi või elektrilist töötamist, lisaks abi-, šundi- ja häirekontakte kaugseireks ja juhtimiseks.

Rahvusvaheliste standardite kohaselt sertifitseeritud ja karmides keskkondades (saasteaste 3, –5°C kuni +40°C) mõeldud CDADA DAM3PV on turvaline, skaleeritav ja tulevikuks valmis valik alalisvoolukaitseks.

Peamised spetsifikatsioonid

Miks valida CDADA 1000 V DC vormitud korpuse kaitselüliti?

★ Tõeline alalisvoolu kaare katkestustehnoloogia

Spetsiaalselt konstrueeritud kaarrenn ja magnetiline väljapuhumissüsteem tagavad kõrgepinge alalisvoolu rikete ohutu katkestamise – mitte modifitseeritud vahelduvvoolu kaitselüliti.

★ Päikeseenergia jaoks optimeeritud 1000 V ja 1500 V süsteemide jaoks

Hõlmab kõiki peamisi PV stringide pingeid, alates katuselt kuni kommunaalteenuste skaalani, koos selge pooluste/pinge sobitamisega.

★ Suur katkestusvõime süsteemi pingel

20 kA 1000 V alalisvoolu juures vastab suurte päikeseelektrijaamade IEC nõuetele – tagab valikulise koordineerimise allavoolu seadmetega.

★ Sisseehitatud isolatsioon + tarvikud

Toimib nii kaitseseadme kui ka hooldusisolaatorina; toetab kaugväljalülitamist ja oleku tagasisidet valikuliste moodulite kaudu.

★ Tugev karmides keskkondades

Saasteaste 3 ja lai temperatuurivahemik muudavad selle sobivaks kõrbes, rannikul või katusel.

★ Globaalne vastavus ja tugi

Loodud vastavalt IEC standarditele, toetab Shanghai DADA tehniline meeskond koos ingliskeelse dokumentatsiooniga rahvusvaheliste projektide jaoks.

Tüüpilised rakendused

Utility Scale Solar Farms: DC külgkaitse kombineerija või inverteri sisendil

Kaubanduslik katusealune PV: 1000 V stringide liitmine ja rikete isoleerimine

Akuenergia salvestussüsteemid (BESS): alalisvoolu siini kaitse

EV kiirlaadimisjaamad: suure võimsusega alalisvoolujaotus

Raudtee ja telekommunikatsiooni alalisvooluvõrgud: usaldusväärne varutoiteahela kaitse

Miks valida CDADA?

★ Meil ​​on spetsiaalne tootesari "Solar DC", mis hõlmab alalisvoolu kaitselüliteid, kaitsmeid, SPD-sid ja kombineerijaid, mis on loodud fotogalvaaniliste süsteemide ainulaadsete nõuete jaoks.

★ OEM (teie kaubamärk meie toodetel) ja ODM (kohandatud disain) teenused on meie tugevused. Toetame eramärgistamist ja kohandatud pakendeid.

★ Meie peamised eelised on:

1) täielikud rahvusvahelised sertifikaadid,

2) Tugev OEM / ODM-i võimalus,

3) kõrge kulu- ja tulemuslikkuse suhe,

4) usaldusväärne suuremahuline tootmisvõimsus,

5) Laialdane ekspordikogemus.

Korduma kippuvad küsimused

K1: Kas ma saan kasutada AC MCCB-d 1000 V alalisvoolu päikesesüsteemide jaoks?

A1: absoluutselt mitte. Vahelduvvoolu kaitselülitid ei saa nulli ületamise puudumise tõttu alalisvoolukaarte usaldusväärselt katkestada. See ohustab katastroofilist riket, tulekahju või seadme kahjustamist. Kasutage alati DC-sertifikaadiga MCCB-d, näiteks CDADA DAM3PV.

Q2: Mis vahe on DAM3PV-250 ja DAM3PV-400HU vahel?

V2: „HU” järelliide tähistab suuremat jõudlust, sealhulgas täiustatud kaare juhtimist, suuremaid klemme ja ühilduvust kaare summutuskatetega. HU mudelid on soovitatavad kriitiliste päikeseenergia rakenduste jaoks.

Q3: kas ma vajan kaarekatet?

A3: väga soovitatav suletud kappides. "Nullkaare kate" sisaldab katkestuste ajal plasmat, parandades operaatori ohutust ja vähendades sisemisi kahjustusi – see on eriti oluline 1000 V+ korral.

Q4: Kas seda saab kasutada käsitsi lahtiühendamise lülitina?

A4: Jah. Kõikidel DAM3PV mudelitel on isolatsiooniomadused – see tähendab, et need tagavad nähtava kontaktide eraldamise ja vastavad hooldusisolatsiooni ohutusstandarditele.

K5: Miks valida alalisvoolu MCCB-de jaoks CDADA ABB, Schneideri või Eatoni asemel?

A5: CDADA pakub:

● Kulusäästlik 1000 V/1500 V alalisvoolu kaitse ilma ohutust ohtu seadmata

● Täielik tarvikute ökosüsteem (šunt, alarm, kaugjuhtimispult)

● Kiirem kohaletoimetamine ja lokaliseeritud tugi Aasias, Aafrikas ja LATAM-is

● Tõestatud töökindlus üle 10 GW paigaldatud päikeseenergiaprojektide puhul kogu maailmas
