Kvaliteetsete õhukaitselülitite tarnija
CDADAon Hiinas asuv professionaalne elektriseadmete tootja. Kutsume teid tutvuma meie õhuvoolukaitselülitite valikuga, millel on lai valik spetsifikatsioone ja mis vastab rahvusvahelistele standarditele. Range kvaliteedikontrolli kaudu oleme pühendunud teile täiustatud toodete ja terviklike teenuste pakkumisele.
Mis on õhukaitselüliti?
Õhukaitselüliti (ACB) on suure koormusega madalpinge lülitusseade, mis on loodud elektrijaotussüsteemide kaitsmiseks ülekoormuste, lühiste ja maandusrikete eest. Töötavad pingetasemetel kuni 690 V AC (50/60 Hz) voolutugevusega 630A kuni 6300A, toimivad ACB-d esmaste kaitseseadmetena peajaotuskilpides, toitejaotuskeskustes ja kriitilises tööstusinfrastruktuuris.
Erinevaltvormitud korpusega kaitselülitid (MCCB), ACB-d kasutavad kaare kustutusvahendina atmosfääriõhku, kasutades rikkevoolude ohutuks kustutamiseks keerukaid kaaretorusüsteeme ja magnetilisi väljapuhumismähiseid. See avatud konstruktsiooniga disain võimaldab sisemiste komponentide täielikku nähtavust, võimaldades ennetavat hooldust ja pikendab tööiga 15-20 aastani või pikemaks nõuetekohase hoolduse korral.
ACB tootekategooriad ja konfiguratsioonid
| Klassifikatsioon | Tüüp | Praegune vahemik | Põhiomadused |
| Paigalduskonfiguratsioon | Fikseeritud tüüp | 630A – 4000A | Püsiv paigaldus, kulutõhus, kompaktne jalajälg |
| Väljatõmbe tüüp | 630A – 6300A | Väljatõmmatav šassii, hooldussõbralik, hooldusasendi testimine | |
| Pooluse konfiguratsioon | 3-poolus | Kõik hinnangud | Standardnenesed tööstuslikud rakendused, kolmefaasilised süsteemid |
| 4-poolus | Kõik hinnangud | Süsteemid, mis vajavad neutraalkaitset, reguleeritavad nulli seadistused (50-100% nimivool) | |
| Töömehhanism | Käsiraamat | 630A – 3200A | Vedruga laetud käepide, sobib harvaks kasutamiseks |
| Mootoriga juhitav | 800A – 6300A | Universaalne AC/DC mootor (110V/220V), kaugjuhtimisvõimalus, automaatne vedrulaadimine | |
| Reisiüksuse tehnoloogia | Soojus-magnetiline | 630A – 1600A | Põhikaitse, fikseeritud seadistused, ökonoomne |
| Elektrooniline LSIG | 800A – 6300A | Mikroprotsessoripõhised, reguleeritavad L-S-I-G kõverad, tsooniselektiivne blokeering, sideprotokollid |
Raami suuruse standardid:
1600A raam:630A – 1600A (kompaktne jaotus)
3200A raam: 800A – 3200A (tööstuslik vooluvõrk)
6300A raam: 2000A – 6300A (energia tootmine, infrastruktuur)
Põhifunktsioonid ja kaitsevõimalused
| Funktsioon | Kirjeldus | Tehnilised parameetrid |
| Ülekoormuskaitse (L) | Pikaajaline pöördkõvera väljalülitamine | Reguleeritav: 0,4–1,0 × tolli, viivitusaeg: 1 s–1000 s |
| Lühise viivitus (S) | Valikuline lühisekaitse | Reguleeritav: 2–10 × Ir, viivitus: 0,05–0,5 s |
| Vahetu reis (I) | Kiire rikete kõrvaldamine | Fikseeritud või reguleeritav: 5–20 × Ir, <50ms töö |
| Maandusviga (G) | Maalekke tuvastamine | 20% – 100% In, tundlik maandusrike kaitse |
| Alapinge vabastus | Automaatne lahtiühendamine pingekadu korral | 35% – 70% Un, reguleeritav viivitus |
| Faasi kadumise kaitse | Kolmefaasiline tasakaalustamatuse tuvastamine | <80% pinge mis tahes faasi vallandab |
Rakenduskeskkonnad ja kasutusjuhtumid
| Tööstussektor | Konkreetne rakendus | Tüüpilised spetsifikatsioonid |
| Andmekeskused | Peamine LV sissetulev, UPS-i möödaviik, siini-ühendus | 3200A-6300A, 100kA Icu, elektrooniline LSIG, sidetoega |
| Tervishoiuasutused | Haigla peajaotus, generaatorite sünkroniseerimine | 4-pooluseline, 4000A, isoleeritud neutraalne, kahe allikaga ülekanne |
| Tootmistehased | Mootori juhtimiskeskused, trafokaitse | 1600A-3200A, kõrge mehaaniline vastupidavus (10 000+ tsüklit) |
| Ärihooned | Kõrghoonete jaotus, kaubanduskeskused, lennujaamad | 800A-2500A, väljatõmmatav tüüp, kompaktne jalajälg |
| Taastuvenergia | Päikesefarmi kollektsioon, tuuliku jaotusseade | 1000 V vahelduvvoolu nimiväärtus, laiendatud temperatuurivahemik (-25°C kuni +70°C) |
| Nafta ja gaas | Avamereplatvormid, rafineerimistehased, naftakeemia | Tropicalized (T2), korrosioonikindel, IP54 miinimum |
| Infrastruktuur | Metroosüsteemid, raudtee vedu, veepuhastus | Kõrge löögi-/vibratsioonikindlus, elektromagnetiline ühilduvus |
Tootmisprotsessi ja tootmise töövoog
Täppistootmise järjestus
Tooraine sissetulev kontroll → Kontaktkoostu valmistamine → Kaarava konstruktsioon → Mehhanismi kokkupanek → Trip-üksuse integreerimine → Esmane koost → Kalibreerimine ja testimine → Lõppkontroll → Pakend
Kriitilised tootmisetapid
| Lava | Protsessi üksikasjad | Kvaliteedikontrolli punktid |
| Võtke ühendust süsteemitootmisega | Hõbetatud vaskkontaktid (AgNi 90/10 või AgCdO), CNC-ga töödeldud kontaktvardad, kõvajoodisjootmine kontrollitud atmosfääris | Kõvaduse testimine (HV 80-120), hõbeda paksuse mõõtmine (≥8μm), kontakttakistus <50μΩ |
| Kaarrenni valmistamine | Keraamilised jaotusplaadid, terasest kaaretorud, deioniseerivad võred, kõrge temperatuurikindel isolatsioon | Dielektrilise tugevuse katsetamine (2,5kV/1min), mõõtmete tolerants ±0,1mm |
| Mehhanismi kokkupanek | Vedruterasest laadimismehhanismid, nukiga juhitavad ajamisüsteemid, pumpamisvastased seadmed | Mehaaniline vastupidavuskatse (10 000 operatsiooni), pöördemomendi kontrollimine |
| Reisiüksuse integreerimine | PCB kokkupanek, voolutrafo paigaldamine, püsivara programmeerimine, sidemooduli paigaldamine | Funktsionaalne testimine 0,5%, 5×, 10× nimivooluga, ajastuse täpsus ±5% |
| Lõplik kokkupanek | Moodulkonstruktsioon, väljatõmmatava šassii integreerimine, klemmiühendused, korpuse kinnitus | Dielektriline vastupidavus (3,5kV/1min), isolatsioonitakistus (>100MΩ) |
Peamiste toorainete ja komponentide spetsifikatsioonid
| Komponent | Materjali spetsifikatsioon | Tarnija standardid | Peamised omadused |
| Peamised kontaktid | Elektrolüütiline vask (Cu-ETP) + hõbetamine (Ag 99,9%) | ASTM B152, IEC 60368 | Juhtivus ≥100% IACS, oksüdatsioonikindlus |
| Kaarekujulised kontaktid | Vask-volfram (CuW 80/20) või hõbe-volframkarbiid | ASTM B702 | Kõrge kaare erosioonikindlus, madal kontaktikindlus |
| Võtke ühendust Springsiga | Berülliumvask (CuBe2) või roostevaba teras 301 | ASTM B196 | Väsimuse eluiga >50 000 tsüklit, püsiv kontaktrõhk |
| Kaare renni plaadid | Külmvaltsitud teras SPCC + keraamiline kate | JIS G 3141 | Kuumakindlus >1000°C, magnetkaare läbipaine |
| Isolatsioonikorpus | BMC (Bulk Molding Compound) DMC või SMC klaaskiud | UL 94 V-0 | Jälgimisindeks >600V, leegiaeglustav |
| Töömehhanism | Süsinikteras S45C, kuumtöödeldud | JIS G 4051 | Tõmbetugevus ≥600MPa, kulumiskindel |
| Siinid | T2 vask (99,9% puhas) või 6061-T6 alumiinium | ASTM B187 | Voolutihedus 1,5-2,0 A/mm², tinatamine valikuline |
| Elektroonilised komponendid | Tööstusliku kvaliteediga PCB-d, Hall-efekti andurid, ARM-protsessorid | IEC 60721-3-3 | Töötemperatuur -25°C kuni +70°C, vastab EMC nõuetele |
| Korpus | CRCA terasleht (1,5-2,0 mm) + epoksüpulbervärvimine | JIS G 3141, ISO 12944 | Korrosioonikindlus C3-C5, IP40-IP54 |
Standardneneite järgimise ja testimise protokollid
Rahvusvaheline standardite raamistik
| Standardnene | Ulatus | Kohaldatavad reitingud |
| IEC 60947-2 | Madalpinge jaotusseadmed – Kaitselülitid | ACB disaini, testimise ja jõudluse globaalne lähtetase |
| EN 60947-2 | IEC 60947-2 Euroopa harmoneeritud versioon | CE-märgistuse vastavus, juurdepääs EL turule |
| GB/T 14048.2 | Hiina riiklik standard, mis on samaväärne standardiga IEC 60947-2 | CCC sertifikaat, Hiina turg |
Kohustuslikud tüübikatsetused (IEC 60947-2)
| Testi kategooria | Spetsiifiline test | Vastuvõtmise kriteeriumid |
| Dielektriline jõudlus | Võimsussageduse vastupidavus (2,5 kV-3,5 kV / 1 min) | Ei mingit riket ega välku |
| Impulsitaluvuse pinge (8kV-12kV 1,2/50μs) | Ei mingit häirivat tühjenemist | |
| Temperatuuri tõus | Pidev vool nimiväärtusel In | Klemmi temp ≤80K (hõbetatud), ≤65K (paljas vask) |
| Lühise katkemine | Ülim purunemisvõime (Icu) – 3 toimingut | Edukas katkestus, püsivaid kahjustusi pole |
| Teenuse katkestusvõime (ICS = 50%-100% Icu) | 3 operatsiooni, jätkuv töövõime | |
| Lühiajaline vastupidavus | Icw 1 sekundiks või 3 sekundiks (termiline ja dünaamiline stress) | Puudub deformatsioon, kontaktkeevitus ega isolatsioonikahjustus |
| Mehaaniline vastupidavus | Koormamata toimingud (tavaliselt 10 000–20 000 tsüklit) | <5% parameetrite triiv, mehaaniline rike puudub |
| Elektriline vastupidavus | Koormustoimingud nimivooluga (tavaliselt 2000–6000 tsüklit) | Kontaktide kulumine <50%, ühtlased väljasõiduomadused |
| Reisiüksuse täpsus | L-S-I-G kõverate kontrollimine | ±10% voolu täpsus, ±20% aja täpsus |
| Keskkonnasõbralik | Niiske kuumus (IEC 60068-2-30), külm, kuiv kuumus | Funktsionaalne pärast konditsioneerimist, ei korrosiooni |
Tehase kvaliteedikontrolli ja ülevaatuse standardid
Sissetuleva materjali QC (IQC)
| Materjal | Ülevaatuse esemed | Proovivõtuplaan | Varustus |
| Vasest kontaktid | Keemiline koostis, juhtivus, mõõtmete tolerants | AQL 0,65, ISO 2859 | Spektromeeter, juhtivusmõõtur, CMM |
| Hõbedamine | Paksus (XRF), nakkuvus (linditest), poorsus | 100% visuaalne, 5% paksuse kontroll | Röntgenfluorestsents, metallurgiline mikroskoop |
| Terasest komponendid | Kõvadus, tõmbetugevus, pinnaviimistlus | AQL 1.0 | Rockwelli kõvaduse tester, tõmbemasin |
| Elektroonilised komponendid | Funktsioonikatse, parameetrite kontrollimine, joodetavus | 100% AOI, 5% funktsionaalne | LCR-meeter, ostsilloskoop, röntgenülevaatus |
Protsessiaegne kvaliteedikontroll (IPQC)
| Jaam | Juhtimisparameetrid | Sagedus | meetod |
| Kontaktide kokkupanek | Kontaktide vahe, rõhk, joondus | Iga 100 ühiku järel | Jõumõõtur, kangmõõtur, optiline komparaator |
| Kaarrenni kokkupanek | Jaotusplaadi vahekaugus, magnetahela terviklikkus | Iga 50 ühiku järel | Go/no-go mõõdikud, voolutiheduse mõõtur |
| Mehhanismi kalibreerimine | Vedrulaadimise aeg, väljalülitusjõud, sulgemiskiirus | Iga üksus | Automatiseeritud katsestend, andmete logimine |
| Reisiüksuse programmeerimine | Kõverate kontrollimine, side test | 100% | Esmane süstimise katsekomplekt, protokolli analüsaator |
Lõplik kvaliteedikontroll (FQC) ja väljuv kvaliteedikontroll (OQC)
| Testitav element | Standardnene | Proovi suurus |
| Dielektriline vastupidavuspinge | 3,5kV AC/1min | 100% |
| Isolatsioonitakistus | >100MΩ @ 500V DC | 100% |
| Kontakti takistus | <50μΩ pooluse kohta | 100% |
| Ajastuse omadused | Sulgemis-/reisiaeg, pooluste vaheline sünkroonimine | 100% |
| Ülevoolureisi kontrollimine | 3 × sisend (hetkeline), 1,05 × tolli (ülekoormus) | 100% |
| Mehaaniline töö | 5 suletud-avamise tsüklit | 100% |
| Visuaalne ja mõõtmete kontroll | Null defekte kriitilistel mõõtmetel | 100% |
| Pakendi terviklikkus | Kukkumistest, vibratsioonitest (ISTA 3A) | AQL 1,0 partii kohta |
Tootmisinfrastruktuur ja tootmisvõimalused
Täiustatud tootmisseadmed
| Seadmete kategooria | Masina spetsifikatsioon | Funktsioon | Mahutavus |
| CNC töötluskeskus | 5-teljeline vertikaalne töötluskeskus (Mazak/Haas) | Täppiskontaktiga töötlemine, keerulised geomeetriad | 5000 kontaktikomplekti kuus |
| Tembeldamine ja vormimine | 200-tonnine progressiivne stantspress (Bruderer) | Vasest siini vormimine, kontaktvedrude tootmine | 10 000 komponenti päevas |
| Pinnatöötlus | Automatiseeritud hõbetamisliin (tünn/rack) | Kontaktplaadi paksus 8-20μm | 2000 kg päevas |
| Plastist vormimine | BMC survevalumasin (300 tonni) | Kaarrenni korpused, isolatsioonikomponendid | 5000 tükki päevas |
| Montaaži automatiseerimine | Robotikoosteelemendid (ABB/Fanuc) | Mehhanismi kokkupanek, järjepidevuse kriitilised toimingud | 500 ühikut päevas rea kohta |
| Testimisseadmed | Esmane sissepritse testikomplekt (võimsus 10 000 A) | Kõrge vooluga reisi kinnitamine | 200 ühikut päevas |
| Kõrgepinge vastupidavuse tester (5kV AC) | Dielektriline testimine | 300 ühikut päevas | |
| Mehaaniline vastupidavuskatse stend | 20 000 tsükli automatiseeritud testimine | 50 ühikut korraga |
Tootmisvõimsus ja teostusajad
| Toote kategooria | Kuu maht | Standardnenene teostusaeg | Kiireloomulise tellimise võimalus |
| Fikseeritud tüüpi ACB (630A-1600A) | 3000 ühikut | 2-3 nädalat | 5 päeva (laokomponendid) |
| Fikseeritud tüüpi ACB (2000A-4000A) | 1500 ühikut | 3-4 nädalat | 7 päeva |
| Väljatõmbetüüp ACB (800A-3200A) | 2000 ühikut | 3-4 nädalat | 10 päeva |
| Väljatõmbetüüp ACB (4000A-6300A) | 800 ühikut | 4-6 nädalat | 14 päeva |
| Kohandatud konfiguratsioonid | Projekti alus | 6-8 nädalat | 4 nädalat |
Inseneri- ja tehnikameeskonna struktuur
| osakond | Personal | Ekspertiis | Kohustused |
| Teadus- ja arendustegevus | 5 inseneri | Toitesüsteemid, elektromagnetiline disain, sisseehitatud tarkvara | Uus tootearendus, kohandamine, patendiportfell |
| Protsessitehnika | 15 inseneri | Tootmisprotsessid, automatiseerimine, kvaliteedisüsteemid | Tootmisliini optimeerimine, SOP dokumentatsioon, saagikuse parandamine |
| Testimine ja valideerimine | 12 inseneri | Suure võimsusega testimine, keskkonnasimulatsioon, töökindluse projekteerimine | Tüübitestide koordineerimine, rikete analüüs, sertifitseerimise haldamine |
| Rakendustehnika | 10 inseneri | Elektrisüsteemi kaitse, valikuline koordineerimine, kasutuselevõtt kohapeal | Kliendi tehniline tugi, skeemi projekteerimine, objekti kasutuselevõtt |
| Kvaliteedi tagamine | 20 tehnikut | ISO 9001, statistilise protsessi juhtimine | Tarnija audit, protsessi audit, parandusmeetmete juhtimine |
Sertifikaadid ja vastavusdokumentatsioon
| Sertifitseerimine | Väljastav asutus | Ulatus | Kehtivus |
| ISO 9001:2015 | ZHONGDA/ SGS | Kvaliteedijuhtimissüsteem | Iga-aastane järelevalve |
| IEC 60947-2 tüübikatsetus | Intertek | Toote ohutus ja jõudlus | Tooteseeria kaupa |
| CE märgistus | Teavitatud asutus (Intertek) | juurdepääs ELi turule | Disainist sõltuv |
| CCC (Hiina) | CQC | Hiina kohustuslik sertifikaat | 5-aastane kehtivusaeg |
Miks meie ACB tootmine erineb
Meie tootmisüksus esindabkaks aastakümmet spetsialiseerumistmadalpinge elektrijaotusseadmetes, mis tarnivad tööstusharu võrdlusaluseid ületavaid õhukaitselüliteid järgmiselt:
Vertikaalne integratsioon: Ettevõttesisene kontaktplaatimine, täppistöötlus ja elektrooniline väljalülitusüksuse programmeerimine tagavad täieliku kvaliteedikontrolli
Investeeringu testimine: 2 miljonit dollarit+ suure võimsusega katselaborites, mis on võimelised kontrollima 150 kA lühist
Digitaalne tootmine: MES-iga integreeritud tootmisliinid täieliku jälgitavusega (partiikirjed, komponentide serialiseerimine)
Kohandamise võimalus: Spetsiaalsetest troopilistest katetest kuni patenteeritud sideprotokollideni projekteerime vastavalt spetsifikatsioonidele
Globaalne vastavus: mitmestandardne sertifitseerimisstrateegia, mis võimaldab sujuvalt turule siseneda enam kui 80 riigis
Tehniliste spetsifikatsioonide, valikuliste koordineerimisuuringute või tehaseauditi ajakava koostamiseks pakub meie insenerimeeskond otsest konsultatsiooni, et tagada teie toitekaitsearhitektuuri vastavus nii praegustele kui ka tulevastele laienemisnõuetele.
- View as
1600A õhukaitselüliti
CDADA on usaldusväärne 1600A Air Circuit Breaker tootja, mis on CB-sertifikaadiga intelligentse kaitsega, mis on loodud raskete tööstuslike elektrijaotusvajaduste jaoks. Kvaliteetsetest komponentidest ja tugevast konstruktsioonist valmistatud õhukaitselülitit on lihtne kasutada ja hooldada ning see sobib sujuvalt tööstuslikesse elektrisüsteemidesse. See on parim valik hulgimüügi ja OEM-i hankimiseks, pakkudes stabiilset ja usaldusväärset jõudlust kõigi tööstuslike toitekaitsenõuete jaoks.
2000A õhukaitselüliti
2000A Air Circuit Breaker on CDADA tehase toode, see sobib suurepäraselt hulgimüügiks ja hulgihankeks koos IEC/GB sertifikaadiga. Toode pakub väljatõmmatavat või fikseeritud tüüpi võimalusi, mis sobivad ideaalselt tööstuslikuks elektrijaotuseks. Me tervitame OEM-i tellimusi kui usaldusväärset ACB tarnijat, millel on avatud sideliides ja mida on lihtne toitesüsteemides kasutusele võtta.
3200A õhukaitselüliti
CDADA on professionaalne ACB tootja ja tarnija Hiinas. See 3200A õhukaitselüliti (DAA2-3200 seeria) sobib suurepäraselt hulgiostmiseks, sobib AC 50Hz, 690V võrkudesse. Sellel on intelligentne kaitse ja täpne selektiivne väljalülitus koos väljatõmbe/fikseeritud valikutega. See on töökindel madalpinge ACB hulgiostjatele, kes vajavad stabiilset toitejaotust.
4000A õhukaitselüliti
4000A Air Circuit Breakerit pakub usaldusväärne tootja CDADA. See on parim valik hulgihanke jaoks, mis on loodud 50 Hz vahelduvvoolu ja 690 V raskeveokite toitesüsteemide jaoks. Sellel ACB-l on intelligentne kaitse ja täpne valikuline väljalülitamine koos paindliku väljatõmbe ja fikseeritud konfiguratsiooniga. Ideaalne lülitusseadmete seadistuste jaoks, me tervitame selle suure võimsusega ACB hulgitellimusi ja OEM-projekte.
6300A õhukaitselüliti
Valige oma tarnijaks CDADA, meie 6300A õhukaitselüliti on hulgihangete jaoks parim valik, IEC/GB sertifitseeritud suure võimsusega seade, mis on ehitatud elektrijaamade ja rasketööstuse jaoks. See on väljatõmmatava ja fikseeritud tüüpi, mis on loodud usaldusväärseks madalpinge toitekaitseks. Oleme usaldusväärne tootja, kes tervitab OEM-projekte ja ACB hulgitellimusi ülemaailmsetele tööstusostjatele.

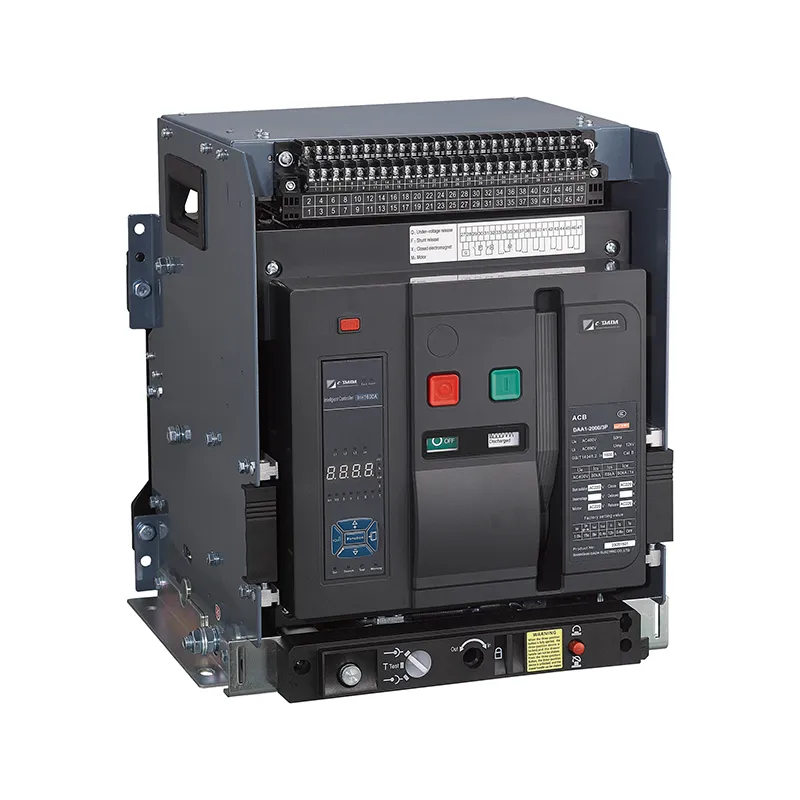

3 faasi õhukaitselüliti
CDADA on 3-faasilise õhukaitselüliti tootja, see toode sobib ideaalselt hulgi hankimiseks, mitmekülgne lahendus tööstuslikele elektrijaotusvõrkudele, mille reiting on 400A-6300A. Sellel on intelligentne kaitse ja täpne valikuline väljalülitus, mis vastab standarditele GB14048.2 ja IEC60947-2. See on 3P ACB originaalseadmete tootjatele ja edasimüüjatele, kes vajavad ülemaailmsete projektide jaoks tugevat ja usaldusväärset madalpinge lülitusseadet.
CDADA on Hiinas tegutsev Õhukaitselüliti tootja ja tarnija. Meie tehas teenindab erinevaid tööstusharusid, nagu elektrisüsteemid, hooneautomaatika ja tööstuslik tootmine, pakkudes paindlikke OEM/ODM lahendusi.
