A 125 15KA miniatuurne kaitselülition mõeldud elektrisüsteemidele, mis nõuavad nii suurt vooluvõimsust kui ka usaldusväärset lühisekaitset. Erinevalt tavalistest madala võimsusega MCB-dest suudab 125A suure katkestusvõimsusega seade tegeleda nõudlike jaotusrakendustega, kus rikkevoolud võivad olla tunduvalt suuremad. See artikkel selgitab, kuidas 125 15KA MCB töötab, mida selle peamised tehnilised andmed tähendavad, kus seda saab kasutada, kuidas seda õigesti valida ja paigaldada ning mida ostumeeskonnad peaksid enne tellimuse esitamist uurima. Samuti uuritakse Shanghai DaDa Electric Co., Ltd. seeria DAB7-125 praktilisi disainifunktsioone, sealhulgas termomagnetilist kaitset, voolu piiravat disaini, suuri kaabliklemme ja 15 kA katkestusvõimet.
Sisukord
- Mis on 125 15KA miniatuurne kaitselüliti?
- Miks on 125A ja 15KA olulised?
- Kuidas kaitsemehhanism töötab?
- Millised funktsioonid parandavad praktilist jõudlust?
- Kus saab 125 15KA MCB-d kasutada?
- Peamised spetsifikatsioonid, mida uurida
- Kuidas valida õiget konfiguratsiooni
- Paigaldamise ja hoolduse kaalutlused
- Levinud probleemid ja ostumured
- Miks Shanghai DaDa Electric Co., Ltd.?
- Korduma kippuvad küsimused
- Lõplikud kaalutlused

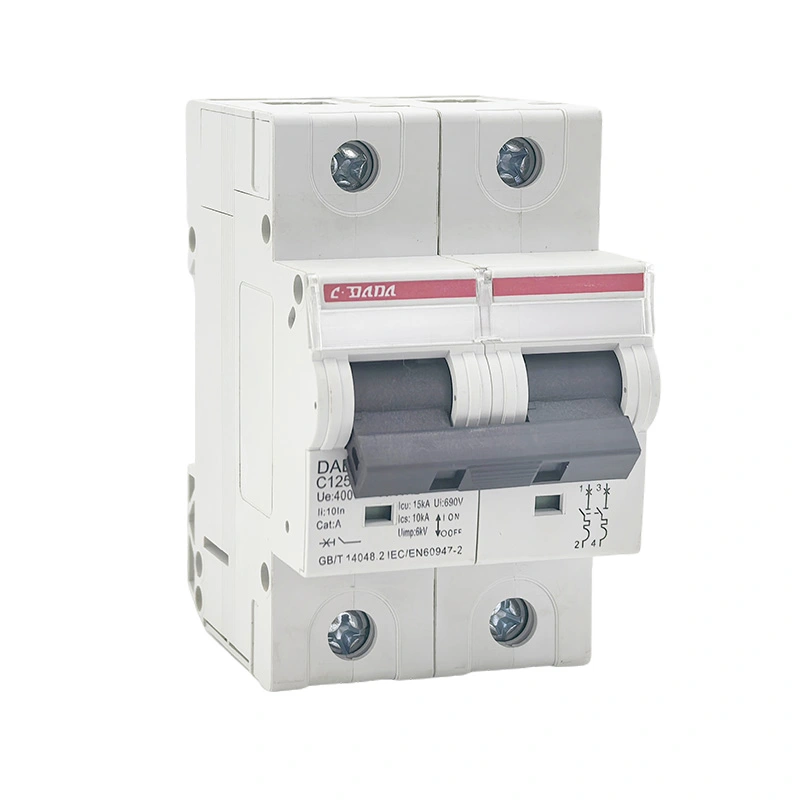

Mis on 125 15KA miniatuurne kaitselüliti?
125 15KA miniatuurne kaitselüliti on kõrge voolutugevusega kaitseseade, mis on ette nähtud elektriahelate katkestamiseks ebatavaliste voolutingimuste ilmnemisel. Tootenimetuses tähistab "125" üldiselt nimivoolu kuni 125 A, samas kui "15KA" viitab 15 kA lühise katkestusvõimsusele kohaldatavates katsetingimustes ja standardis.
Need kaks numbrit kirjeldavad erinevaid elektrilisi omadusi. 125A reiting puudutab voolu, mida kaitselüliti on ette nähtud kandma kindlaksmääratud töötingimustes. 15 kA näitaja on seotud tulevase lühisevoolu tasemega, mida kaitselüliti saab oma määratud tingimustes ohutult katkestada.
See eristamine on oluline, kui insenerid võrdlevad kaitselüliteid. Suurem nimivool ei tähenda automaatselt suuremat lühise katkestusvõimet. Mõlemat väärtust tuleb hinnata paigaldise elektriliste omaduste suhtes.
Shanghai DaDa Electric Co., Ltd.seeria DAB7-125 on välja töötatud tööstuslike ja kaubanduslike elektrijaotusrakenduste jaoks. Selle avaldatud tooteteave tuvastab 125A maksimaalse nimivoolu ja suure katkestusvõimsuse, sealhulgas 15kA. Tootja määrab ka termomagnetilise kaitse ja voolu piirava konstruktsiooni.
Miks on 125A ja 15KA olulised?
Elektrijaotussüsteemid võivad sisaldada märkimisväärset rikkeenergiat, eriti trafode, jaotuskilpide, tööstusmasinate ja suurte võimsuskoormuste läheduses. Kui kaitseseade puutub kokku rikkevooluga, mis ületab selle kindlaksmääratud katkestusvõimet, võivad tagajärjed hõlmata seadme kahjustusi, liigset kaartekke ja tõsiseid ohutusriske.
15 kA katkestusvõimsus tagab suurema katkestusvaru kui paljud tavalised väikese katkestusvõimsusega MCB-d. Tegelik sobivus oleneb aga paigalduskohas eeldatavast lühisvoolust ja kehtiva elektristandardi nõuetest.
| Parameeter | Mida see näitab | Miks see on oluline |
|---|---|---|
| 125A | Nimivool | Määrab kaitselüliti normaalse voolu kandevahemiku. |
| 15 kA | Kõrge lühise katkestusvõime | Aitab kaitselülitil katkestada määratud kõrged rikkevoolud. |
| Termoreis | Ülekoormuskaitse | Reageerib püsivatele ülemäärasetele voolutingimustele. |
| Magnetreis | Lühisekaitse | Tagab kiire töö raskete rikete korral. |
| Voolu piiramine | Veaenergia vähendamine | Võib aidata piirata allavoolu seadmetele avaldatavat stressi. |
Jaotussüsteemi projekteerimisel tuleks seetõttu valida kaitselüliti tegeliku koormuse arvutuse, juhtme nimiväärtuse, rikkevoolu arvutamise, pinge, sageduse, pooluste konfiguratsiooni ja koordineerimisnõuete hulgast, mitte ainult nimivoolu järgi.
Kuidas kaitsemehhanism töötab?
Kaasaegne MCB ühendab üldiselt kaks peamist väljalülituspõhimõtet: termokaitse ja magnetkaitse. Need kaks mehhanismi käsitlevad erinevat tüüpi liigvoolusündmusi.
Termokaitse reageerib ülekoormustingimustele, mis aja jooksul püsivad. Kui vool ületab ettenähtud töötaseme, põhjustab kuumus termoelemendi tööle ja vooluringi avamisele.
Magnetkaitse on mõeldud suure vooluga rikketingimuste jaoks. Tugev magnetreaktsioon võib tugeva lühise korral väljalülitusmehhanismi kiiresti aktiveerida.
Kui rikke katkestuse ajal kontaktid eralduvad, võib tekkida elektrikaar. Sisemised kaarehaldusstruktuurid aitavad kaare katkestuse ajal kontrollida ja kustutada.
Voolu piirav konstruktsioon võib vähendada lühise korral vooluahelast läbilaskvat energiat, aidates vähendada ühendatud komponentide pinget.
DAB7-125 tooteteave kirjeldab termilise ja magnetilise väljalülitamise funktsiooni, väljalülitusvaba mehhanismi ja voolu piiravat konstruktsiooni. Need funktsioonid on eriti olulised rakenduste puhul, kus kaitseseade peab järjekindlalt reageerima nii pikaajalistele ülekoormustele kui ka suure vooluga riketele.
Millised funktsioonid parandavad praktilist jõudlust?
Elektrikaitseseadmeid ei hinnata ainult selle voolutugevuse järgi. Mehaaniline konstruktsioon, terminali konstruktsioon, kontaktmaterjalid, kinnitusviis ja sisemine kaarejuhtimisseade võivad kõik mõjutada praktilist kasutatavust.
- Suur purunemisvõime:15 kA spetsifikatsioon tagab suurema lühise katkestusvõime kui paljud tavalised väikese katkestusvõimsusega MCB-d.
- Suured kaabliklemmid:DAB7-125 seeria on konstrueeritud suurte klemmidega, mis sobivad kuni 35 mm² vask- ja alumiiniumjuhtmetele vastavalt tootja avaldatud teabele.
- Reisivaba mehhanism:Kaitselüliti suudab säilitada oma kaitsefunktsiooni isegi siis, kui töömehhanismi hoitakse asendis ON.
- Positiivne kontakti näit:Kontakti oleku selge märge võib hõlbustada kontrolli ja hooldust.
- Termomagnetiline töö:Erinevaid liigvoolutingimusi saab lahendada täiendavate väljalülitusmehhanismide abil.
- Paigaldus DIN-liistule:Moodulkinnitus lihtsustab paigaldamist ühilduvatesse jaotusseadmetesse.
- Leegiaeglustav korpus:Avaldatud DAB7-125 teave täpsustab PA66 leegiaeglustavat korpuse materjali.
Need üksikasjad on turustajate ja süsteemiintegraatorite jaoks olulised, sest paigaldamise tõhusus ja hooldatavus võivad mõjutada kogu kasutuskogemust, mitte ainult esialgset ostuhinda.
Kus saab 125 15KA MCB-d kasutada?
125A suure katkestusvõimsusega MCB-d võib kaaluda elektrijaotussüsteemide puhul, kus vooluahela vool ja rikke tase jäävad seadme määratud töövahemikku. Tüüpilised rakenduskeskkonnad võivad hõlmata tööstusrajatisi, ärihooneid, seadmete jaotuspaneele ja muid kõrgema voolu vooluahelaid.
| Rakendus | Tüüpiline nõue | Võimalik kasu |
|---|---|---|
| Tööstuslik levitamine | Suuremad voolukoormused ja nõudlikud rikketingimused | Suur vooluvõimsus koos lühisekaitsega |
| Ärihooned | Usaldusväärne jaotuskaitse | Kompaktne moodulkaitse jaotusahelatele |
| Masinasüsteemid | Elektriseadmete ja sööturite kaitse | Soojus- ja magnetreaktsioon liigvoolule |
| Jaotuspaneelid | Ruumisäästlikud kaitseseadmed | DIN-liistu paigaldus ja moodulehitus |
| Energiamahukad seadmed | Suurem vooluahela vool | Kuni 125A nimivoolu konfiguratsioon olenevalt valitud mudelist |
Kasutussobivus tuleb alati kinnitada kogu elektriprojektiga. Pinge, sagedus, võimalik rikkevool, juhtme suurus, ümbritseva õhu temperatuur, pooluse konfiguratsioon ja kohaldatavad paigaldusreeglid võivad muuta sobivat kaitselüliti valikut.
Peamised spetsifikatsioonid, mida uurida
Ostjad keskenduvad sageli "125A" ja "15kA"-le, kuna neid on lihtne mõista. Professionaalsed hanked nõuavad aga laiemat spetsifikatsiooni läbivaatamist.
| Spetsifikatsioon | Ostu küsimus |
|---|---|
| Nimivool | Kas valitud nimiväärtus vastab arvutatud vooluahela koormusele ja juhtme läbilaskevõimele? |
| Katkestusvõime | Kas määratud 15kA võimsus sobib tulevase rikkevoolu jaoks? |
| Nimipinge | Kas kaitselüliti vastab süsteemi pingele ja jaotuskorraldusele? |
| Pooluste arv | Kas vooluahel vajab 1P, 2P, 3P, 4P või muud konfiguratsiooni? |
| Reisi kõver | Kas valitud vabastusomadused ühilduvad ühendatud koormusega? |
| Kohaldatav standard | Kas toode vastab sihtturul ja paigaldusel nõutavale standardile? |
| Terminali võimsus | Kas klemmid mahutavad ohutult määratud juhi? |
| Paigaldusmeetod | Kas on vaja paigaldada DIN-liistu või mõni muu paigaldusviis? |
Näiteks standardites IEC 60947-2 ja IEC/EN 60898-1 kasutatakse kaitselülitite jaoks erinevaid klassifikatsioone ja testimisraamistikke. Avaldatud tootjaandmed võivad seetõttu olenevalt standardist ja tootekategooriast sisaldada nii Icu kui ka Icn terminoloogiat. Ostja peaks täpselt kontrollima, milline reiting kehtib kavandatud paigalduse pinge ja töötingimuste juures.
Kuidas valida õiget konfiguratsiooni
125 15KA miniatuurse kaitselüliti valimine peaks algama pigem elektrisüsteemist kui tootekataloogist. Lihtne valikuprotsess võib vähendada kaitselüliti ja vooluringi mittevastavuse ohtu.
- Määrake disainivool.Arvutage eeldatav pidev ja katkendlik koormusvool.
- Kontrollige juhi reitingut.Kaitseseade peaks olema kooskõlas kaabli lubatud vooluga tegelikes paigaldustingimustes.
- Määrake tulevane lühisvool.Valitud katkestusvõime peaks vastama paigalduskoha veatasemele.
- Kinnitage pinge ja sagedus.Veenduge, et kaitselüliti on elektrisüsteemi jaoks ette nähtud.
- Valige postide paigutus.Võtke arvesse nõudeid faasi- ja nulljuhtmetele.
- Vaadake üle reisi omadused.Väljalülituskõver peaks sobima ühendatud koormuse ja eeldatavate sisselülitustingimustega.
- Kinnitage standardid ja sertifikaadid.Kontrollige sihtturu nõudeid, projekti spetsifikatsiooni ja kohalikke elektrieeskirju.
- Kontrollige füüsilist ühilduvust.Kinnitage mõõtmed, klemmi suurus, DIN-liistuga ühilduvus ja paneelide vahe.
Paigaldamise ja hoolduse kaalutlused
Korrektne paigaldamine on iga suure vooluga kaitseseadme jaoks hädavajalik. Isegi hästi läbimõeldud kaitselüliti ei suuda kompenseerida vale suurusega juhtmeid, lahtisi klemme, sobimatuid korpuseid või valesid paigaldusviise.
- Enne paigaldamist kontrollige kaitselüliti mudelit ja reitingut.
- Eraldage elektritoide ja järgige kehtivaid ohutusprotseduure.
- Veenduge, et juhtme ristlõige on terminaliga ühilduv.
- Valmistage juhtmed õigesti ette ja vältige kahjustatud või valesti eemaldatud kaabliotsi.
- Pingutage klemmid vastavalt tootja määratud nõuetele.
- Veenduge, et kaitselüliti oleks kindlalt ühilduvale DIN-liistule kinnitatud.
- Kontrollige, kas korpus pakub sobivat kaitset ja vaba ruumi.
- Kontrollige regulaarselt klemmide ülekuumenemise, värvimuutuse või mehaanilise lõtvuse märke.
- Katsetage kaitsesüsteemi vastavalt paigalduse hooldusnõuetele.
Hooldusgraafikud peaksid kajastama keskkonda ja töötsüklit. Suure koormuse, sagedase ümberlülitamise, tolmu, vibratsiooni või kõrge temperatuuriga tööstuspaigaldised võivad vajada sagedasemat kontrolli kui väikese koormusega sisejaotussüsteemid.
Levinud probleemid ja ostumured
Kõrge vooluga MCB-de ostjad seisavad sageli silmitsi mitmete praktiliste väljakutsetega. Nende probleemide lahendamine enne hanget võib vältida viivitusi ja installiprobleeme.
Mõnes tooteloendis mainitakse ainult üldist "suurt purunemisvõimet". Ostjad peaksid küsima täpset reitingut, standardit, pinget ja testimise alust.
125A valimine ilma kaabli läbilaskevõimet ja tegelikku projekteerimisvoolu kontrollimata võib tekitada koordineerimisprobleeme.
Suuremate juhtmete jaoks on vaja klemme, mis on ette nähtud nõutava ristlõikepindala vastuvõtmiseks. Enne ostmist tuleb kinnitada terminali ühilduvus.
Rahvusvahelised ostjad vajavad projekti heakskiitmiseks sageli tehnilisi kirjeldusi, sertifikaate, jooniseid ja tooteteavet.
Professionaalne tarnija peaks suutma esitada selged tooteandmed ja aitama ostjatel mõista erinevusi nimivoolu, katkestusvõimsuse, väljalülitusomaduste ja paigaldusnõuete vahel.
Miks Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.arendab ja toodab vooluahela kaitsetooteid tööstuslikele ja kaubanduslikele elektrirakendustele. Selle avaldatud tooteportfell sisaldab MCB-sid, MCCB-sid, RCBO-sid, RCCB-sid ja nendega seotud vooluahela kaitseseadmeid.
DAB7-125 seeria on positsioneeritud rakenduste jaoks, mis nõuavad suuremat vooluvõimsust ja suurt lühise katkestusvõimet. Avaldatud spetsifikatsioonid hõlmavad 15 kA suurt katkestusvõimet, termomagnetilist väljalülitusfunktsiooni, voolu piiravat konstruktsiooni, positiivse kontakti näitu ja suuremate juhtmete jaoks sobivaid klemme. :contentReference[oaicite:1]{index=1}
Tootja tehaseinfos kirjeldatakse ka spetsiaalseid stantsimise, punktkeevitamise, neetimise, survevalu ja montaažitöökodasid, mis toetavad nii MCB kui ka MCCB toodete tootmist. :contentReference[oaicite:2]{index=2}
Turustajate, elektriliste hulgimüüjate, paneelide ehitajate ja originaalseadmete tootjate klientide jaoks võib seda tüüpi tootmisvõimalus olla kasulik, kui järjepidev toote tarnimine, tehniline dokumentatsioon ja konfiguratsioonitugi on ostuotsuse olulised osad.
| Ostja nõue | Asjakohane DAB7-125 tunnus |
|---|---|
| Tugeva vooluahela kaitse | Nimivool kuni 125A |
| Kõrgemad lühisenõuded | Kuni 15kA katkestusvõimsus vastavalt avaldatud tooteinfole |
| Ülekoormuskaitse | Termilise väljasõidu funktsioon |
| Reaktsioon lühisele | Magnetväljasõidu funktsioon |
| Suuremad juhid | Suured kaabliklemmid, mis on ette nähtud kuni 35 mm² juhtmetele vastavalt tootja andmetele |
| Paneeli paigaldamine | Modulaarne DIN-liistu paigalduskonstruktsioon |
Toote spetsifikatsioonid tuleks alati enne projekti lõplikku kinnitamist kinnitada uusima tehnilise dokumentatsiooniga, eriti kui kaitselüliti paigaldatakse kõrge rikkevooluga keskkonda või reguleeritud elektrisüsteemi.
Korduma kippuvad küsimused
15KA viitab 15 kA lühise katkestusvõimele kohaldatavates kindlaksmääratud katsetingimustes. See näitab eeldatava lühisevoolu taset, mida seade on kavandatud katkestama vastavalt selle kohaldatavale väärtusele ja standardile.
Ei. Valimisel tuleb arvesse võtta juhtme võimsust, koormuse karakteristikuid, süsteemi pinget, ümbritsevaid tingimusi, rikkevoolu, pooluste konfiguratsiooni ja kehtivaid elektrinõudeid.
125A on seotud kaitselüliti nimivooluga, samas kui 15kA viitab selle lühise katkestusvõimele. Need kirjeldavad kaitseseadme erinevaid omadusi.
Seda võib kaaluda sobivate tööstuslike jaotusahelate jaoks, kui elektrisüsteem vastab toote määratud nimiväärtustele ja paigaldusnõuetele.
Ei. Katkestusvõime on ainult üks valikutegur. Samuti tuleb hinnata pinget, nimivoolu, väljalülitusomadusi, juhtmete koordineerimist, pooluste konfiguratsiooni ja paigaldustingimusi.
Termokaitse käsitleb püsivaid ülekoormustingimusi, samas kui magnetkaitse reageerib kiiresti suure vooluga rikketingimustele, nagu lühised.
Shanghai DaDa Electricu avaldatud DAB7-125 teabes öeldakse, et selle suured kaabliklemmid sobivad kuni 35 mm² vask- ja alumiiniumkaablite jaoks. Juhtmete täpne paigutus tuleks alati enne paigaldamist kinnitada kehtiva tehnilise dokumentatsiooniga.
Ostjad peaksid taotlema tehnilist andmelehte, kohaldatavaid standardeid, nimipinget, katkestusvõimsuse andmeid, reisi omadusi, mõõtmete jooniseid, terminali teavet, sertifikaate ja pakendi üksikasju, mis on asjakohased sihtturu jaoks.
Lõplikud kaalutlused
125 15KA miniatuurne kaitselüliti vastab konkreetsele nõuete kombinatsioonile: suhteliselt suur vooluvõimsus ja täiustatud lühise katkestusvõime. Inseneride ja ostumeeskondade jaoks on õige tehnilise otsuse tegemiseks oluline mõista, mida iga reiting endast kujutab.
Kõige olulisemad kaalutlused ulatuvad kaugemale kui numbrid "125A" ja "15kA". Täielik hindamine peaks hõlmama nimipinget, rikkevoolu, väljalülitusomadusi, pooluse konfiguratsiooni, juhtmete ühilduvust, kohaldatavaid standardeid, paigalduskeskkonda ja füüsilisi mõõtmeid.
Shanghai DaDa Electric Co., Ltd.seeria DAB7-125 ühendab endas kõrge voolukaitse termomagnetilise töö, voolu piirava disaini, suurte kaabliklemmide ja avaldatud kuni 15 kA katkestusvõimega. Need omadused muudavad toote asjakohaseks paljude tööstuslike ja kaubanduslike jaotusrakenduste jaoks, kui see on elektrisüsteemiga õigesti sobitatud.
