AnMCCB koos lekkekaitsegaühendab ühes koordineeritud lahenduses tavapärase vormitud korpusega kaitselüliti funktsioonid rikkevoolukaitsega. Ärihoonete, tööstusrajatiste, seadmete tootjate ja elektritöövõtjate jaoks võib see lahendada ühise väljakutse: kaitsta toiteahelat ülekoormuste ja lühiste eest, tuvastades samas potentsiaalselt ohtliku lekkevoolu.
Võti ei ole lihtsalt rohkemate funktsioonidega kaitselüliti valimine. Seade peab vastama süsteemi pingele, nimivoolule, lühisetingimustele, pooluste konfiguratsioonile, lekkevoolu seadistusele, paigalduskeskkonnale ja kooskõlastusnõuetele. See juhend selgitab, kuidas tehnoloogia töötab, milliseid probleeme see lahendab ja mida ostjad peaksid enne lekkekaitsega MCCB määramist kontrollima.
Sisukord
- 1. Mis on lekkekaitsega MCCB?
- 2. Kuidas lekkekaitse töötab?
- 3. Milliseid elektriprobleeme see lahendada saab?
- 4. Miks ühendada MCCB ja lekkekaitse?
- 5. Kus kasutatakse lekkekaitsega MCCB-d?
- 6. Mida peaksid ostjad enne valikut kontrollima?
- 7. Põhiparameetrite selgitus
- 8. MCCB koos lekkekaitse vs eraldi kaitseseadmetega
- 9. Paigaldus- ja hoolduskaalutlused
- 10. Shanghai DaDa Electric Co., Ltd. ja lekkekaitselahendused
- 11. Korduma kippuvad küsimused
- 12. Järeldus
1. Mis on lekkekaitsega MCCB?
Valatud korpusega kaitselüliti, mida tavaliselt nimetatakse MCCB-ks, on ette nähtud madalpinge elektriahelate kaitsmiseks selliste tingimuste eest nagu ülekoormus ja lühis. Erinevalt põhikaitselülitist saab MCCB-d valida paljude voolutugevuste ja katkestusvõimsuste vahel, muutes selle sobivaks kaubanduslike ja tööstuslike jaotussüsteemide jaoks.
AnMCCB koos lekkekaitsegalisab nendele tavapärastele kaitsefunktsioonidele rikkevoolu või maanduslekke tuvastamise. Kui tuvastatakse ebanormaalne lekkevool ja see jõuab konfigureeritud töötasemeni, võib kaitsemehhanism käivitada väljalülituse ja katkestada mõjutatud vooluahela.
See kombinatsioon on eriti kasulik, kui elektrikonstruktorid soovivad mitut kaitsekihti ilma tarbetult keerukat paneelide paigutust loomata. Kaubanduslikud tooted on saadaval integreeritud MCCB-pluss-rikkevoolulahendustena või MCCB-dena koos ühilduvate rikkevoolumoodulitega. IEC 60947-2 sisaldab nõudeid rikkevoolukaitsega kaitselülititele, samas kui tootjad võivad pakkuda erinevaid konfiguratsioone ja reguleerimisvahemikke.
2. Kuidas lekkekaitse töötab?
Terves elektriahelas peaks väljuvate juhtide kaudu voolav vool vastama vooluahela kaudu tagasi pöörduvale voolule. Lekkeseisund tekib siis, kui osa voolust läheb ettekavatsematule teele, näiteks isolatsiooni halvenemise, ühendatud seadmete või pingestatud osaga kontakteerumise tõttu.
Lekkekaitse jälgib selle tasakaalustamatusega seotud jääkvoolu. Kui mõõdetud rikkevool ületab seadme konfigureeritud tööläve, saadab kaitsesüsteem väljalülitussignaali MCCB mehhanismile.
Sõltuvalt toote konstruktsioonist võib lekkekaitse pakkuda reguleeritavat jääkvoolu, viivitust, testimisfunktsioone, häirenäidikut või muid jälgimisfunktsioone. Kaubanduslikud MCCB lekkekaitsetooted näitavad, et tundlikkuse ja viivituse sätted võivad olenevalt kasutatavast rakendusest oluliselt erineda.
Miks see erineb ülekoormuskaitsest?
Ülekoormuskaitse ja lekkekaitse reageerivad erinevatele probleemidele. Ülekoormatud vooluahel võib võtta liigset voolu, kuna ühendatud on liiga palju koormusi või kuna seadmed töötavad üle ettenähtud võimsuse. Lekkeviga puudutab aga ettenähtud juhtivalt teelt välja pääsevat voolu.
Seetõttu ei taga lihtsalt ülekoormuskaitse võime suurendamine automaatselt sobivat lekkekaitset. Elektrijaotussüsteemi projekteerimisel tuleks neid kahte funktsiooni eraldi käsitleda.
3. Milliseid elektriprobleeme see lahendada saab?
Tehastes, ärihoonetes ja infrastruktuuriprojektides kasutatavad elektriseadmed võivad nõudlikes tingimustes töötada pikka aega. Niiskus, tolm, isolatsiooni vananemine, mehaanilised kahjustused, paigaldusvead ja seadmete riknemine võivad kõik kaasa aidata ebatavalistele vooluteedele.
Kahjustatud või vananev isolatsioon võib tekitada soovimatuid vooluteid, mis ei pruugi käituda nagu tavaline lühis.
Jääkvoolukaitse võib aidata tuvastada lekketingimusi, mis nõuavad vooluahela kiiret lahtiühendamist.
Kaitsefunktsioonide kombineerimine võib korraldust lihtsustada võrreldes mitme sõltumatu komponendi kasutamisega.
Tegelik kaitsetase sõltub kogu elektrisüsteemist, seadme konfiguratsioonist ja paigaldustingimustest. Lekkekaitsega MCCB-d tuleks seetõttu käsitleda pigem korralikult kavandatud kaitseskeemi osana kui universaalse lahendusena iga elektriohu korral.
4. Miks ühendada MCCB ja lekkekaitse?
Paljude elektriprojektide puhul on peamiseks atraktsiooniks võimalus täita mitmeid kaitsenõudeid kooskõlastatud seadmekorralduses. See võib olla väärtuslik, kui paneeli ruum, paigaldusaeg ja süsteemi koordineerimine on olulised.
1. Mitu kaitsefunktsiooni
Õigesti konfigureeritud seade võib pakkuda ülekoormus-, lühise- ja rikkevoolukaitset samas kaitsearhitektuuris. See muudab inseneride jaoks lihtsamaks toite- või jaotusahela määratletud kaitsestrateegia loomise.
2. Tõhusam paneelikujundus
Integreeritud või tihedalt sobitatud kaitsekomponendid võivad vähendada vajadust eraldiseisvate seadmete, juhtmestiku ja paigaldusviiside järele. Rikkevoolukaitsega MCCB-de tootjad tõstavad praktiliste eelistena esile kompaktset paigaldust ja väiksemaid komponentide nõudeid.
3. Reguleeritav kaitse
Mõned tooted pakuvad reguleeritavaid rikkevoolu lävesid ja viivitusi. See võimaldab kaitsekorraldust kohandada erinevatele vooluringidele, selle asemel, et tugineda iga rakenduse jaoks ühele fikseeritud seadistusele.
4. Süsteemi lihtsam planeerimine
Kui ülekoormuse, lühise ja lekke nõudeid vaadeldakse koos, saavad insenerid üksikute komponentide iseseisva valimise asemel hinnata kogu kaitsestrateegiat.
5. Kus kasutatakse lekkekaitsega MCCB-d?
Sobiv rakendus sõltub elektrikonstruktsioonist, kohalikest nõuetest ja toote spetsifikatsioonidest. Tüüpilised rakendusvaldkonnad hõlmavad järgmist:
- Ärihoonete jaotuskilbid
- Tööstuslikud elektrijaotussüsteemid
- Tehase tootmisseadmed
- Mootorite ja masinate söötjad
- Töökojad ja tootmisrajatised
- Infrastruktuuri- ja kommunaalpaigaldised
- Maanduslekke jälgimist vajavad elektriseadmed
- Jaotussüsteemid, kus paneelide ruum on piiratud
- Projektid, mis nõuavad koordineeritud ülekoormus-, lühise- ja rikkevoolukaitset
MCCB-sid kasutatakse laialdaselt tööstuslikus ja kaubanduslikus levitamises, kuna nende praegused reitingud ja katkestusvõimalused võivad hõlmata rakendusi, mis jäävad väikeste harulülitite tüüpilisest valikust kaugemale.
6. Mida peaksid ostjad enne valikut kontrollima?
Ainult nimivoolul põhineva lekkekaitsega MCCB valimine võib paigaldamise ajal probleeme tekitada. Ostjad peaksid enne mudeli kinnitamist andma tootjale või elektriinsenerile piisava süsteemiteabe.
- Nimivool:Määrake eeldatav pidev koormus ja valige sobiv voolutugevus kogu vooluahela konstruktsiooni põhjal.
- Tööpinge:Kontrollige süsteemi pinget ja seda, kas toode sobib ettenähtud vahelduvvoolurakenduseks.
- Pooluste arv:Kontrollige, kas süsteem vajab 3P, 4P või muud konfiguratsiooni.
- Lühise võimalus:Kontrollige saadaolevat võimalikku rikkevoolu ja veenduge, et kaitselülitil oleks sobiv katkestusvõimsus.
- Lekketundlikkus:Määrake kavandatud kaitsestrateegia jaoks vajalik tööjääkvool.
- Aja viivitus:Mõelge, kas üles- või allavoolu seadmetega koordineerimiseks on vaja kohest tööd või viivitusega reageerimist.
- Paigaldustingimused:Vaadake üle ümbritseva õhu temperatuur, ümbris, niiskus, kõrgus ja muud olulised keskkonnategurid.
- Standardid ja sertifikaadid:Kinnitage sihtturul nõutavad standardid ja kinnitused.
7. Põhiparameetrite selgitus
Järgmised parameetrid on eriti olulised erinevate MCCB lekkekaitsetoodete võrdlemisel.
| Parameeter | Miks see on oluline | Mida ostjad peaksid kinnitama |
|---|---|---|
| Nimivool (in) | Määrab voolutaseme, mida kaitselüliti on ette nähtud teatud tingimustel kandma. | Sobitage kaitselüliti vooluahela koormuse ja juhtme konstruktsiooniga. |
| Nimipinge (Ue) | Määrab rakenduse elektrilise tööpinge. | Kinnitage ühilduvus süsteemi pingega. |
| Katkestusvõime | Näitab tõrkevoolu, mida kaitselüliti saab kindlates katsetingimustes ohutult katkestada. | Võrrelge toote hinnangut saadaoleva lühisvooluga. |
| Lekkevoolu seadistus | Määrab rikkevoolu taseme, mille juures lekkekaitse töötab. | Kinnitage vajalik tundlikkus ja reguleerimisvahemik. |
| Aja viivitus | Võib aidata koordineerida lekkekaitset teiste kaitseseadmetega. | Kontrollige, kas nõutav vastus on kohene või hilinenud. |
| Poolakate arv | Määrab, millised juhtmed on lülitatud ja kaitstud. | Kinnitage 3P, 4P või muu nõutav konfiguratsioon. |
| Standardid | Pakub raamistikku toote jõudluseks ja testimiseks. | Kontrollige kohaldatavaid IEC, piirkondlikke ja projekti nõudeid. |
Näiteks võivad praegused rikkevoolukaitsega kaubanduslikud tooted pakkuda erinevaid nimivoolu, pooluse konfiguratsiooni, tööpinge ja katkestusvõime kombinatsioone. Neid spetsifikatsioone tuleks alati võrrelda tegeliku toote andmelehega, mitte eeldada ainult tootekategooriat.
8. MCCB koos lekkekaitse vs eraldi kaitseseadmetega
Tehniliselt sobivad nii integreeritud kui ka eraldiseisvad kaitsemeetmed. Parem konfiguratsioon sõltub projekti elektriarhitektuurist, ruumivajadusest, kooskõlastusstrateegiast ja hankeeelistustest.
| Kaalutlus | MCCB koos lekkekaitsega | Eraldi kaitsekorraldus |
|---|---|---|
| Paneeli paigutus | Võib pakkuda kompaktset paigutust. | Võib vajada täiendavat paigaldusruumi. |
| Juhtmed | Võib vähendada eraldi kaitsekomponentide vahelist ühendust. | Võib vajada täiendavat juhtmestikku ja kooskõlastamist. |
| Kaitsefunktsioonid | Disainitud kombineeritud kaitsekorralduse ümber. | Funktsioone saab valida iseseisvalt. |
| Hooldus | Vähem eraldi komponente võib kontrollimist lihtsustada. | Üksikuid komponente saab sõltuvalt konstruktsioonist eraldi välja vahetada. |
| Kohandamine | Sõltub saadaolevatest kaitselülititest ja lekkekaitse konfiguratsioonidest. | Võib pakkuda paindlikkust erinevate seadmete kombineerimisel. |
Oluline on see, et integratsioon ei tähenda automaatselt sobivust. Valitud kombinatsioon peab siiski vastama paigaldise elektrinõuetele.
9. Paigaldus- ja hoolduskaalutlused
Õige paigaldus on sama oluline kui õige kaitselüliti valimine. Isegi hästi läbimõeldud lekkekaitsega MCCB ei pruugi tagada ettenähtud jõudlust, kui juhtmestik, maandus, seadistused või paigalduskeskkond on valed.
Kontrollige juhtmeid hoolikalt
Järgige tootja ühendusskeemi ja paigaldusjuhiseid. Vajadusel peavad faasi- ja nulljuhtmed olema õigesti paigutatud, et rikkevoolu tuvastamise süsteem töötaks ettenähtud viisil.
Kontrollige lekke seadistust
Ärge eeldage, et madalaim saadaolev lekkevoolu seadistus on automaatselt sobiv. Seade peaks vastama kavandatud kaitsefunktsioonile ja vooluahela elektrilistele omadustele.
Kaaluge selektiivsust
Suured jaotussüsteemid võivad sisaldada mitut kaitseseadet. Nende tööomadused tuleks koos üle vaadata, et asjakohane allavoolu rike ei lahutaks asjatult lahti palju suuremat osa paigaldist.
Tehke funktsionaalne testimine
Kui toode pakub testimisfunktsiooni, tuleks katsetamisel järgida tootja soovitatud protseduuri ja paigaldusele kehtivaid nõudeid. Mõned rikkevooluseadmed pakuvad testimisfunktsioone ja täiendavaid jälgimisfunktsioone.
10. Shanghai DaDa Electric Co., Ltd. ja lekkekaitselahendused
Shanghai DaDa Electric Co., Ltd. pakub MCCB-lahendusi, mis on loodud rakendustele, kus tavaline vooluahela kaitse ja lekkekaitse peavad koos töötama. Selle DAM1L-seeria on näide integreeritud rikkevoolukaitsega MCCB-st, mis on mõeldud kasutamiseks, sealhulgas hoonete elektrisüsteemides, tööstusobjektides ja muudes madalpinge jaotuskeskkondades.

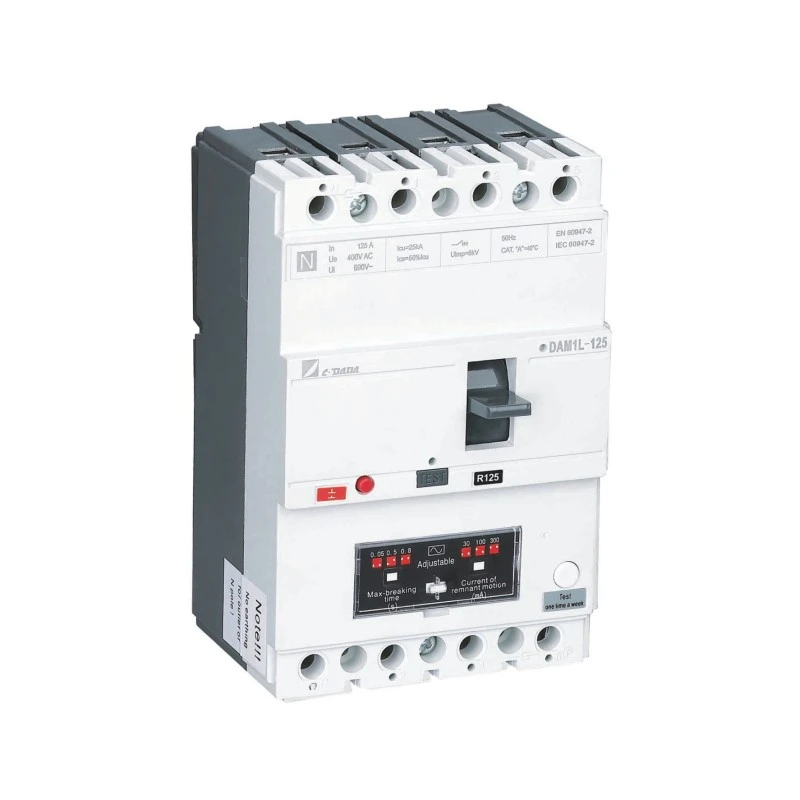

Tooteteave näitab selliseid konfiguratsioone nagu neljapooluseline konstruktsioon, lai nimivooluvahemik ja reguleeritav maanduslekkekaitse. Olenevalt mudelist saab lekke töövoolu konfigureerida kindlaksmääratud vahemikus, mis võimaldab kaitsestrateegiat erinevatele rakendustele kohandada.
Välismaiste ostjate, turustajate, paneelide ehitajate ja elektritöövõtjate jaoks on kõige kasulikum lähenemine tarnijale enne hinnapakkumise küsimist esitada projekti nõuded. See aitab kindlaks teha, kas vajalik voolutugevus, pooluste paigutus, lekke seadistus, katkestusvõime ja sertifikaat on kavandatud konfiguratsioonis saadaval.
Päringusse lisatav teave
- Nõutav nimivool
- Süsteemi pinge ja sagedus
- Pooluste arv
- Nõutav lekkevoolu tundlikkus
- Nõutav viivitusfunktsioon
- Eeldatav lühisvool või vajalik katkestusvõime
- Paigalduskeskkond
- Sihtturg ja sertifitseerimisnõuded
- Nõutav kogus
- OEM- või kohandatud nõuded, kui see on kohaldatav
Nende üksikasjade esitamine alguses võib muuta tehnilist suhtlust tõhusamaks ja vähendada riski, et valitakse kaitselüliti, mis ei sobi lõpliku paigaldusega.
11. Korduma kippuvad küsimused
Lekkekaitse tuvastab tahtmatust vooluteest põhjustatud rikkevoolu ja võib käivitada kaitselüliti väljalülitumise, kui konfigureeritud töölävi on saavutatud. See lahendab tavapärasest ülekoormus- ja lühisekaitsest erineva olukorra.
Ei. Tavaline MCCB pakub selliseid funktsioone nagu ülekoormus- ja lühisekaitse, samas kui lekkekaitsega konfiguratsioon lisab rikkevoolu tuvastamise ja kaitse.
Lekkekaitse võib aidata tuvastada teatud ebanormaalseid vooluteid, mis võivad kaasa aidata elektriohtudele. Tulekahju vältimine sõltub aga terviklikust elektripaigaldist, seadmete seisukorrast, kaitseseadetest ja rakendatavatest ohutusmeetmetest.
Iga paigalduse jaoks pole ühtset seadet. Sobiv väärtus sõltub kaitseobjektist, vooluahela omadustest, seadmetest ja kehtivatest elektrinõuetest. Seadistuse peaks määrama kvalifitseeritud personal.
MCCB konfiguratsioon on tavaliselt kavandatud tavapäraste kaitselülitite kaitsefunktsioonide ümber, kuid täpsed kaitsefunktsioonid sõltuvad konkreetsest mudelist ja reisiüksuse konfiguratsioonist. Kontrollige alati tootja tehnilist dokumentatsiooni.
IEC 60947-2 on madalpingekaitselülitite oluline standard ja sisaldab nõudeid rikkevoolukaitsega kaitselülititele. Samuti võivad kehtida piirkondlikud standardid ja projektipõhised nõuded.
Jah, sobivaid mudeleid saab kasutada tööstusliku turustamise ja seadmete rakendustes, kui nende elektrilised näitajad, kaitseomadused ja keskkonnaspetsifikatsioonid vastavad paigaldusele.
Esitage vajalik vool, pinge, poolused, katkestusvõime, lekkevoolu seadistus, viivitusnõue, paigaldustingimused, kogus ja sihtsertifikaat. See annab tootjale piisavalt teavet sobiva konfiguratsiooni soovitamiseks.
12. Järeldus
Lekkekaitsega MCCB tegeleb kahe olulise elektrikaitse valdkonnaga: tavaline liigvoolukaitse ja rikkevoolu tuvastamine. Viies need funktsioonid kooskõlastatud lahendusse, võib see aidata lihtsustada elektrijaotuse projekte, kus elektriohutus, paneelide ruum ja süsteemi koordineerimine on olulised.
Kõige olulisem samm on vaadata tootenimest kaugemale. Nimivool, tööpinge, katkestusvõime, pooluse konfiguratsioon, lekketundlikkus, viivitusaeg, paigaldustingimused ja kohaldatavad standardid mõjutavad seda, kas konkreetne MCCB on projekti jaoks sobiv.
Ostjatele, kes hindavad ärihoonete, tööstusrajatiste, jaotuspaneelide või OEM-rakenduste jaoks mõeldud lekkekaitsega MCCB-sid, on kõige usaldusväärsem viis sobiva konfiguratsiooni tuvastamiseks töötada otse tegelike elektrinõuete alusel.
