Ülevoolukaitsega rikkevoolukaitselülitite praktiline juhend

Mis on RCBO?

AnRCBO— ülevoolukaitsega rikkevoolukaitselüliti — on madalpinge kaitseseade, mis ühendab ühes vormitud seadmes ülekoormuskaitse, lühisekaitse ja rikkevoolu (lekke) tuvastamise. Kompaktses korpuses on termomagnetiline väljalülitusmehhanism, mis käsitleb ülekoormust ja lühiseid, samas kui nulljärjestusega voolutrafo võrdleb pidevalt pingestatud ja nulljuhtmetes voolavat voolu. Kui erinevus ületab nimijääkvoolu (IΔn), lülitub seade millisekundite jooksul välja, katkestades toite enne lekkevoolu, võib inimesi kahjustada või tulekahju põhjustada.

Millal valida RCBO: lõplikud alamahelad, mis vajavad nii ülevoolukaitset kui ka isiklikku lekkekaitset – välispistikud, seadmeahelad, garaažid, keldrid, vannitoad ja muud niisked või kergesti ligipääsetavad kohad.

DABL-63 kuulub RCBO klassi: üks seade, kolm kaitset – ruumi- ja kuluefektiivseim valik ühefaasiliste majapidamiste lõppahelate jaoks.

Kuidas valida õiget RCBO-d?

1. Nimivool (in): sobitage vooluahela pideva koormusega, jättes ruumi seadmete sisselülitusvoolude jaoks (nt 40A katab standardsed kodumasinate vooluringid).

2. Katkestusvõime (Icn): peab olema suurem kui eeldatav lühisvool paigalduskohas; 6kA katab tüüpilised elamute ja väikeettevõtete rikketasemed.

3. Poolused: 1P+N ühefaasiliste lõppahelate jaoks kompaktse DIN-liistuga kinnitusega.

4. Väljalülituskarakteristikud: C-kõver (5–10 × In) üldise majapidamise ja seadmete koormuse jaoks; B-kõver tundliku elektroonika jaoks; D-kõver mootori käivitamiseks.

5. Standardid ja sertifitseerimine: IEC/EN 61009-1 vastavus ja CE-märgis on rahvusvaheliste projektide aluseks.

6. Kasutusala: väliskonteinerid, seadmete vooluringid ja garaaži/keldri valgustus võivad vajada suuremat tundlikkust kui tavalised siseruumides kasutatavad vooluringid.

Kuidas näeb välja täpselt määratletud RCBO

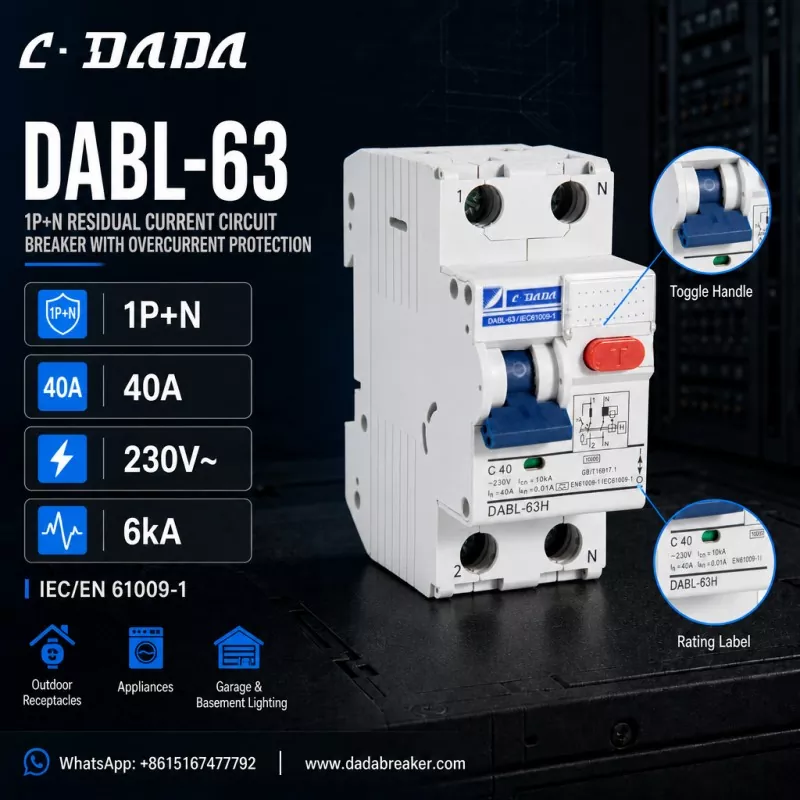

Selle betooni tegemiseks kaaluge DABL-63 alatesC·DADA elektriline, ülevoolukaitsega 1P+N rikkevoolukaitselüliti, mis näitab, mida selle seadmeklassi puhul otsida: 1P+N konfiguratsioon

● Pingelülitusega poolus ja järgneb neutraalne, kompaktne standardsete DIN-liistudega jaotuskilpide jaoks 40A nimivool (In)

● C-kõvera väljalülitusega (C40) 230 V~ nimipingega

● 6 kA katkestusvõime (Icn)

● IΔn = 0,01A (10mA) kõrge tundlikkusega rikkevoolukaitse

● IEC/EN 61009-1 vastavus

● Punane T testnupp perioodiliseks funktsionaalsuse kontrollimiseks, klemmid märgistatud 1/2/N, korpusele trükitud nimisilt ja elektriskeem

● Ehitatud välismahutite, kodumasinate, garaaži- ja keldrivalgustuse jaoks

Selle spetsifikatsiooni taga olev loogika

40A, 1P+N raam koos 10mA kõrge tundlikkusega lekkekaitsega katab enamiku elamute lõppvooluahelatest: 40A vastab tavaliste seadme- ja pistikupesaahelate koormusele, 1P+N hoiab seadme kompaktse rahvarohkete jaotuskilpide jaoks ning 10mA tundlikkus pakub täiendavat isikukaitsekihti täpselt seal, kus IEC-d ja lapsed nõuavad.

KKK

K: Mis on RCBO?

V: RCBO – ülevoolukaitsega rikkevoolukaitselüliti – on lähtestustabeli madalpingekaitseseade, mis ühendab ühes seadmes ülekoormuskaitse, lühisekaitse ja rikkevoolukaitse (lekkekaitse), tavaliselt kuni 63 A lõppahelate jaoks.

K: Mis vahe on RCBO-l ja MCB-l?

V: MCB kaitseb ainult ülekoormuse ja lühise eest. RCBO lisab peale jääkvoolu (lekke) tuvastamise, katkestades vooluahela, kui lekkevool ületab IΔn – kaitstes inimesi ja vältides elektritulekahjusid.

K: Mida tähendab IΔn = 10mA?

V: IΔn on nimitöö jääkvool. 10 mA on kõrge tundlikkuse reiting: seade lülitub välja, kui lekkevool jõuab 10 mA-ni, pakkudes kiiremat isikukaitset kui üldotstarbeline 30 mA.

K: Mis on DABL-63 RCBO?

V: DABL-63 on 1P+N rikkevoolu kaitselüliti C·DADA Electric ülevoolukaitsega — 40A, C-kõver, 230V~, 6kA katkestusvõime ja 10mA kõrge tundlikkusega lekkekaitse, mis vastab standardile IEC/EN 61009-1, kodumasinate ja välisseadmete pistikupesade jaoks.
