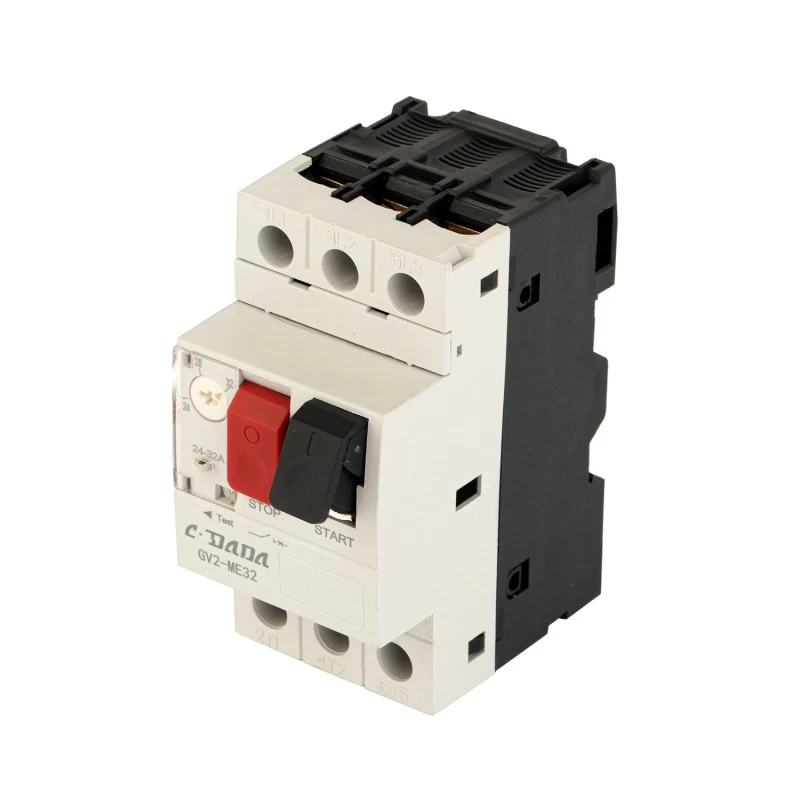

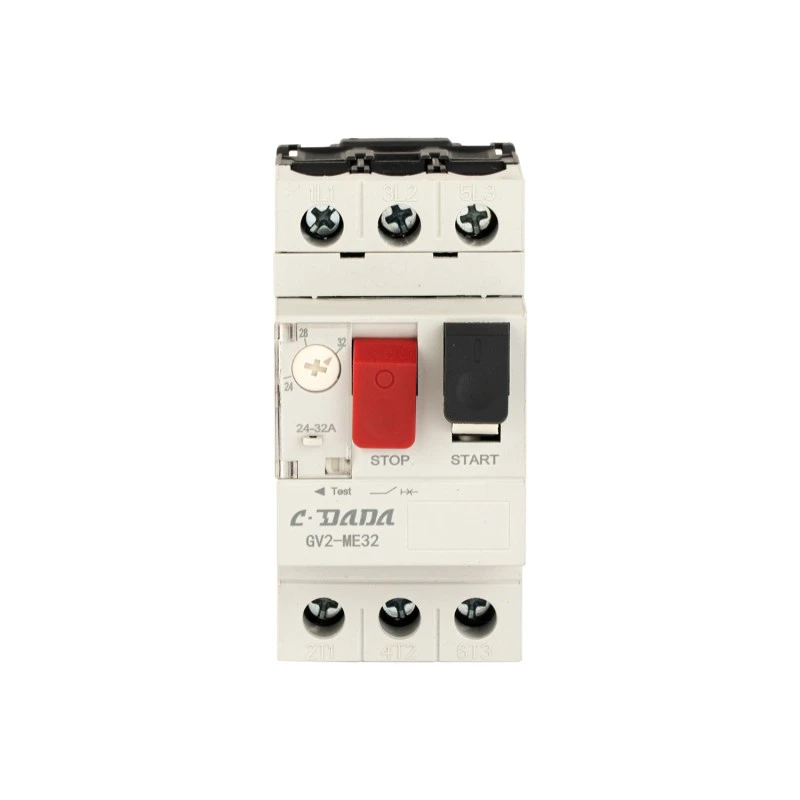

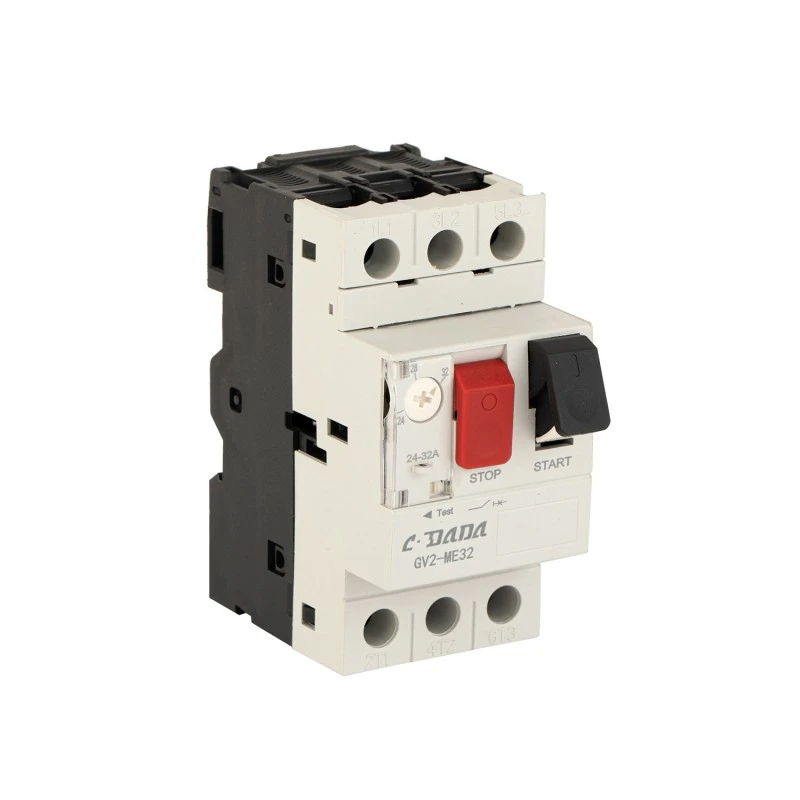

GV2 2P mootorikaitse kaitselüliti

Lihtsustage mootorikaitset CDADA GV2 2P mootorikaitselülitiga (MPCB), mis on ülitäpne ja kompaktne lahendus, mille on välja töötanud Shanghai DADA Electric CO., LTD. kasutades järgmise põlvkonna tehnoloogiaplatvormi ja täielikult automatiseeritud tootmist. Ühefaasiliste või kahefaasiliste mootoriahelate jaoks mõeldud GV2 2P integreerib ülekoormuse, lühise, faasikadu (3-faasiliste rakenduste jaoks, kui seda kasutatakse komplektides) ja isolatsioonifunktsioonid ühes DIN-rööpale paigaldatud seadmes.

Reguleeritava seadistusvahemikuga 0,1A kuni 32A, termilise kompensatsiooniga ümbritseva keskkonna temperatuuri kõikumiste korral ja nimiisolatsioonipingega 690V tagab see pumpade, ventilaatorite, kompressorite, konveierite ja HVAC-süsteemide väikeste mootorite usaldusväärse kaitse. CDADA GV2 MPCB, mis on sertifitseeritud vastavalt CE-standarditele, 110 000 mehaanilist ja elektrilist toimingut ning varustatud valikuliste lisaseadmetega, nagu abikontaktid, šundivabastus ja alapingevabastus, tagab tööstusliku jõudluse ruumisäästlikus 2-pooluselises formaadis.

Peamised spetsifikatsioonid

Mudeli seeria: GV2 2P MPCB

Kaubamärk: CDADA | Tootja: Shanghai DADA Electric CO.,LTD

Sertifikaat: CE

Poolused: 2P (ideaalne ühefaasiliste mootorite jaoks või 3-faasilise kaitsekomplekti osana)

Voolu reguleerimisvahemik: 0,1 A – 32 A (reguleeritav valikukettaga)

Raami nimiväärtus: 32A

Nimitööpinge: 690V AC

Isolatsiooni nimipinge (Ui): 690 V

Impulsi vastupidavuspinge (Uimp): 6000V

Töösagedus: 50/60Hz

Väljalülitusklass: 10A (standard üldotstarbelistele mootoritele)

Kaitsefunktsioonid:

★ Termilise ülekoormuse kaitse

★ Lühisekaitse

★ Faasikadude kaitse* (*kasutamisel 3-pooluselises konfiguratsioonis või kooskõlastatud komplektis)

★  Isolatsioonifunktsioon (nähtav katkestus)

★ Sisseehitatud temperatuurikompensatsioon

Mehaaniline eluiga: 110 000 operatsiooni

Elektriline eluiga (AC-3, 400 V): 110 000 toimingut

Pingutusmoment: 1,7 N·m

Töö tüüp: selge väljalülitusnäidikuga SISSE/VÄLJA surunupp

Paigaldus: 35mm DIN-siin

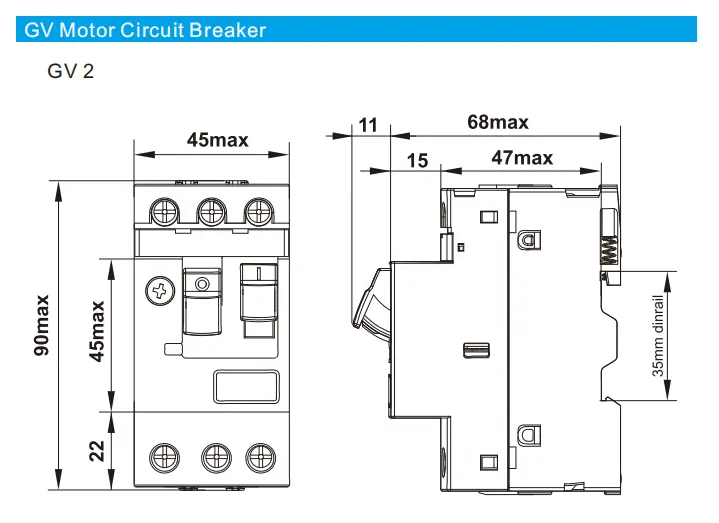

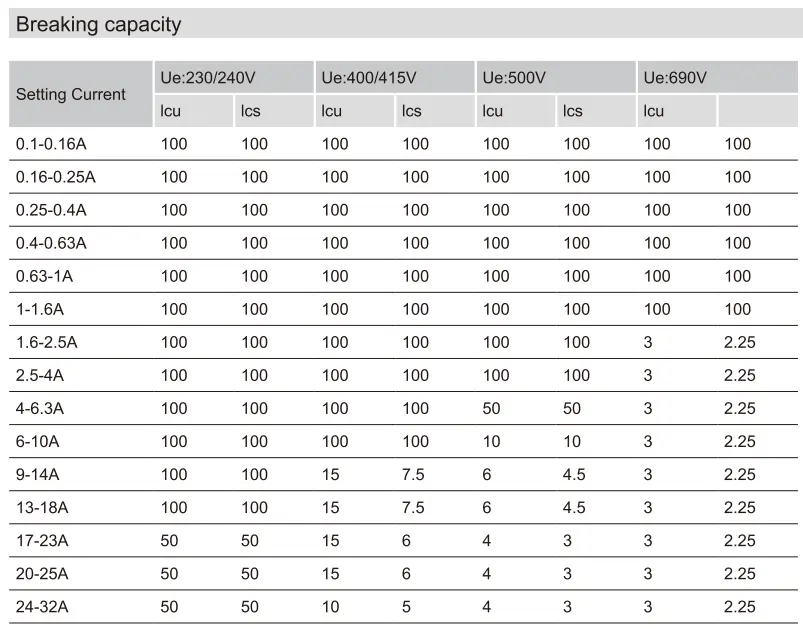

Tehniline andmeleht

Miks valida CDADA GV2 2P mootorikaitselüliti?

★ Kõik-ühes mootorikaitse

Ühendab kaitselüliti + termilise ülekoormusrelee + isolaatori - välistab vajaduse eraldi komponentide järele.

★ Täpsus ja stabiilsus

Temperatuuriga kompenseeritud mehhanism tagab ühtlase väljalülitumise olenemata ümbritseva keskkonna muutustest (nt kuumad töökojad või külmad keldrid).

★ Kõrge vastupidavus

110 000 mehaanilist/elektrilist tsüklit – ületades pikaajalise töökindluse poolest paljusid konkurente.

★ Ruumisäästlik 2P disain

Ideaalne kompaktsete juhtpaneelide, OEM-masinate ja moderniseerimisprojektide jaoks, kus paneeli kinnisvara on piiratud.

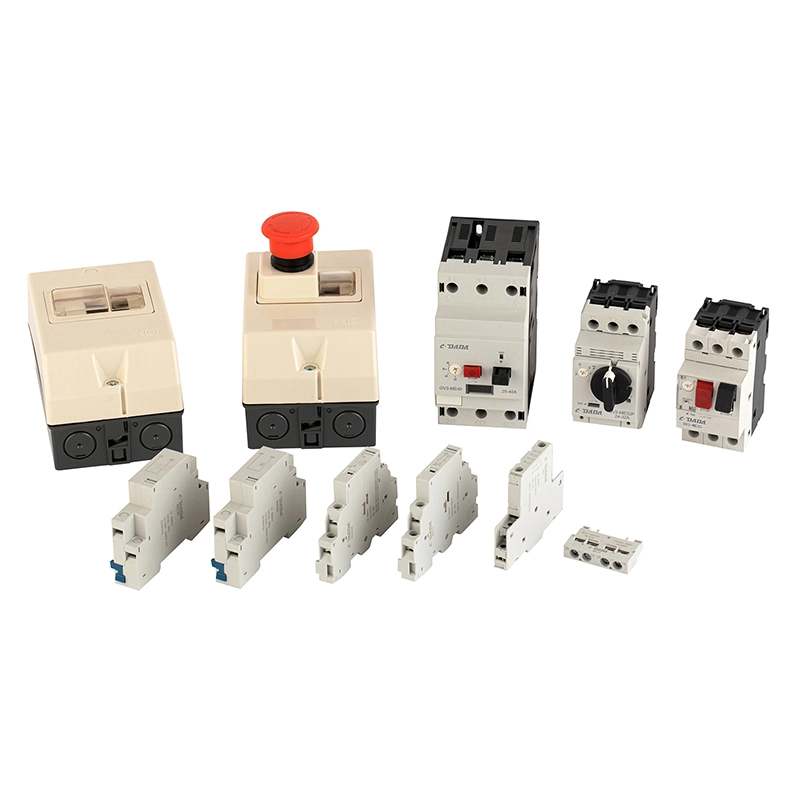

★ Täielik tarvikute ökosüsteem

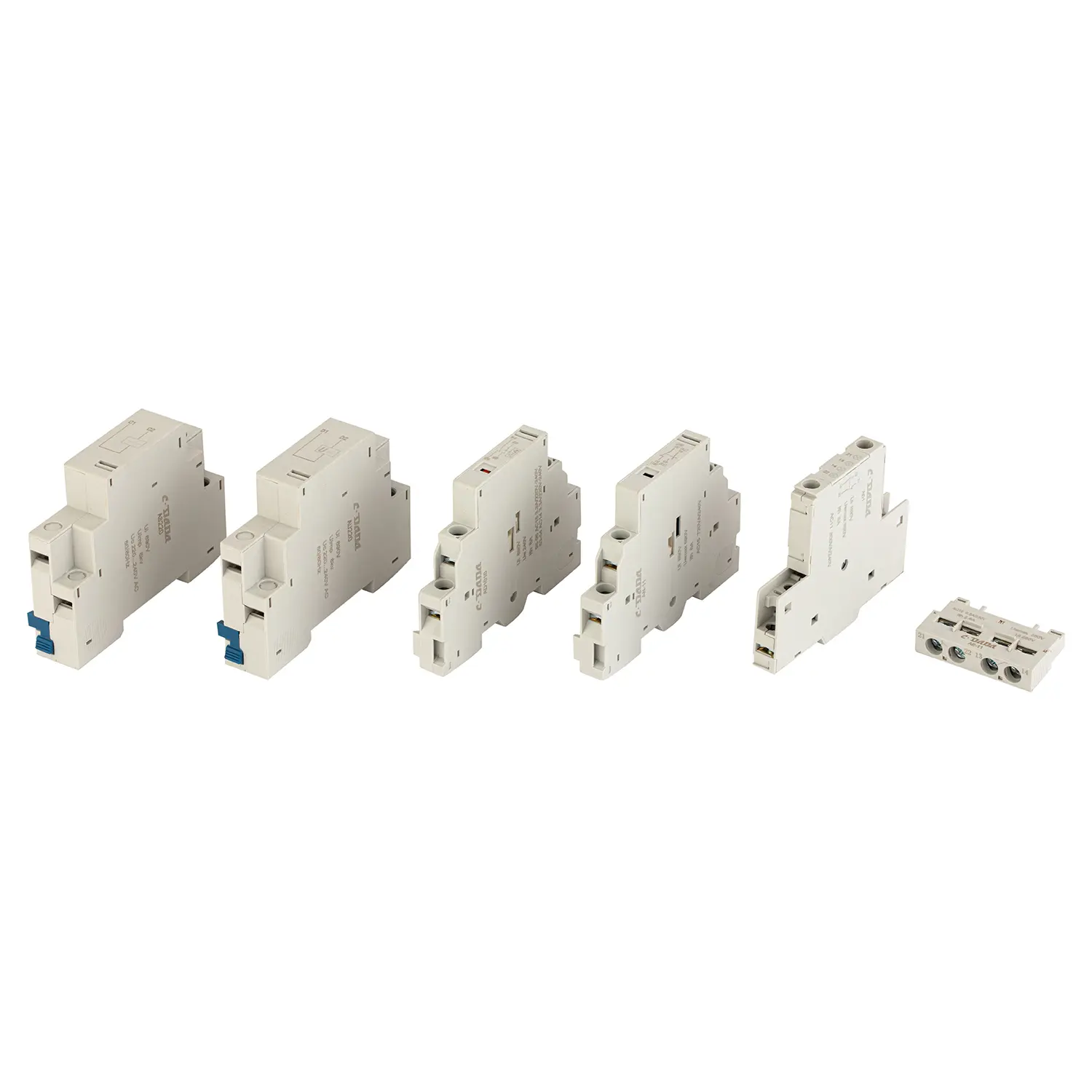

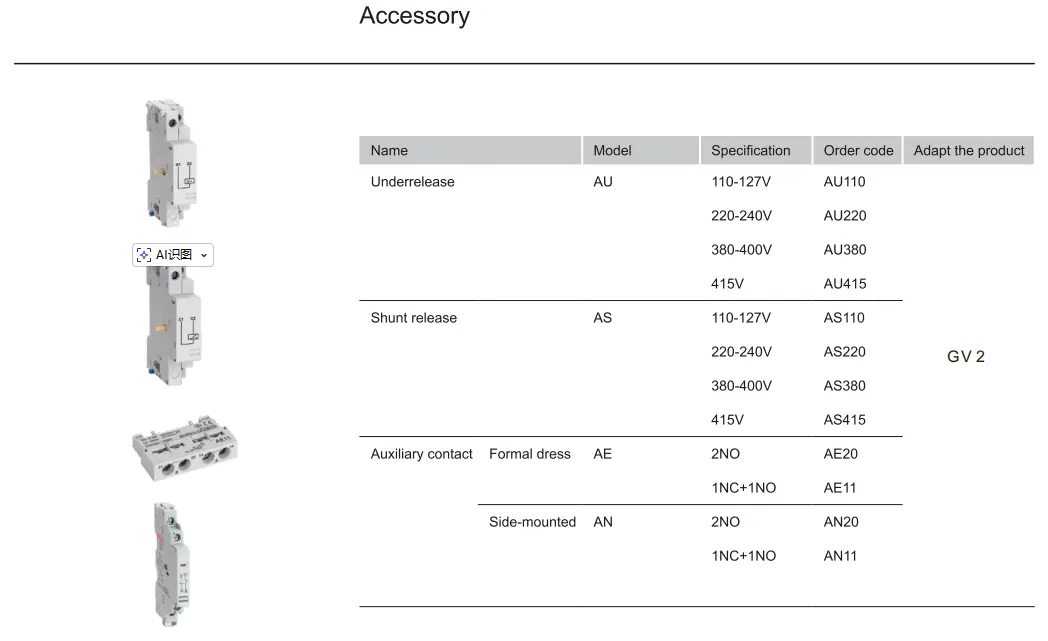

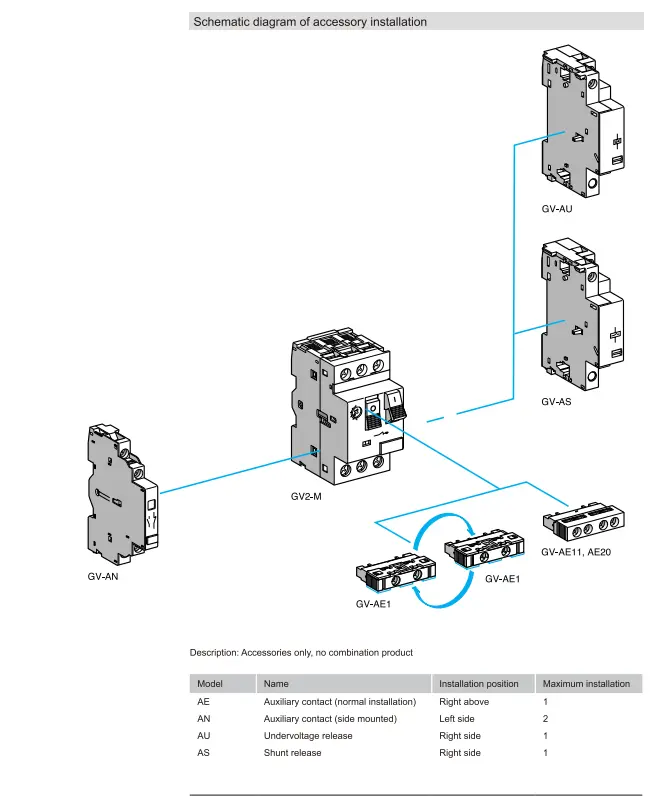

Toetab AE (eesmine lisaseade), AN (külgmine lisaseade), AU (alapinge vabastus), AS (shunt trip) – võimaldab kaugsignaali, automaatse väljalülitamise või PLC integratsiooni.

★  Ülemaailmne vastavus

CE-sertifikaadiga 690 V reiting – sobib Euroopa, Aasia, Aafrika ja Ladina-Ameerika turgudele.

★ Järjepidevuse tagavad automatiseeritud tootmisseadmed, standardsed tööprotseduurid, sissetulevate materjalide range kontroll, protsessisisesed testid ja kriitiliste parameetrite lõplik 100% funktsionaalne testimine.

Tüüpilised rakendused

Ühefaasilised mootorid: pumbad, garaažiukse avajad, väikesed kompressorid

OEM-masinad: pakkimismasinad, toiduainete töötlemise seadmed

HVAC-süsteemid: Fancoil-seadmed, väikesed jahutid

Hooneautomaatika: Lifti abiseadmed, ventilatsiooni juhtseadmed

Uuendusprojektid: kaitsmete + termoreleede vahetamine integreeritud MPCB-ga

Korduma kippuvad küsimused

K1: Mis vahe on MPCB ja tavalise kaitselüliti vahel?

A1: Mootorikaitselüliti (MPCB) nagu GV2 pakub:

● Reguleeritav termiline ülekoormuskaitse (ühildub mootori FLC-ga)

● Magnetiline lühisekaitse

● Faasikadude tuvastamine (3P versioonides)

● Isolatsioonifunktsioon

→ Standardsed MCB-d pakuvad ainult lühise- ja fikseeritud ülekoormuskaitset, mitte mootorile optimeeritud.

Q2: Kas 2P GV2 saab kaitsta 3-faasilist mootorit?

A2: mitte üksi. 3-faasiliste mootorite jaoks on vaja kolme GV2-seadet (üks faasi kohta), mis on omavahel kooskõlastatud, või kasutada 3P MPCB-d. 2P GV2 sobib aga suurepäraselt ühefaasiliste mootorite või juhtimisahelate jaoks.

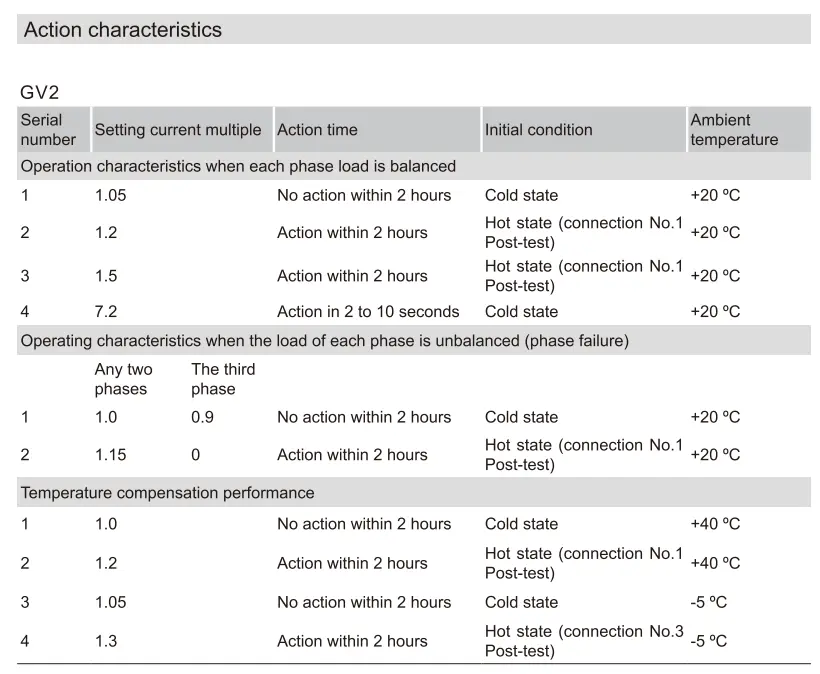

K3: Mida tähendab „Trip Class 10A”?

A3: see määrab, kui kiiresti kaitselüliti ülekoormuse korral rakendub. Klass 10A tähendab, et see lülitub välja 10 sekundi jooksul 7,2-kordse seadistusvooluga – ideaalne standardsetele oravpuurmootoritele ilma suure käivitusmomendita.

Q4: kas see tõesti kompenseerib temperatuuri?

A4: Jah! Bimetallriba on termiliselt kompenseeritud, nii et komistamine jääb täpseks olenemata sellest, kas see on paigaldatud 0°C lattu või 50°C kambrisse.

K5: Miks valida CDADA GV2 teiste kaubamärkide asemel?

A5: CDADA pakub:

● Tõeline CE-sertifikaat koos katsearuannetega

● Automatiseeritud tootmine → ühtlane kvaliteet ja madal defektide määr

● Täielik lisaseadmete ühilduvus (AE/AN/AU/AS)

● Konkurentsivõimeline hinnakujundus originaalseadmete tootjatele ja edasimüüjatele

● Kiire tehniline tugi ja ingliskeelne dokumentatsioon
