Mis on rikkevoolu kaitselüliti?

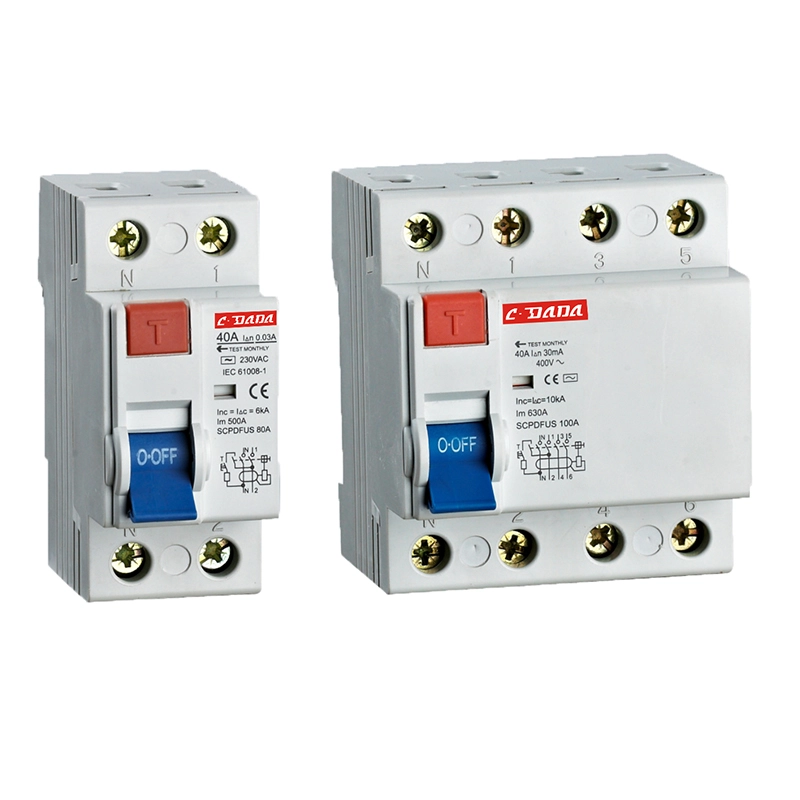

A Jääkvoolu kaitselüliti(RCCB) on kriitiline elektriohutusseade, mis on loodud inimeste ja vara kaitsmiseks elektrilöögi, tuleohu ja lekkevoolude eest. Kaasaegsetes elektrisüsteemides, kus elamu-, äri- ja tööstuslikud koormused muutuvad üha keerukamaks, on rikkelülititel oluline roll ohutu elektrijaotuse tagamisel. See artikkel annab põhjaliku juhendi, kuidas mõista, kuidas RCCB-d töötavad, miks need on olulised, kuidas valida õiget mudelit, levinumaid paigaldustavasid, hooldusnõuandeid ja reaalseid rakendusi. Samuti aitab see lugejatel lahendada praktilisi valupunkte, nagu häiriv komistamine, sobimatu suurus ja süsteemi ühilduvusprobleemid.

Sisukord

• 1. Sissejuhatus rikkevoolukaitselülitisse
• 2. Kuidas rikkevoolu kaitselüliti töötab
• 3. RCCB tüübid ja nende erinevused
• 4. Peamised eelised ja kaitsemehhanismid
• 5. RCCB vs MCB vs RCBO
• 6. Kuidas valida õiget RCCB-d
• 7. Paigaldusjuhised ja parimad tavad
• 8. Levinud probleemid ja tõrkeotsing
• 9. Hooldus ja testimine
• 10. Rakendused erinevates tööstusharudes
• 11. Ohutusstandardid ja vastavus
• 12. Korduma kippuvad küsimused
• 13. Järeldus

1. Sissejuhatus rikkevoolukaitselülitisse

Jääkvoolu kaitselüliti (RCCB) on elektriline kaitseseade, mis ühendab vooluahela lahti, kui tuvastab pinge- ja nullvoolu vahelise tasakaalustamatuse. See tasakaalustamatus viitab tavaliselt maapinnale voolavale lekkevoolule, mis võib olla inimestele ohtlik või põhjustada elektritulekahjusid.

Erinevalt tavalistest kaitseseadmetest ei kaitse RCCB-d ülekoormuse ega lühise eest. Selle asemel on nende peamine ülesanne tagada isiklik ohutus, tuvastades isegi väikesed lekkevoolud - sageli kuni 30 mA.

2. Kuidas rikkevoolu kaitselüliti töötab

Jääkvoolukaitselüliti tööpõhimõte põhineb Kirchhoffi kehtival seadusel, mis ütleb, et vooluahelasse sisenev vool peab olema võrdne sealt väljuva vooluga. Kui on erinevusi, näitab see leket.

RCCB sees jälgib voolutrafo pidevalt pingestatud ja nulljuhte. Tavatingimustes tühistavad magnetväljad üksteist. Kui aga tekib leke, käivitab tasakaalustamatus väljalülitusmehhanismi.

• Tavaline seisund: pinge all = neutraalvool
• Vea seisund: pinge all olev vool ≠ neutraalvool
• Väljalülitus: vooluahel katkeb koheselt (millisekundites)

See kiire reageerimine muudab RCCB-d elektrilöökide ärahoidmisel äärmiselt tõhusaks.

3. RCCB tüübid ja nende erinevused

Erinevad rakendused nõuavad erinevat tüüpi RCCB-sid. Allpool on toodud kõige levinumate tüüpide jaotus:

4. Peamised eelised ja kaitsemehhanismid

RCCB-d pakuvad mitut kaitsekihti, mis muudavad need tänapäevastes elektrisüsteemides asendamatuks:

• Elektrilöögi kaitse:Hoiab ära surmaga lõppenud õnnetused, ühendades rikkis vooluringid koheselt lahti.
• Tulekahju ennetamine:Peatab lekkevoolud, mis võivad juhtmeid üle kuumeneda.
• Seadmete kaitse:Vähendab maandusriketest põhjustatud kahju.
• Kõrge tundlikkus:Tuvastab lekke juba 10–30 mA.
• Kiire reageerimisaeg:Reisid millisekundite jooksul.

Need eelised muudavad RCCB-d oluliseks nii elamute kui ka tööstuslike elektritaristute jaoks.

5. RCCB vs MCB vs RCBO

Paljud kasutajad ajavad RCCB-d segamini MCB-de ja RCBO-dega. Allolev tabel selgitab erinevusi:

Paljudes paigaldustes kasutatakse täieliku kaitse saavutamiseks koos MCB-dega RCCB-sid.

6. Kuidas valida õiget RCCB-d

Õige RCCB valimine on ohutuse ja süsteemi tõhususe tagamiseks ülioluline. Võtke arvesse järgmisi tegureid:

• Nimivool:Sobitage süsteemi koormusega (nt 25A, 40A, 63A).
• Tundlikkuse tase:30mA isikukaitseks, 100mA–300mA tulekaitseks.
• Pooluste arv:2-pooluseline ühefaasilisele, 4-pooluseline kolmefaasilisele süsteemile.
• Tüübi valik:AC, A või B olenevalt koormuse omadustest.
• Brändi usaldusväärsus:Valige sertifitseeritud tootjad, kellel on tõestatud ohutusalased andmed.

7. Paigaldusjuhised ja parimad tavad

Õige paigaldus on RCCB toimimise jaoks hädavajalik. Vale juhtmestik võib põhjustada häirivat komistamist või ebaõnnestumist.

• Tagada õige faasi- ja nullühendus.
• Paigaldage RCCB lõppahelatest ülesvoolu.
• Vältige nulljuhtmete segamist ahelate vahel.
• Testige seadet pärast paigaldamist testnupu abil.
• Järgige kohalikke elektrinorme ja -standardeid.

8. Levinud probleemid ja tõrkeotsing

Isegi kvaliteetsete RCCB-dega võib tekkida probleeme. Siin on levinud probleemid ja lahendused:

• Häirivad komistamised:Sageli on põhjuseks mitme seadme leke või halb isolatsioon.
• Lähtestamine ebaõnnestus:Võib viidata püsivale maandusrikkele.
• Testi ajal reisi ei toimu:Seade võib olla vigane ja vajada väljavahetamist.
• Ülekuumenemine:Põhjuseks lahtised ühendused või ülekoormus.

9. Hooldus ja testimine

Regulaarne hooldus tagab RCCB-de pikaajalise töökindluse:

• Toimimise kontrollimiseks vajutage kord kuus testnuppu.
• Kontrollige juhtmeühendusi igal aastal.
• Vahetage aegunud seadmeid iga 8–10 aasta järel.
• Jälgige värvimuutuse või põletuse märke.

10. Rakendused erinevates tööstusharudes

Jääkvoolukaitselüliteid kasutatakse laialdaselt erinevates sektorites:

• Eluhooned:Köögid, vannitoad ja välisahelad.
• Äripinnad:Kontorid, kaubanduskeskused ja hotellid.
• Tööstusettevõtted:Masinate kaitse- ja juhtpaneelid.
• Tervishoid:Kriitilised elu toetavad süsteemid ja laborid.
• EV laadimisjaamad:Kõrge tundlikkusega lekketuvastus.

11. Ohutusstandardid ja vastavus

Töökindluse ja jõudluse tagamiseks peavad RCCB-d vastama rahvusvahelistele ohutusstandarditele. Need standardid määravad kindlaks sellised parameetrid nagu väljalülitusaeg, lekketundlikkus ja vastupidavuse testimine.

Vastavus tagab seadme järjepideva töö rikete korral ja vastab ülemaailmsetele ohutusnõuetele.

12. Korduma kippuvad küsimused

K1: Kas RCCB kaitseb lühiste eest?
Ei, see kaitseb ainult maanduslekke eest. MCB-d on vajalikud lühisekaitseks.

Q2: Miks mu RCCB sageli välja lülitub?
Selle põhjuseks võivad olla rikkis seadmed, isolatsiooniprobleemid või kumulatiivne leke.

Q3: Kas RCCB võib töötada ilma maanduseta?
Seda ei soovitata. Õige maandus tagab tõhusa töö.

Q4: Kui sageli tuleks RCCB-sid testida?
Vähemalt kord kuus, kasutades sisseehitatud testnuppu.

K5: Mis on RCCB eluiga?
Tavaliselt 8–10 aastat, olenevalt kasutustingimustest.

13. Järeldus

Jääkvoolukaitselüliti on üks olulisemaid ohutusseadmeid igas elektrisüsteemis. See pakub elupäästvat kaitset, tuvastades lekkevoolud ja lahutades ahelad millisekundite jooksul. Olenemata sellest, kas neid kasutatakse kodudes, tehastes või ärihoonetes, vähendavad RCCB-d märkimisväärselt elektrilöögi ja tuleohtu.

Õige tüübi valimine, õige paigaldamine ja regulaarne hooldus tagab pikaajalise ohutuse ja süsteemi stabiilsuse. Kuna elektrivajadused kasvavad jätkuvalt, jäävad RCCB-d tänapäevaste toitejaotussüsteemide põhikomponendiks.

Shanghai DaDa Electric Co., Ltd. on pühendunud usaldusväärsete ja kvaliteetsete elektrikaitselahenduste pakkumisele, mis vastavad erinevatele tööstus- ja elamuvajadustele. Täiustatud tootmisvõimaluste ja range kvaliteedikontrolliga tagame ülemaailmsetele klientidele ohutu ja tõhusa elektrilise jõudluse.

Professionaalseks konsultatsiooniks ja tootepäringuteks võtke julgelt ühendustvõtke meiega ühendusttäna.
