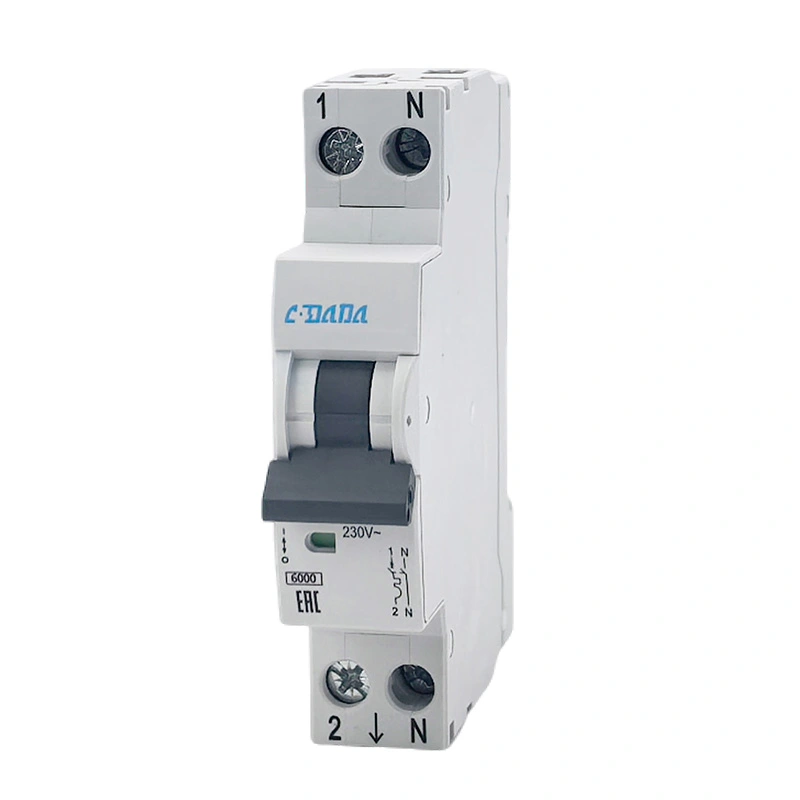

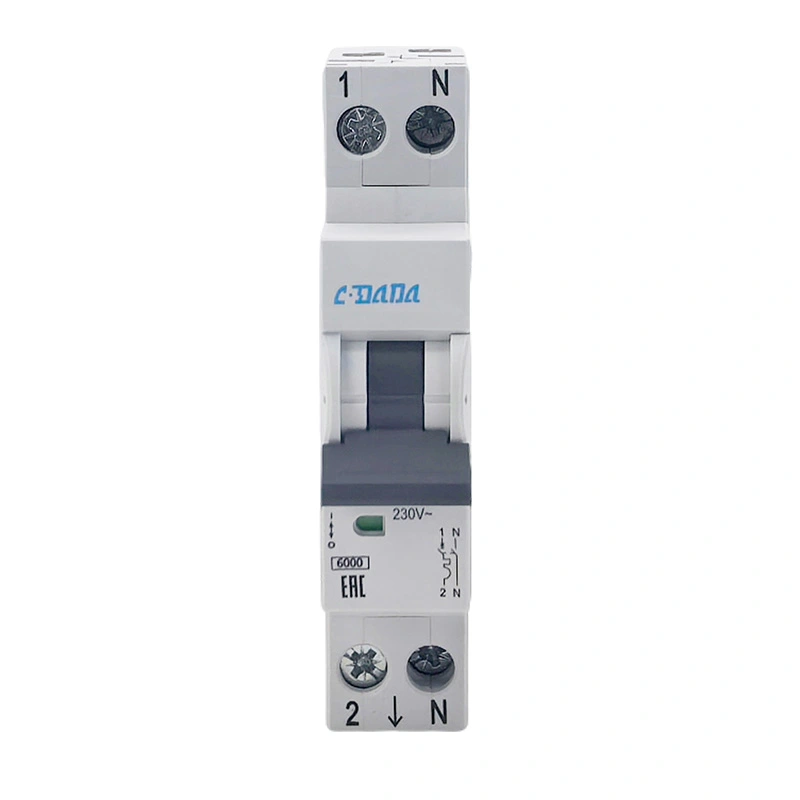

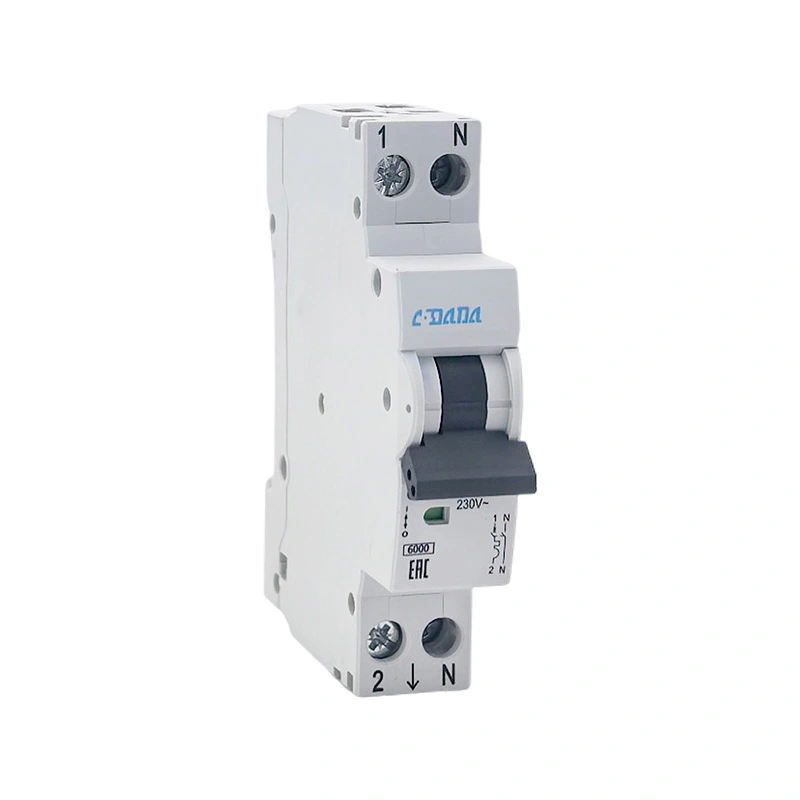

Miniatuurne kaitselüliti DPN 6KA
Model:DAB7N
CDADA miniatuurne kaitselüliti DPN 6KA sobib suurepäraselt hulgihanke jaoks, kvaliteetne 1P+N miniatuurne kaitselüliti, mis vastab standardile IEC60898-1, et tagada ohutu majapidamis- ja kaubanduslik vooluahela kaitse. See kasutab kahe murdepunktiga konstruktsiooni ja stabiilset termomagnetilist väljalülitust, seda on lihtne paigaldada DIN-liistule ja lihtne hooldada. See ühendab endas usaldusväärse struktuuri pika tööeaga, tagades erinevate madalpingesüsteemide ohutu toiteallika.
CDADA DAB7N miniatuurne kaitselüliti DPN 6KA on professionaalne 1P+N kahekaitseline miniatuurne kaitselüliti, mille on iseseisvalt välja töötanud Shanghai DADA Electric, usaldusväärne tootja, kellel on 40+ aastat kogemusi. Tänu 6kA suurele katkestusvõimele, sünkroonsele tööle ja N-pooluselisele konstruktsioonile „kõigepealt purusta hiljem“ parandab see tõhusalt kaarekustutusvõimet ning kaitseb vooluringe ja seadmeid ohutult. Laialdaselt kasutatav jaotuskastides, kodukaunistustes, kaubanduslikes toitesüsteemides ja valgustusahelates, on see esimene valik ülemaailmsetele ostjatele, turustajatele ja originaalseadmete tootjatele.
Millised on MCB DPN 6KA eelised?
★ 1P+N DPN struktuur, kaks katkestuspunkti, turvalisem ja töökindlam
★ N-poolus teeb esimesena ja puruneb hiljem, suurendab kaare purunemisvõimet
★ 6kA reaalne katkestusvõime, tugev lühisekaitse
★ Kompaktne 17,8 mm laius, säästab kapiruumi
★ B/C väljalülituskõverad saadaval erinevatele koormustele
★ IP20 kaitseklass, ohutu puudutada
★ Lai juhtmestiku valik: 1–25 mm² painduv kaabel
★ DIN siinile kinnitus, kiire ja stabiilne paigaldus
★ Vastupidavus kõrgele ja madalale temperatuurile: -25 ℃ ~ + 50 ℃
★ Pikk mehaaniline eluiga kuni 20 000 korda
Rakendused
CDADA miniatuurset kaitselülitit DPN 6KA kasutatakse laialdaselt:
★ Elamud, korterid, villad, kodu kaunistamine
★ Kontorid, poed, hotellid, koolid, haiglad
★ Valgustusahelad, pistikupesad, väikesed elektriseadmed
★ Kodumasinad: boilerid, konditsioneerid, elektrikerised
★ Vana vooluringi rekonstrueerimine ja jaotuskarbi uuendamine
★ Kommerts- ja tsiviilotstarbelised madalpinge elektrijaotussüsteemid
Tehniliste parameetrite tabel
| Üksus | Spetsifikatsioon |
| Mudel | DAB7N-40 |
| Toote nimi | MCB DPN 6KA |
| Standardne | IEC60898-1 |
| poolakad | 1P+N (2P) |
| Katkestusvõime | 6kA |
| Nimetatud vool | 6A,16A,20A,25A,32A,40A |
| Nimipinge | AC 220/230/240V |
| Sagedus | 50/60 Hz |
| Tripping Curve | B/C |
| Isolatsiooni pinge | 500V |
| Impulsi pinge | 4kV |
| Kaitsekraad | IP20 |
| Mehaaniline eluiga | 20 000 korda |
| Elektriline eluiga | 6000 korda |
| Terminali pöördemoment | 1,5 N·m |
| Juhtmete võimsus | 1-25 mm² |
| Töötemperatuur | -25 ℃ ~ +50 ℃ |
| Mõõtmed | 82,5 × 73,2 × 17,8 mm |
Kontuuri mõõtmed
★ Pikkus: 82,5 mm
★ Kõrgus: 73,2mm
★ Laius: 17,8 mm (standardne 1-mooduli laius)
★ Kinnitus: 35mm DIN-siin
★ Juhtmed: sobib 1–25 mm² painduva/jäiga kaabli jaoks
★ Siini paksus: 0,8–2mm
Standardsed testimisesemed
★ 1,13 Mittekomistamise testis (≥1 tund)
★ 1,45 sisselülitamise katse (<1 tund)
★ 2,55 ülekoormuskatse
★ Magnetiline hetkekäivituse test (3In/5In B/C kõvera jaoks)
★ Dielektrilise vastupidavuse pinge test
★ Temperatuuri tõusu test
★ Lühise katkestusvõime test (6kA)
★ Mehaaniline ja elektriline eluea test
★ Kõrge ja madala temperatuuri töökatse

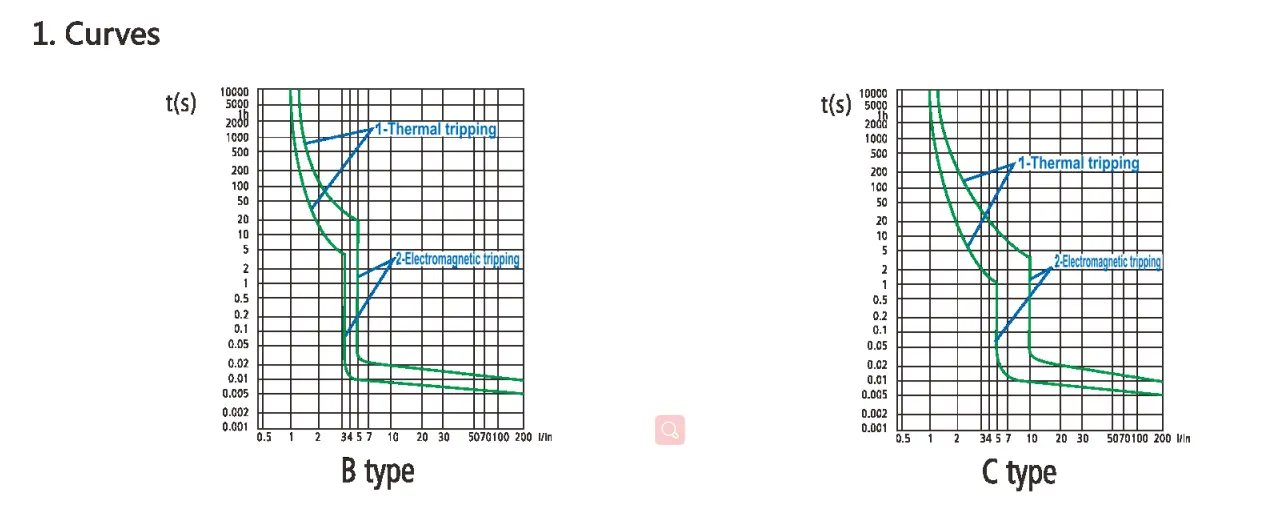

Väljalülitumine Iseloomulikud kõverad
IEC 60898-1
Magnetiline vabastamine
Kui tekib lühis, saavutatakse rauasüdamikuga magneti abil hetkeline väljalülitus. Vastavalt standardile IEC60898 saab selle toote jagada kolme tüüpi: B, C ja D.
|
|
Katsevool | Väljasõidu aeg | Rakendused |
| B kõver | 3ln 5ln |
0.1 |
Tüüp B kehtib ainult aktiivsete koormuste korral: - elektrisoojendi - veesoojendi - elektriahi |
| C kõver | 5In 10ln |
0.1 |
Tüüp C sobib tavaliste koormuste jaoks: -lamp -Toitepesa -Väikese võimsusega mootor |
Termiline vabastamine
●Kui vooluringis tekib ülekoormus, paindub kaitselüliti bimetallriba kuumuse mõjul, põhjustades kontaktide lahtiühendamise ja termilise väljalülitumise;
●IEC standard määrab erinevate ülekoormusvoolude väljalülitusaja vahemiku;
● Testikeskkonna võrdlustemperatuur on 30 °C.
| Katsevool | Väljasõidu aeg |
| 1.13ln | t z 1h (in ≦ 63A) |
| 1.45ln | t<1h (in ≦ 63A) |
| 2,55 ln | 1s<1h<60s(In≤32A)1s |

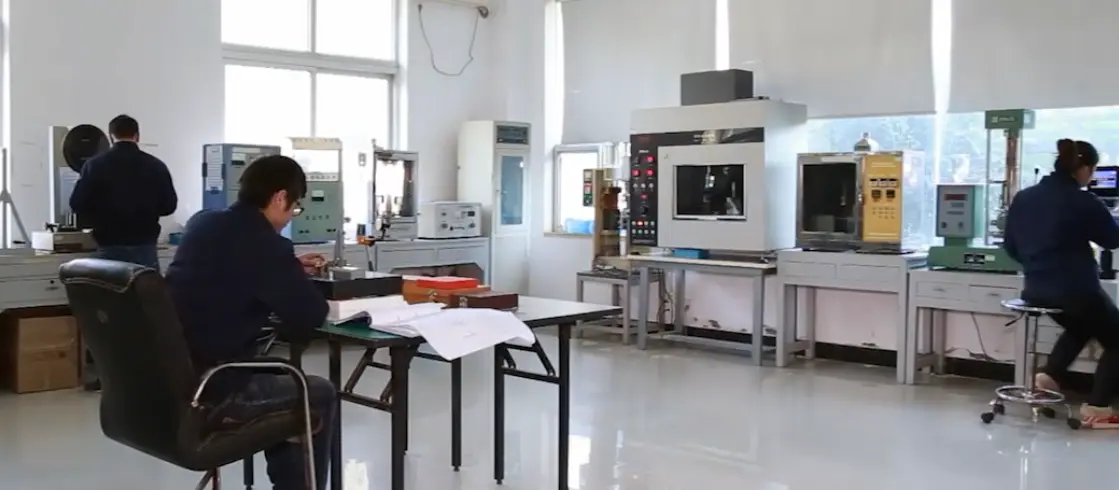

Kvaliteedikontrolli protsess
1. Tooraine sissetulev kontroll ja sertifitseerimise kontrollimine
2. Automaatne survevalu ja metalli täppis stantsimine
3. Pooltoodete kokkupanek ja kalibreerimine
4. 100% täieliku väljalülitumise karakteristikute test
5. taluma pinge ja isolatsiooni jõudluse testi
6. Kõrge ja madala temperatuuriga vananemiskatse
7. Välimuse, mõõtmete ja logo kontroll
8. Lõplik pakend ja saadetise kontroll
Pakendamine ja saatmine
★ Standardne löögikindla voodriga ekspordikarp
★ Grupikarp pakendatud kriimustuste vältimiseks
★ Selge silt: mudel, vool, postid, kogus, sertifikaat
★ Sobib mere-, õhu- ja maismaatranspordiks
★ Toetage OEM-pakendit, kohandatud logo ja etiketti
Kliendi edu juhtumid
CDADA MCB DPN 6KA on eksporditud enam kui 50 riiki ja piirkonda:
★ Pikaajaline hulgitarne Euroopa ja Aasia edasimüüjatele
★ Majapidamiskontuuride renoveerimisprojektid Lähis-Idas ja Aafrikas
★ OEM koostöö tuntud rahvusvaheliste elektribrändidega
★ Kinnisvaraarendajate elektrijaotuse tugi
★ Stabiilsed tellimused elektritöövõtjatelt ja süsteemiintegraatoritelt
Miks valida DADA Electric?
★ 40+ aastat töökogemust kaitselülitite uurimis- ja arendustegevuse ning tootmise alal
★ 90% põhikomponentidest toodetud ettevõttesiseselt, stabiilne kvaliteedikontroll
★ ISO9001 sertifikaat, täielik vastavus rahvusvahelistele standarditele
★ Täielikud sertifikaadid: CE, CB, CCC jne.
★ Suur tootmisvõimsus, hulgitellimuste kiire kohaletoimetamine
★ Professionaalne tehniline tugi ja müügijärgne teenindus
★ Nõustuge OEM-i ja ODM-i kohandamisega, et vastata turu nõudmistele
★ Globaalne logistikasüsteem, turvaline ja täpne kohaletoimetamine
