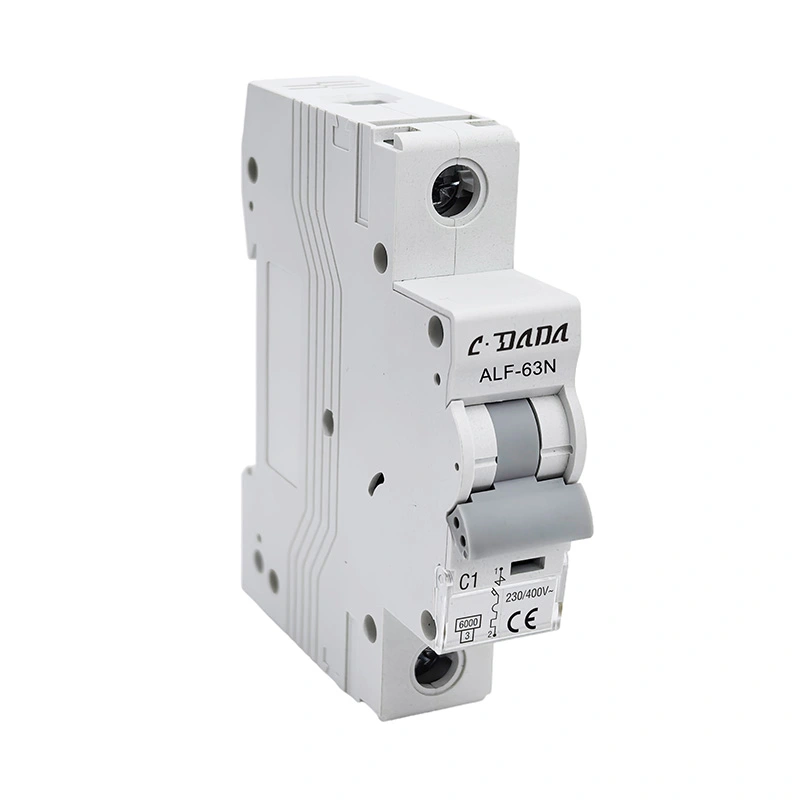

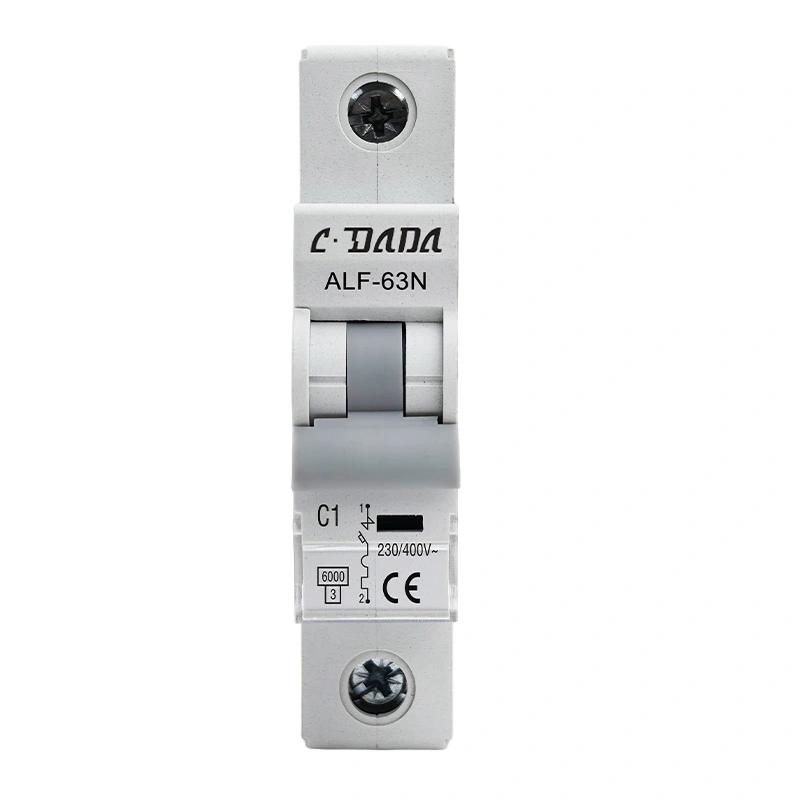

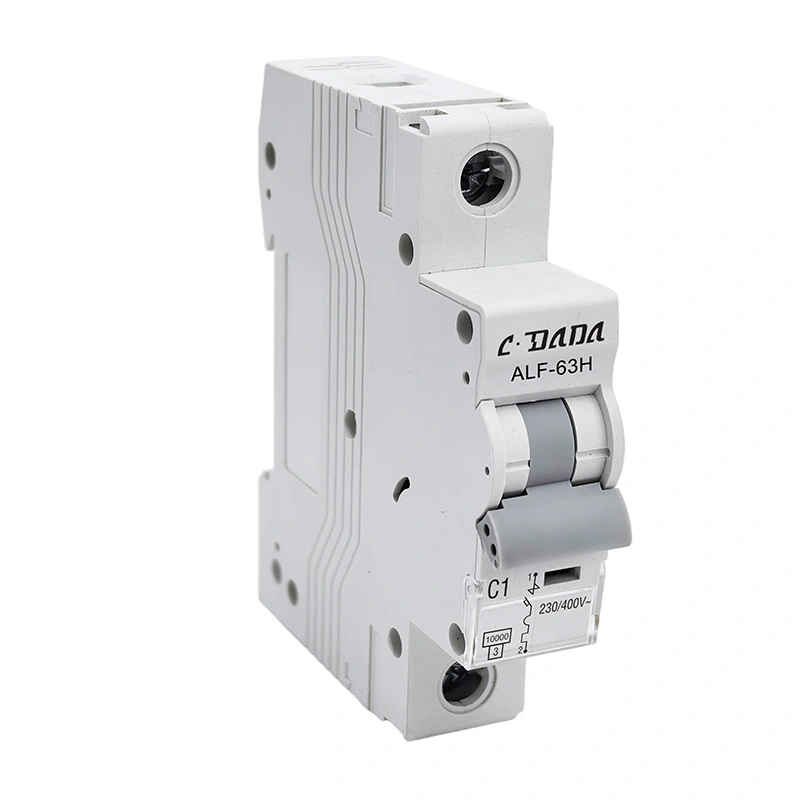

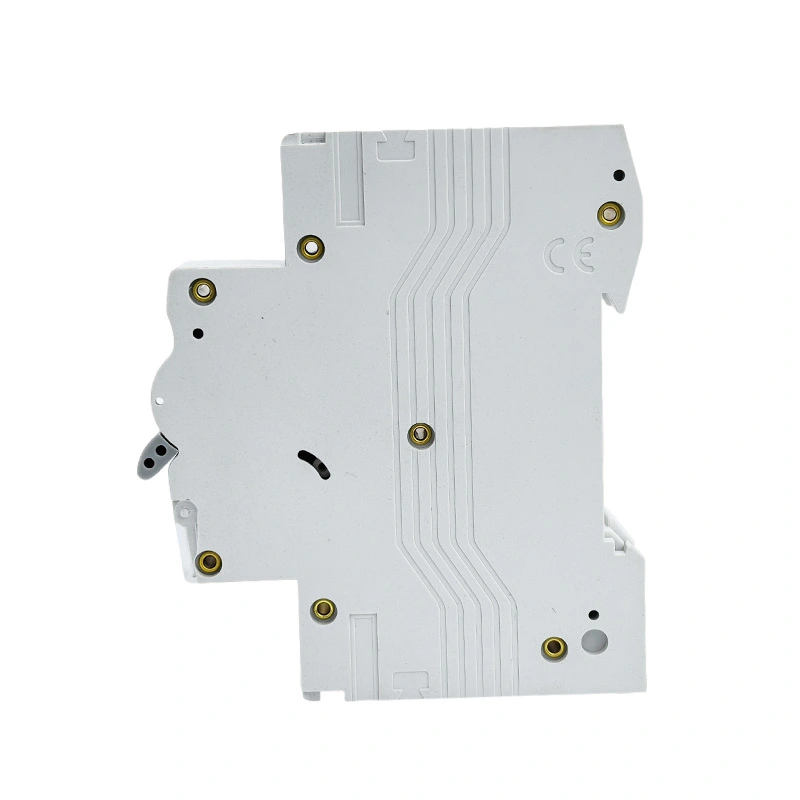

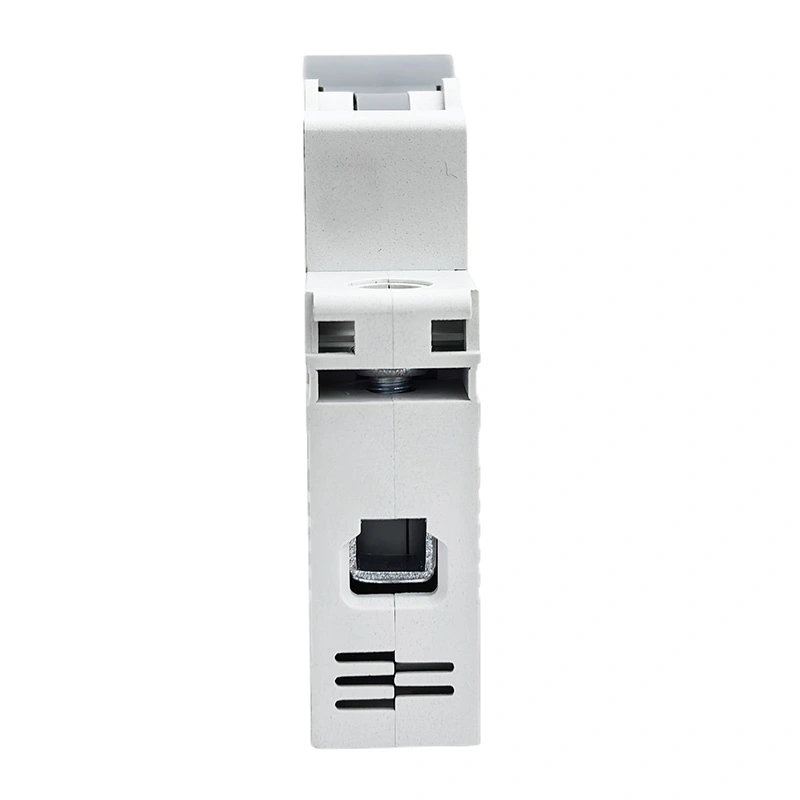

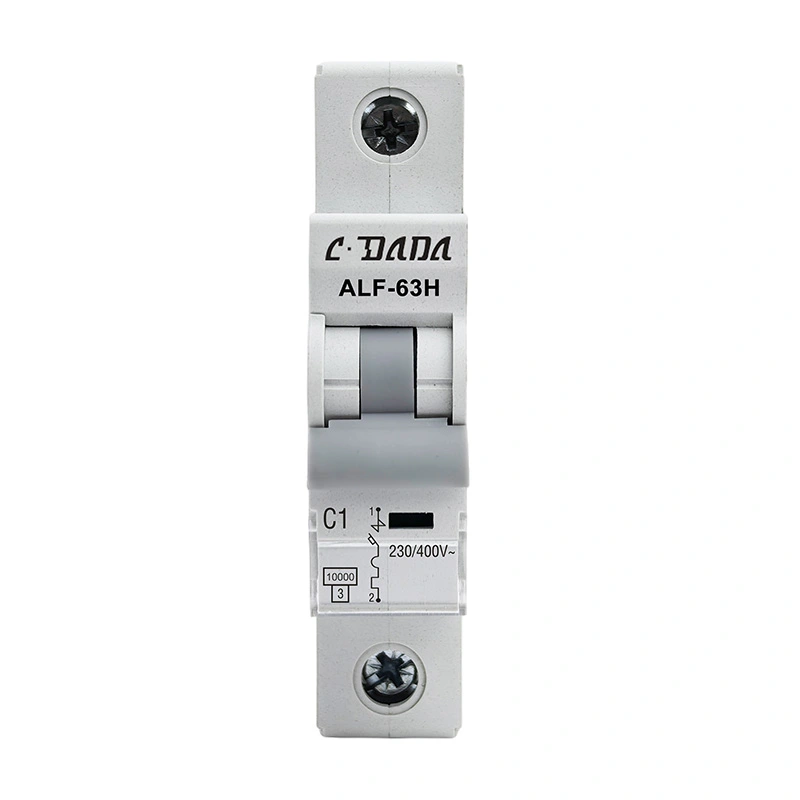

6KA 10kA miniatuurne kaitselüliti

ALF-63N/H seeria kõrge katkestusvõimega 6KA 10 kA miniatuurne kaitselüliti (MCB), vastab standardile IEC60898, MCB-l on usaldusväärne jõudlus, täpne kaitsefunktsioon, lühike vabastamisaeg ja suur katkestusvõime, samuti väike maht. Seda kasutatakse laialdaselt kontaktorite, lülitusseadmete ja elektriseadmete ülekoormamisel.

Võtke ühendust CDADA-ga ja valige meid oma tootjaks, saame pakkuda OEM / ODM teenuseid.

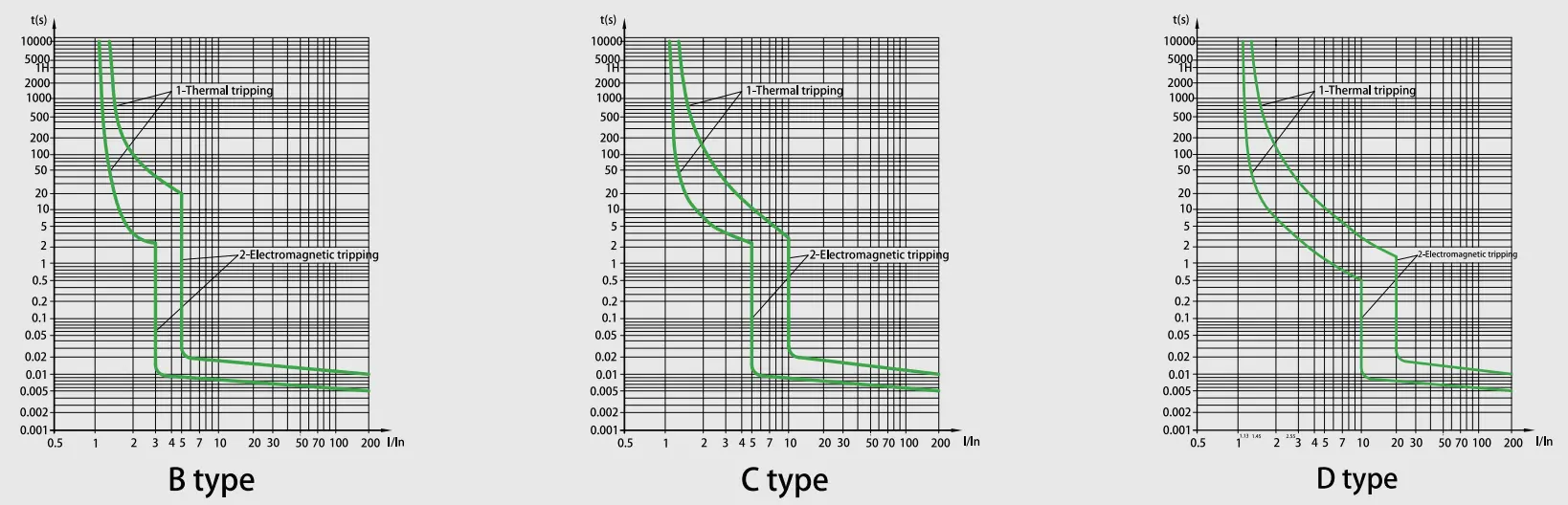

Iseloomulik kõver

Tehniline spetsifikatsioon

ALF-63N/H seeria 6KA 10kA miniatuurne kaitselüliti
Standardne	EN/IEC60898-1
Katkestusvõime (kA)	6,10
Kaitse	Ülekoormuse ja lühise vastu
Nimivool (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nimipinge (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nimiimpulsitaluvuspinge Uimp (kV)	4
Isolatsiooni nimipinge Ui(V)	500
Energiat piirav kast	3
Ümbritsev temperatuur (℃)	-25~+40,Maksimaalselt 95% niiskus
Termiline tööpiirang	1,13xln Tunni jooksul ei komista
	1,45xIn Komistamine tunni jooksul
Magnetiline töö	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Pooluste arv	1P,1P+N,2P,3P,3P+N ja 4P
Reisi tüüp	Termiline/magnetiline vabastamine
Terminali võimsus	16mm² painduv või 25mm² jäik kuni 25A
	25 mm² painduv või 35 mm² jäik võimsusega 32A kuni 63A
Kaitseaste	IP20
Paigaldamine	Paigaldamine 35mm DIN siinile
Laius	17,8 mm pooluse kohta

Kaitselüliti vabastusomadused

EI.	Väljalaske nimivool (A)	Esialgne olek	Katsevool	Määratud aeg	Saadav tulemus	Märkused
1	1-63	külm olek	1,13 tolli	t≤1h	Mittereis
2	1-63	eelmisel katsel	1.45ln	t<1h	reis	Voolu reguleerimine kuni määratud väärtuseni pidevalt 5 sekundi jooksul
3	In≤32	külm olek	2,55 tolli	1s	reis
	In>32
4	1-63	külm olek	3In	t≤0,1s	Mittereis	B tüüp
			5In	t<0,1 s	reis	B tüüp
			5In 10ln	t≤0,1s	Mittereis	C tüüpi
			10In	t<0,1 s	reis	C tüüpi
			20ln	t≤0,1s	Mittereis	D tüüp
				t<0,1 s	reis	D tüüp

Vastupidavus (operatsioonid)

Kategooria	Töötsüklid	Töösagedus	Nimivool
Elektriline vastupidavus	4000	240/h	1-32
		120/h	40-63
Mehaaniline vastupidavus	10000	240/h	1-63

Omadused

★ Ülikõrge lühise katkestusvõime

Täiustatud kaarejuhtimistehnoloogia saavutab tööstusstandarditega võrreldes suurema katkestusvõime, tagades tööstusliku kvaliteediga elektrisüsteemide usaldusväärse kaitse äärmuslike rikete korral.

★ Kaherežiimiline ühendusliides

Integreeritud hübriidklemmide konstruktsioon toetab nii jäika siini dokkimist kui ka paindlikku kaablikinnitust, võimaldades tööriistadeta kohandamist erinevate paigaldusstsenaariumitega, vähendades samal ajal juhtmestiku ühendamise aega 40%.

★ Energia salvestamise mehhanism pikaealisuse tagamiseks

10 000 mehaanilise tsükli vastupidavusega vedruga operatsioonisüsteem, millel on kulumiskompensatsiooni tehnoloogia

★ Täiustatud komposiitümbris

Kuulsust aeglustavate, kuumakindlate ja impulsikindlate omadustega integreeritud kaarekustutuskambrid tõrkejuhtumite piiramiseks.

★ Dünaamiline voolu piirav topoloogia

Intelligentne läbilaskeenergia summutus vähendab rikkevoolu tipptasemeid 65–80%, võimaldades optimeerida allavoolu seadme spetsifikatsioone koos 30% üldise süsteemikulude vähendamise potentsiaaliga.

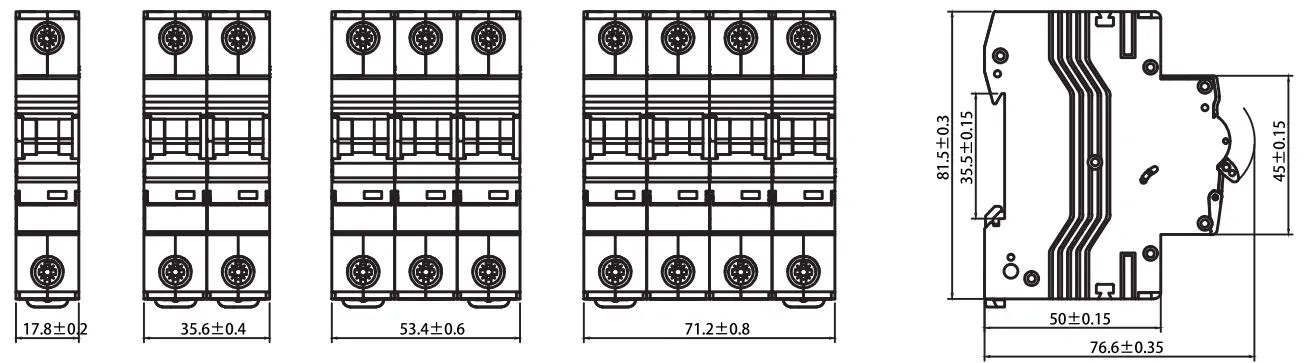

Kontuuri mõõtmed

Rakenduse stsenaariumid

★ Elamu: tarbijaüksused ja jaotuskilbid kodu turvalisuse tagamiseks.

★ Tööstuslik: kontaktorite, lülitusseadmete ja raskete elektriseadmete kaitse.

★ Äripinnad: büroohooned ja kaubanduskeskused, mis nõuavad ülimat töökindlust.

Kvaliteedikontroll ja standardne testimine

★ Iga CDADA MCB läbib range testimise, et tagada vastavus standardile IEC60898-1:

★ Termilise väljalülitamise test: kontrollitud 1,13 tolli (mitte-reisu) ja 1,45 tolli (reis 1 tunni jooksul).

★ Magnetiline väljalülituskatse: B-, C- ja D-karakteristikute täpne vabastamise testimine.

★ Elektriline vastupidavus: testitud 4000 töötsükli jaoks.

★ Mehaaniline vastupidavus: kontrollitud 10 000 tsükli jaoks.

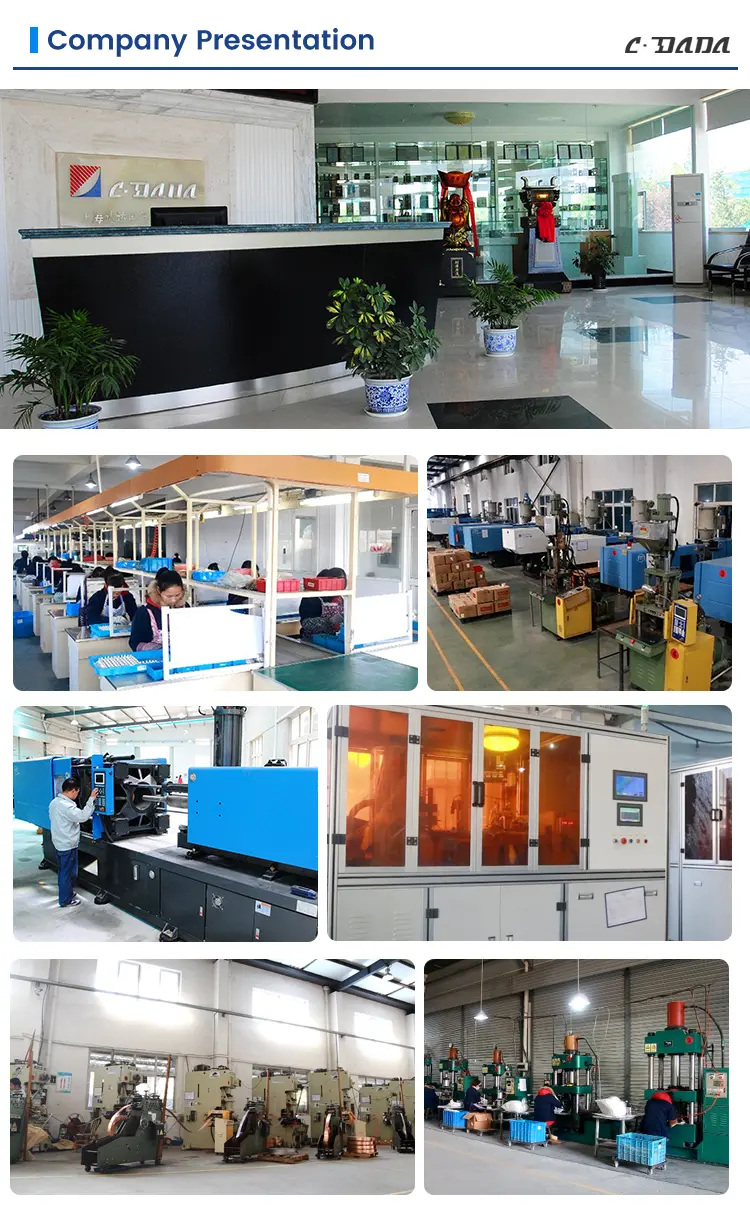

Tehase tugevus ja tugi

Shanghai DADA Electric Co., Ltd. on arenenud tootmisliinide ja professionaalse insenerimeeskonnaga juhtiv tootja. Pakume:

★ Kohandatud OEM/ODM-teenused ülemaailmsetele kaubamärkidele.

★ Kaasaegsed testimisseadmed, mis tagavad defektideta kohaletoimetamise.

★ Globaalne logistikatugi: optimeeritud pakend mere- ja õhutranspordi jaoks, et tagada toodete ideaalses seisukorras kohalejõudmine.
