Miks on moodulkontaktor muutunud kaasaegsetes elektrijuhtimissüsteemides hädavajalikuks?

Sisukord

• 1. Modulaarse kontaktori tutvustus
• 2. Struktuur ja tööpõhimõte
• 3. Kaasaegsete süsteemide peamised eelised
• 4. Modulaarne kontaktor vs traditsiooniline kontaktor
• 5. Rakendusstsenaariumid erinevates tööstusharudes
• 6. Kuidas valida õiget moodulkontaktorit
• 7. Paigaldus- ja hoolduskaalutlused
• 8. Levinud probleemid ja tõrkeotsing
• 9. Modulaarlülitustehnoloogia tulevikutrendid
• 10. Korduma kippuvad küsimused
• 11. Järeldus ja kontakt

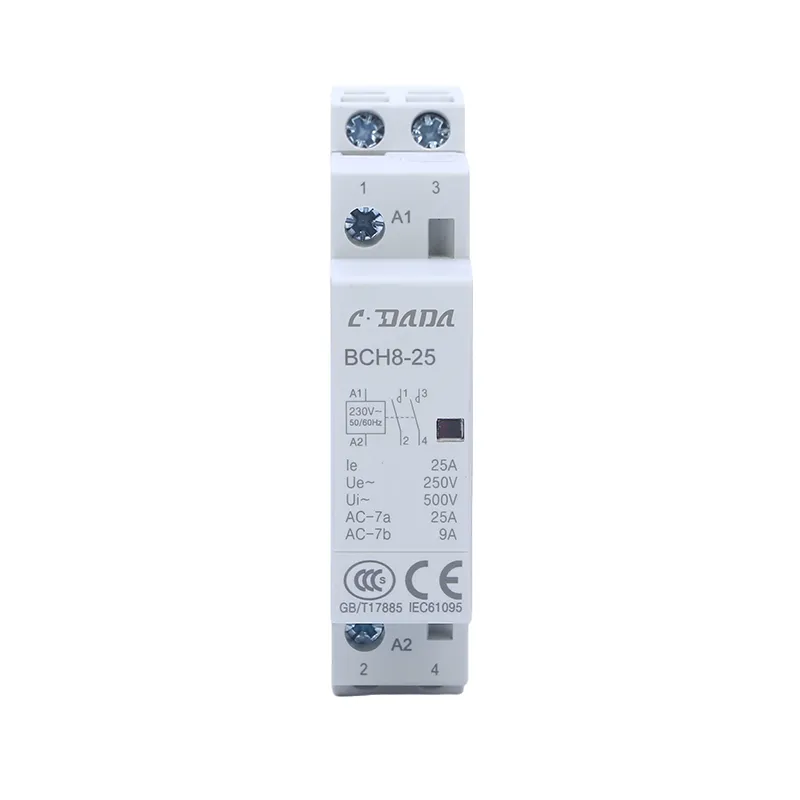

1. Modulaarse kontaktori tutvustus

Modulaarne kontaktor on elektriliselt juhitav lülitusseade, mis on loodud toiteahelate haldamiseks kompaktses, modulaarses vormingus, mis sobib standardsete DIN-rööpasüsteemidega. Erinevalt tavapärastest mahukatest kontaktoritest on modulaarsed kontaktorid spetsiaalselt konstrueeritud voolujooneliste elektrijaotuspaneelide jaoks, kus ruumi tõhusus, ohutus ja paigaldamise lihtsus on kriitilise tähtsusega.

Neid kasutatakse laialdaselt valgustuse juhtimises, HVAC-süsteemides, tööstusautomaatikas ja arukate hoonete infrastruktuuris. Nende disain on kooskõlas tänapäevaste automatiseerimise, energiatõhususe ja tsentraliseeritud juhtimise nõudmistega.

Kuna elektrisüsteemid arenevad intelligentse juhtimise ja hajutatud energiahalduse suunas, muutuvad modulaarsed kontaktorid üha enam standardkomponendiks, mitte valikuliseks uuenduseks.

2. Struktuur ja tööpõhimõte

Modulaarne kontaktor töötab lihtsal, kuid väga tõhusal elektromagnetilisel põhimõttel. Kui mähisele rakendatakse juhtpinget, tekitab see magnetvälja, mis tõmbab kontaktid kokku, võimaldades voolul läbi põhiahela voolata.

Põhikomponendid hõlmavad järgmist:

• Rull:Toidab pinge all elektromagnetilist jõudu
• Kontaktid:Avage või sulgege ahel
• Korpus:Pakub isolatsiooni ja ohutust
• DIN-liistu korpus:Võimaldab modulaarset installimist

Disain tagab kiire ümberlülitamise, madala energiatarbimise ja stabiilse töö erinevatel koormustel.

3. Kaasaegsete süsteemide peamised eelised

Modulaarsete kontaktorite kasvava populaarsuse taga on mitmed olulised eelised, mis lahendavad tänapäevaseid elektrotehnika väljakutseid.

• Ruumisäästlik disain:Ideaalne kompaktsete jaotusplaatide jaoks
• Energiatõhusus:Madal pooli energiatarve vähendab tegevuskulusid
• Vaikne töö:Sobib elu- ja ärikeskkondadesse
• Lihtne paigaldus:DIN-liistude paigaldamine lihtsustab seadistamist
• Kõrge töökindlus:Mõeldud pikkade lülitustsüklite jaoks
• Paindlik juhtimine:Ühildub automaatikasüsteemidega

Need eelised muudavad modulaarsed kontaktorid eriti väärtuslikuks nutikates hoonesüsteemides, kus tõhusus ja automatiseerimine on esmatähtsad.

4. Modulaarne kontaktor vs traditsiooniline kontaktor

Õige lahenduse valimisel on oluline mõista erinevust moodulkontaktorite ja traditsiooniliste kontaktorite vahel.

Kui traditsioonilised kontaktorid domineerivad endiselt raskeveokitega tööstuslikes keskkondades, on modulaarsed kontaktorid kaasaegsetes automatiseerimispõhistes süsteemides selgelt paremad.

5. Rakendusstsenaariumid erinevates tööstusharudes

Modulaarseid kontaktoreid kasutatakse nende mitmekülgsuse ja kompaktse disaini tõttu väga erinevates rakendustes.

• Eluhooned:Valgustuse juhtimine, veesoojendid ja targa kodu süsteemid
• Äripinnad:HVAC juhtimine, eskalaatorid ja liftisüsteemid
• Tööstusautomaatika:Mootori lülitamine ja masina juhtimine
• Energiasüsteemid:Päikeseenergia inverterid ja akusalvestussüsteemid
• Infrastruktuur:Ühisvalgustus ja liikluskorraldussüsteemid

Nutikates hoonetes on modulaarsed kontaktorid sageli tsentraliseeritud energiajuhtimissüsteemide selgrooks, võimaldades automaatset koormuse juhtimist ja ajastamist.

6. Kuidas valida õiget moodulkontaktorit

Õige modulaarse kontaktori valimine on süsteemi töökindluse ja tõhususe jaoks kriitiline. Arvesse tuleks võtta mitmeid võtmetegureid.

• Nimivool:Peab vastama koormusnõuetele
• Juhtpinge:Tagada ühilduvus juhtimissüsteemidega
• Pooluste arv:Ühefaasilised või kolmefaasilised süsteemid
• Töötsükkel:Lülitustoimingute sagedus
• Keskkonnatingimused:Temperatuur, niiskus ja tolmutase

Allpool on lihtsustatud valikujuhend:

7. Paigaldus- ja hoolduskaalutlused

Õige paigaldus tagab optimaalse jõudluse ja pika kasutusea. Modulaarsed kontaktorid on loodud kasutamise hõlbustamiseks, kuid siiski tuleb järgida õigeid protseduure.

• Enne paigaldamist veenduge, et toide oleks lahti ühendatud
• Kinnitage kindlalt DIN siinile
• Kontrollige juhtmestiku ühendusi vastavalt skeemidele
• Kontrollige mähise pinge ühilduvust
• Katsetage lülitusfunktsiooni enne täielikku kasutuselevõttu

Hooldus on üldiselt minimaalne, kuid soovitatav on perioodiline ülevaatus, et tagada kontaktide puhtus ja kulumine.

8. Levinud probleemid ja tõrkeotsing

Isegi kvaliteetsetel modulaarsetel kontaktoritel võib esineda probleeme, kui neid kasutatakse või paigaldatakse valesti.

• Kontaktkeevitus:Sageli põhjustatud ülekoormustingimustest
• Mähise rike:Vale pinge toiteallika tõttu
• Ülekuumenemine:Halb ventilatsioon või liigne koormus
• Mehaaniline kulumine:Sagedased lülitustsüklid aja jooksul

Tõrkeotsing peaks alati algama koormustingimuste kontrollimisega, millele järgneb mähise ja kontakti terviklikkuse elektriline testimine.

9. Modulaarlülitustehnoloogia tulevikutrendid

Modulaarsete kontaktorite tulevik on tihedalt seotud nutikate võrkude ja intelligentsete hoonesüsteemide arendamisega. Nende arengut kujundavad mitmed suundumused:

• Integratsioon IoT-põhiste juhtimissüsteemidega
• Kaugjälgimine ja diagnostika
• Energiatarbimise optimeerimise algoritmid
• Miniaturiseerimine ja suurema tihedusega kujundused
• Täiustatud kaare summutamise tehnoloogia

Kuna automaatika laieneb jätkuvalt, mängivad modulaarsed kontaktorid tõhusa ja intelligentse elektrijaotuse võimaldamisel üha olulisemat rolli.

10. Korduma kippuvad küsimused

Q1: Mis on modulaarse kontaktori peamine eesmärk?
Seda kasutatakse elektriliste koormuste vahetamiseks juhtimissüsteemides, eriti automaatika- ja hoonehaldusrakendustes.

Q2: Kas modulaarseid kontaktoreid saab kasutada tööstuslikes keskkondades?
Jah, kuid need sobivad kõige paremini kergete ja keskmiste tööstuslike koormuste jaoks, mitte raskete masinate jaoks.

Q3: Kui kaua modulaarne kontaktor kestab?
Õige kasutamise korral võib see olenevalt koormustingimustest kesta sadu tuhandeid kuni miljoneid lülitustsükleid.

Q4: Kas modulaarsed kontaktorid on energiatõhusad?
Jah, need on konstrueeritud väikese mähise energiatarbimisega, muutes need traditsiooniliste mudelitega võrreldes väga tõhusaks.

11. Järeldus ja kontakt

Modulaarsed kontaktorid kujutavad endast olulist edasiminekut elektrilülitustehnoloogias. Nende kompaktne struktuur, tõhusus ja kohandatavus muudavad need tänapäevaste elektrisüsteemide oluliseks komponendiks alates elamute automatiseerimisest kuni tööstuslike juhtimisvõrkudeni. Kuna infrastruktuur muutub järjest intelligentsemaks, kasvab nõudlus usaldusväärsete ja paindlike lülitusseadmete järele jätkuvalt.

Tootjatele meeldibShanghai DaDa Electric Co., Ltd.panustavad sellesse arengusse, arendades ülemaailmsetele tööstusstandarditele kohandatud suure jõudlusega modulaarseid kontaktorilahendusi.

Kui otsite stabiilseid, tõhusaid ja kulutõhusaid modulaarseid kontaktorilahendusi, on meie insenerimeeskond valmis teie projekti nõudeid toetama.

Võtke meiega ühendusttänaet uurida teie elektriliste juhtimissüsteemide kohandatud lahendusi ja tehnilist tuge.
