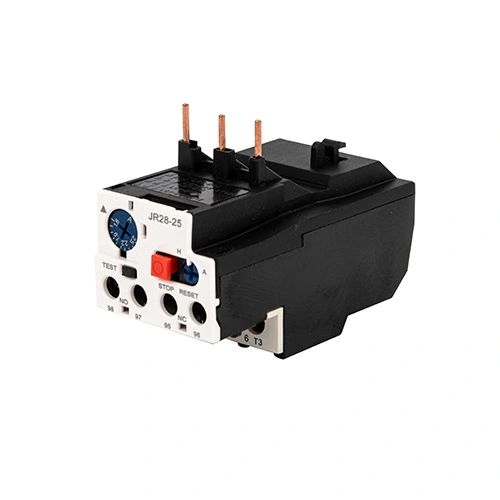

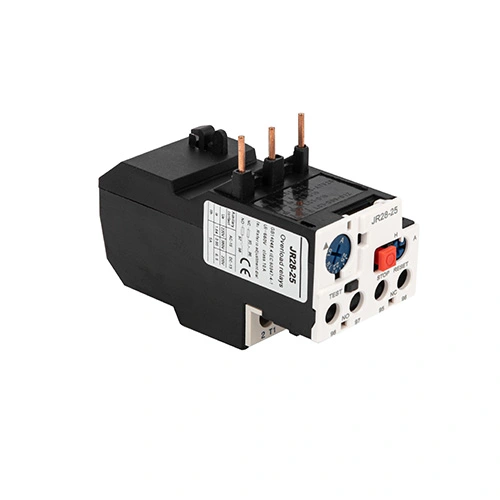

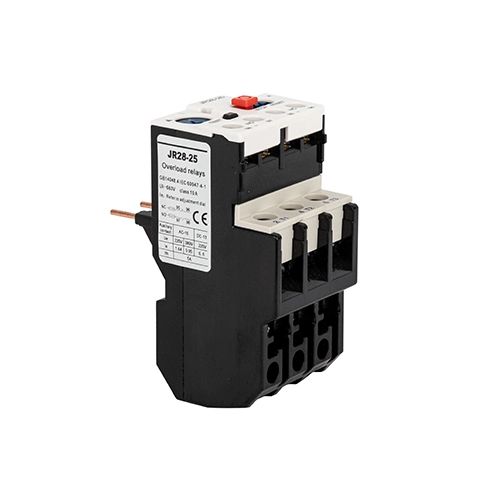

JR28 termilise ülekoormuse relee

Kaitske oma mootoreid JR28 termilise ülekoormuse releega, mis on tugev ja intelligentne kaitselahendus, mille on välja töötanud Hiina usaldusväärne tootja CDADA. Disainitud sujuvaks integreerimiseks CDADA D-seeria kontaktoritega (D9 kuni D150), pakub JR28 relee igakülgset kaitset järgmiste vastu:

● Ülekoormused

● Faasitõrge (ühe faasi kadumine)

● Liiga pikad mootori käivitusajad

● Rootori pikaajaline seiskumine

Laia reguleeritava vooluvahemikuga 0,1A kuni 140A hõlmab JR28 seeria rakendusi alates väikestest ventilaatoritest kuni suurte tööstuslike pumpade ja kompressoriteni. Sellel on testnupp juhtahela kontrollimiseks, selge väljalülitusnäidik, käsitsi või automaatse lähtestamise valik ja volitamata reguleerimise vältimiseks suletav kate. Tõestatud bimetallilisele termotehnoloogiale ehitatud ja standardile IEC 60947-4-1 vastav CDADA JR28 tagab usaldusväärse ja hooldussõbraliku mootorikaitse nõudlikes keskkondades kogu maailmas.

Peamised spetsifikatsioonid

Seeria: JR28 termiline ülekoormusrelee

Kaubamärk: CDADA | Tootja: Shanghai DADA Electric CO.,LTD

Ühilduvus: mõeldud D9, D12, D18 … kuni D150 kontaktoritele (LC1-D/F seeria)

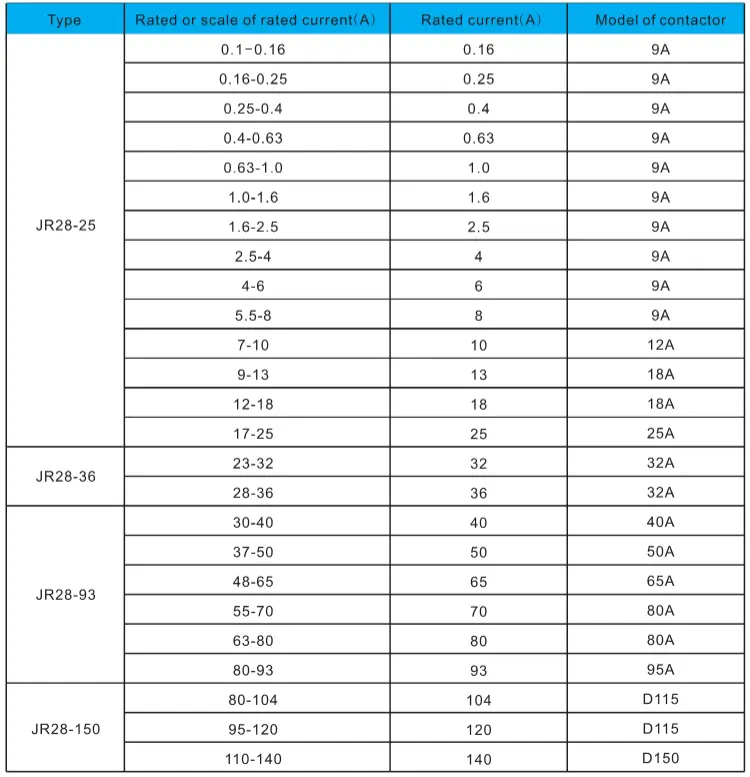

Nimivooluvahemik: 0,1 A–140 A (mitu mudelit: JR28-25, JR28-36, JR28-93, JR28-150 jne)

Poolused: 3-pooluselised (jälgib kõiki faase tasakaalustamatuse suhtes)

Kaitsefunktsioonid:

★ Termiline ülekoormus

★ Faasi rikke tuvastamine

★ Pika algusaja jälgimine

★ Rootori varisemiskaitse

Lähtestamisrežiim: käsitsi või automaatne (valiklüliti kaudu)

Testi nupp: simuleerib väljalülitamist – aktiveerib nii NO kui ka NC abikontaktid

Stop-nupp: avab ainult NC-kontakti (hädasignaali andmiseks)

Väljalülituse indikaator: visuaalne lipp näitab väljalülitatud olekut

Seadistuslukk: kaane saab võltsimiskindlaks tööks pitseerida

Abikontaktid: standardne 1NO + 1NC (häirete, PLC tagasiside või blokeeringute jaoks)

Paigaldamine: Snap-on disain otse ühilduvatele CDADA kontaktoritele

Sertifitseerimine: Vastab standardile IEC/EN 60947-4-1 (saadaval on CE-dokumentatsioon)

Miks valida CDADA JR28 termilise ülekoormuse relee?

★  Lai praegune katvus

Alates 0,1A kuni 140A – toetab kõike alates osa HP mootoritest kuni 110kW+ tööstuslike ajamiteni.

★ Täielik ühilduvus D-seeria kontaktoritega

Projekteeritud sobima mudelitele D9 kuni D150 – tagab täiusliku mehaanilise ja termilise koordinatsiooni.

★ Täpsemad diagnostikafunktsioonid

★ TEST-nupp kontrollib juhtjuhtmeid ilma toitekatkestuseta

★ STOP nupp võimaldab välist signaalimist

★ Reisi indikaator kiirendab tõrkeotsingut

★ Tööstuslik töökindlus

Tõeline bimetallist termomehhanism (mitte elektrooniline) – immuunne elektromagnetilise häire, pinge järskude ja tarkvaratõrgete suhtes.

★ Ohutus- ja vastavusvalmidus

Sulgetav kate vastab ISO, CE ja tehase auditi nõuetele lukustatud seadete kohta.

★ Tasuv kaitse

Hoiab ära mootori läbipõlemise, vähendab seisakuaega ja pikendab seadmete eluiga – ideaalne originaalseadmete tootjatele ja süsteemiintegraatoritele.

★ Pakendi üksikasjad on tooteti erinevad. Esitame selle teabe oma hinnapakkumistes ja pakendamisnimekirjades. Standardsed ekspordikarbid on mõeldud optimaalseks kaubaalusteks ja konteinerite laadimiseks.

Tüüpilised rakendused

★ Mootori käivitussõlmed: ühendatud pumpade, ventilaatorite, konveierite kontaktoritega

★ HVAC-süsteemid: jahutid, jahutustornid, õhukäitlejad

★ Vesi ja heitvesi: sukel- ja tsentrifugaalpumbad

★ Tootmine: mikserid, ekstruuderid, pakkimisliinid

★ Kaevandamine ja ehitus: purustid, tõstukid, ventilatsiooniventilaatorid

Korduma kippuvad küsimused

K1: Mis vahe on JR28 ja LRD seeriatel?

A1: mõlemad on CDADA termilised ülekoormusreleed. JR28 seeria toetab suuremaid voolusid (kuni 140A) ja on mõeldud suurematele kontaktoritele (kuni D150), samas kui LRD katab tavaliselt madalamaid vahemikke (kuni ～104A). Funktsionaalselt pakuvad nad sarnast kaitset, kuid JR28 on optimeeritud raskeveokite tööstuslikuks kasutamiseks.

Q2: Kas ma saan kasutada JR28 termilist ülekoormusreleed mitte-CDADA kontaktoritega?

V2: kuigi mõnel juhul on võimalik, nõuavad optimaalse jõudluse ja garantiitugi sidumist CDADA D-seeria kontaktoritega (D9–D150). Mehaaniline sobivus, soojuse hajumine ja koordinatsioonikõverad on valideeritud süsteemina.

Q3: Kuidas toimib faasirikke kaitse JR28-s?

A3: Kui üks faas kaob, kannavad ülejäänud kaks juhti tasakaalustamata voolu, mis põhjustab bimetallribades asümmeetrilist kuumenemist. JR28 tuvastab selle tasakaalustamatuse ja rakendub kiiremini kui tavalise ülekoormuse korral, vältides mootori mähise kahjustamist.

K4: Kas käsitsi lähtestamine on ohutum kui automaatne lähtestamine?

A4: Jah – kriitiliste süsteemide jaoks. Käsitsi lähtestamine sunnib operaatorit enne taaskäivitamist tõrke kontrollima ja kõrvaldama. Automaatne lähtestamine sobib järelevalveta või kaugseadmete jaoks, kus järjepidevus on prioriteediks (nt jahutuspumbad).

K5: Miks valida CDADA JR28 globaalsete kaubamärkide asemel?

A5: CDADA pakub:

● Tõeline suure täpsusega termodiferentsiaalmehhanism

● Täielik ühilduvus kontaktoritega D9–D150 – ühenda ja mängi töökindlus

● Testige, peatage, lähtestage ja tihendage funktsioone ühes kompaktses seadmes

● Konkurentsivõimeline hinnakujundus CE-nõuetele vastava kvaliteediga

● Kiire tehniline tugi ja ingliskeelne dokumentatsioon ülemaailmsetele klientidele
