Mis on MCCB?

MCCB -vormitud korpuse kaitselüliti— on madalpinge kaitseseade, mis katkestab automaatselt vooluringi, kui tuvastab ülekoormuse või lühise. Erinevalt kaitsmest saab seda pärast reisi lähtestada ja uuesti kasutada. Vormitud korpuse sees saab termomagnetiline väljalülitusmehhanism hakkama kahe tööga: termoelement reageerib püsivale ülekoormusele, samas kui magnetelement reageerib koheselt lühistele. Tulemuseks on kaitse, mis ühtib tegelike elektriliste koormuste käitumisega.

Millal valida MCCB: peamised sissetulevad söötjad, kolmefaasilised jaotuspaneelid, suured mootoriahelad või mis tahes punkt, kus võimalik lühisvool ületab MCB katkestada.

Kui MCB-st piisab: tagasihoidliku koormuse ja madala rikketasemega lõplikud alamahelad — elamuplaadid, valgustus- ja pistikupesaahelad.

250A three-pole MCCB

Kuidas valida õiget MCCB-d

Nimivool (in)

1. — vastama pidevale koormusele ja jätma ruumi mootorite käivitusvoolude jaoks.

Katkestusvõime (Icu / Ics)

2. — peab olema suurem kui eeldatav lühisvool paigalduskohas. Mida kõrgem on vea tase, seda kõrgemat Icu-d vajate.

poolakad

3. — 3P kolmefaasiliste süsteemide jaoks, 4P, kus null vajab ka lahtiühendamist.

Pinge nimiväärtused

4. — kontrollida nimitööpinget (Ue), isolatsioonipinget (Ui) ja impulsi vastupidavust (Uimp) süsteemi suhtes.

Standardid ja sertifitseerimine

5. — IEC/EN 60947-2 vastavus ja CE-märgis on rahvusvaheliste projektide lähtealuseks.

Rakendus

6. — mootorikaitse, toitejaotus ja tööstuspaigaldised võivad vajada erinevaid raami nimiväärtusi ja väljalülitusomadusi.

Kuidas näeb välja täpselt määratletud 250A MCCB:

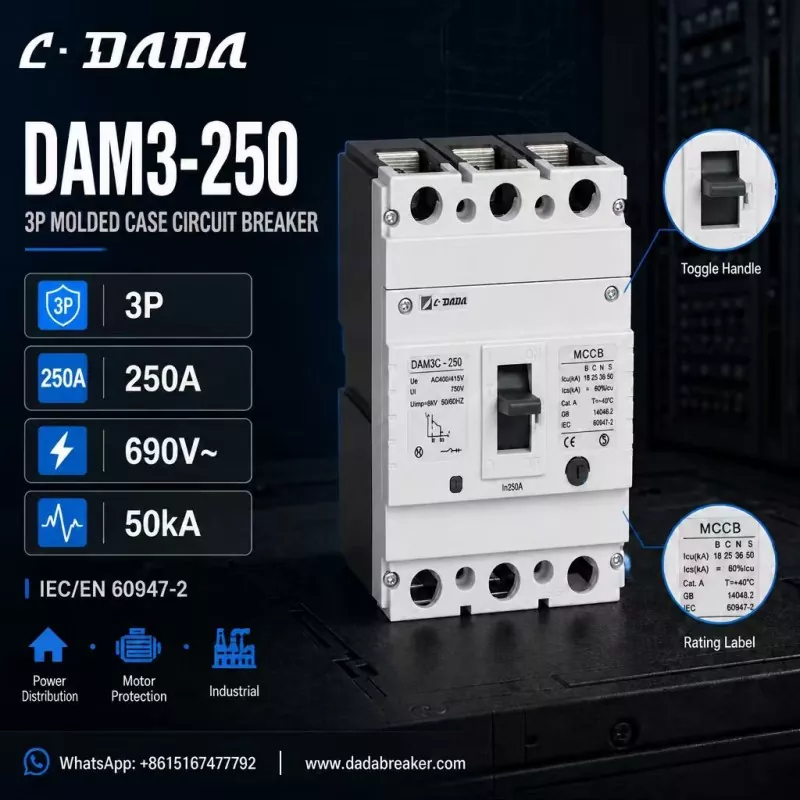

Selle konkreetseks tegemiseks kaaluge C·DADA Electricu DAM3-250 - 250A kolmepooluselist MCCB-d, mis illustreerib, mida selle seadmeklassi puhul otsida:

3P konfiguratsioon

● 250A nimivooluga (In), sobib kolmefaasilistele jaotusplaatidele

Pinge nimiväärtused:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Katkestusvõime kuni 50kA

● — Icu 18 / 25 / 36 / 50 kA kõigis B / C / N / S variantides, et paigaldajad saaksid rikketasemeid võrgu eri punktides sobitada

vastavus standarditele IEC/EN 60947-2 ja GB 14048.2

● CE-märgisega, selge SISSE/VÄLJA lülituskäepide nähtavaks tööolekuks

● Loodud toitejaotuse, mootorikaitse ja tööstuslike rakenduste jaoks

Selle spetsifikatsiooni taga olev loogika: 250A, 3-pooluseline raam 50kA klassi katkestusvõimega katab enamiku paneeliehitajate ja töövõtjate vajadustest – alates peajaotuskilpidest kuni mootorite toiteahelateni –, samas kui mitmed Icu-variandid võimaldavad teil tegeliku rikketasemega võrrelda õige suurusega kulusid.

Valiku soovitus

● Madala rikketasemega lõppahelate jaoks kuni ~125A on MCB ökonoomne valik.

● Peajaotuse, mootorikaitse ja tööstuslike lülitusseadmete jaoks valige MCCB, mille katkestusvõime ületab paigaldise tulevase lühisevoolu.

● Kahtluse korral suurendage katkestusvõimsust ühe klassi võrra: kulude erinevus on väike, samas kui kaitsevaru võib olla erinevus väiksema vea ja suurema katkestuse vahel.

Korduma kippuvad küsimused

K: Mis on MCCB?

V: Avormitud korpuse kaitselülition lähtestatav madalpinge kaitseseade, mis katkestab vooluahela ülekoormuse või lühise korral, mis on mõeldud suuremate voolude ja rikketasemete jaoks kui miniatuurne kaitselüliti.

K: Mida tähendab Icu MCCB-s?

V: Icu on ülim lühise katkestusvõime – maksimaalne rikkevool, mida kaitselüliti võib katkestada. Ics on teenuse katkestusvõime, tase, mida see võib korduvalt katkestada ja töökorras püsida.

K: Kuidas valida oma MCCB katkestusvõimsust?

V: Valige paigalduskohas eeldatavast lühisvoolust kõrgem Icu reiting. Suure trafo võimsusega jaotuskilbid või pikad tööstuslikud etteandjad vajavad tavaliselt 36–50 kA klassi seadmeid.

K: Mis on DAM3-250 MCCB?

V: DAM3-250 on 250A kolmepooluseline vormitud korpusega kaitselüliti firmalt C·DADA Electric, mille nimipinge on kuni 690 V ja katkestusvõimsus kuni 50 kA, elektrijaotuseks, mootorikaitseks ja tööstuslikeks rakendusteks.
