MCCB koos lekkekaitsega

Suurendage elektriohutust peale ülekoormuse ja lühisekaitse lekkekaitsega CDADA DAM1L seeria MCCB-ga, mis on integreeritud vormitud korpuse kaitselüliti, millel on sisseehitatud rikkevoolu (RCD/ELCB) funktsionaalsus. Professionaalse tootja Shanghai DADA Electric CO., LTD poolt rahvusvaheliste standardite kohaselt välja töötatud lekke MCCB 4P ühendab suure jõudlusega toitejaotuse elu- ja tulekahju päästva maandusvea tuvastamisega.

Nimetatud 10A kuni 500A pingel 400V/415V, pakub see reguleeritavat jääkvoolu (30mA–1000mA) ja valikulist viivitust – võimaldades kohandatud kaitset isikliku ohutuse tagamiseks (≤30mA) või tulekahjude ärahoidmiseks (100mA–500mA+). Mitmefaasilise toitega elektroonikaga töötab see ka siis, kui üks faas ebaõnnestub või pinge langeb 50 V-ni, tagades võrreldamatu töökindluse kriitilises infrastruktuuris, nagu tunnelid, kõrghooned, transpordisõlmed ja tööstusettevõtted.

Peamised spetsifikatsioonid

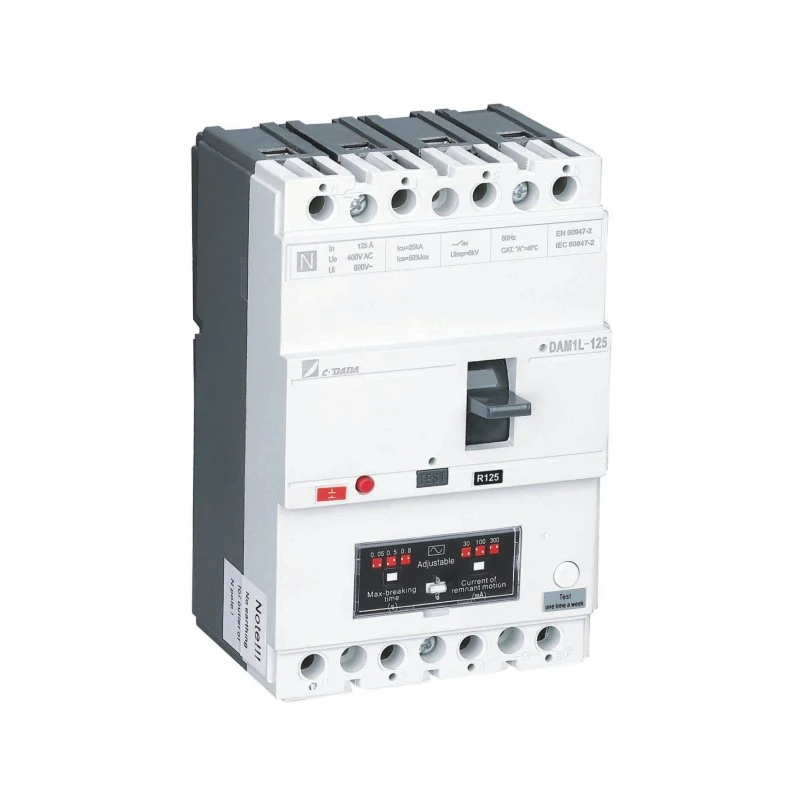

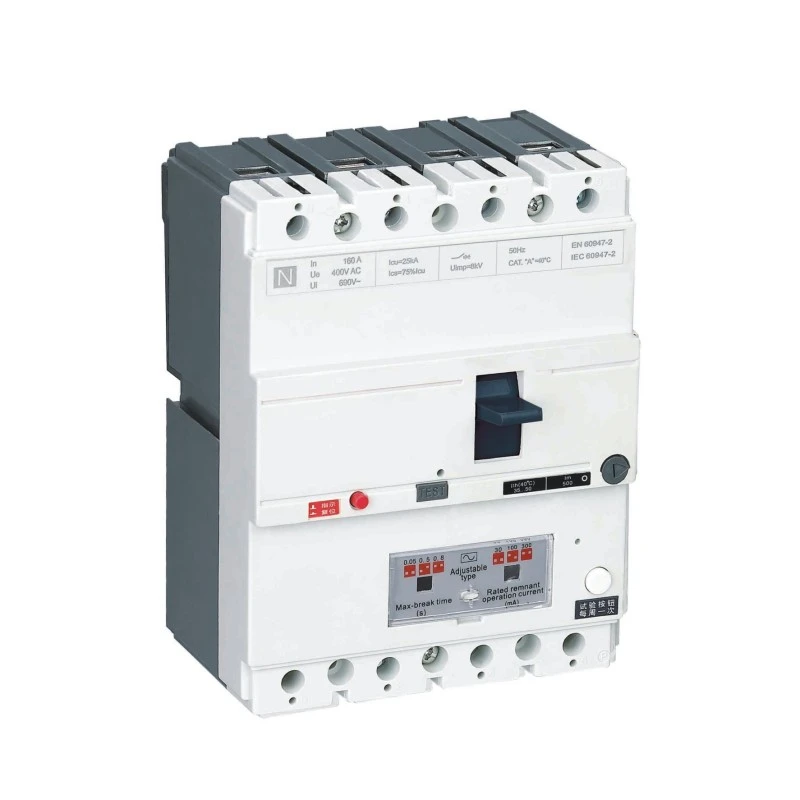

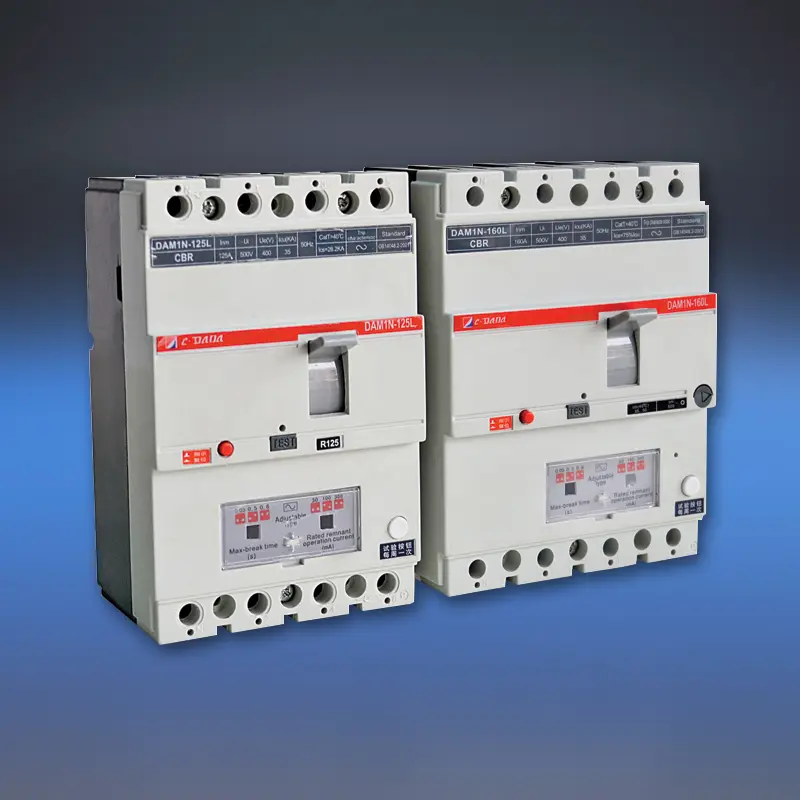

Mudel: DAM1L-seeria – maanduslekke MCCB (CBR-tüüpi MCCB)

Poolused: 4P (standardne; 3P saadaval nõudmisel)

Nimivool (in): 10A – 500A

Nimipinge: 400V / 415V AC, 50Hz

Isolatsioonipinge (Ui): 400 V (≤ 160 A), 690 V (> 250 A)

Jääkvoolu seaded (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Reguleeritavus: I△n ja väljasõiduaja kohapealne reguleerimine (hetkeline või viivitusega)

Katkestusvõimsuse tüübid:

B tüüp: tavaline (Inm < 100A)

S-tüüp: standardne

H-tüüp: kõrge katkestusvõimega (>160 A)

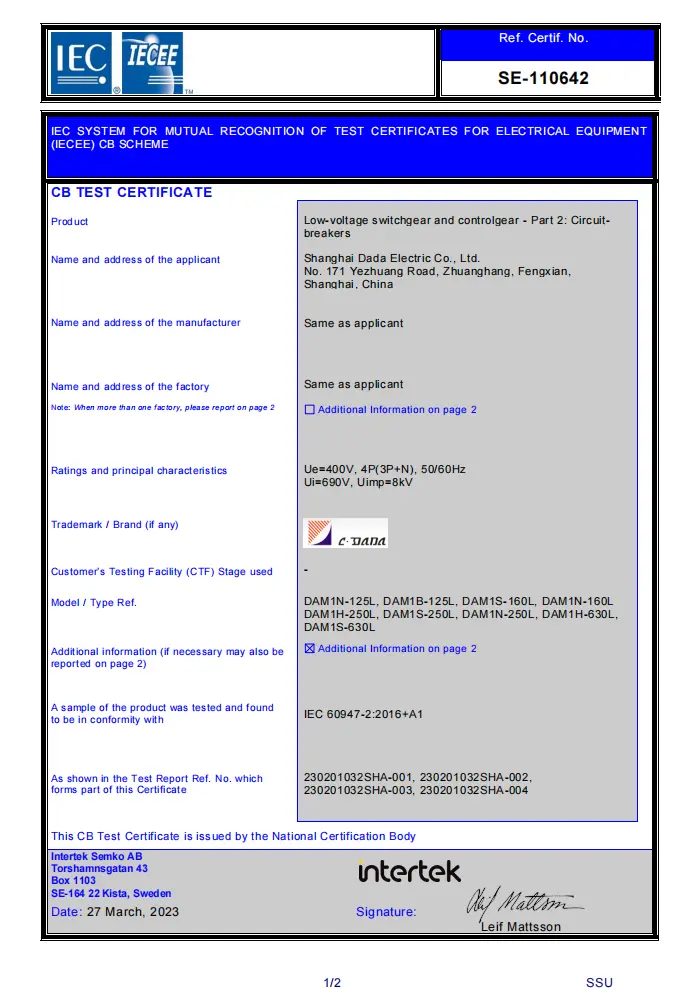

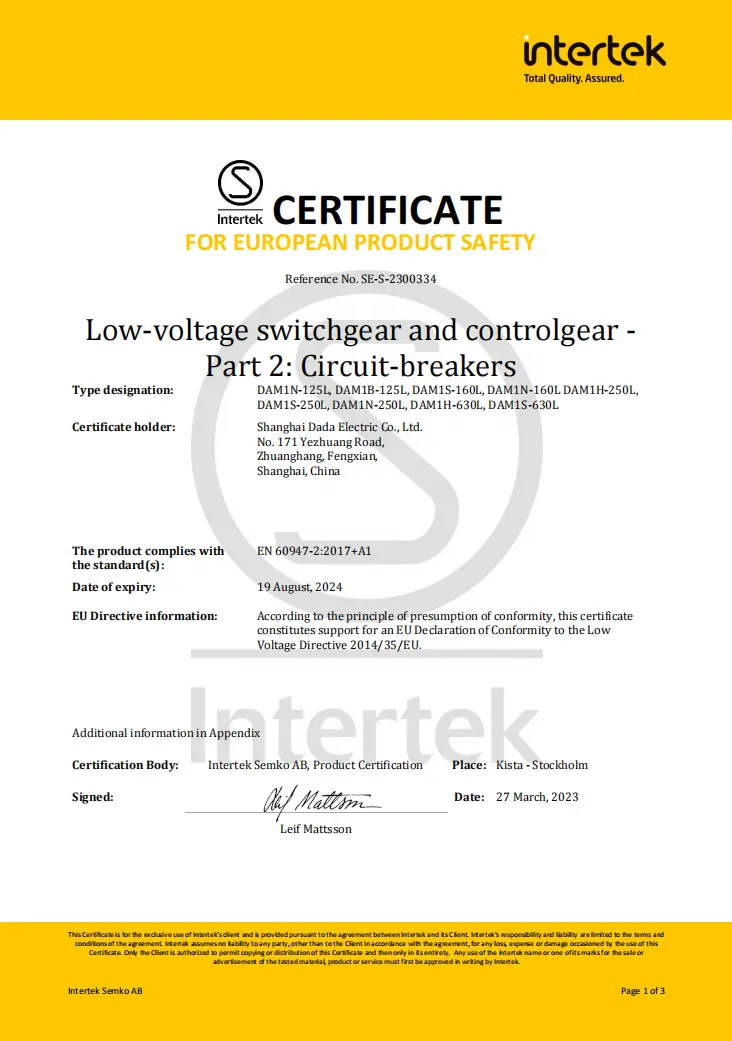

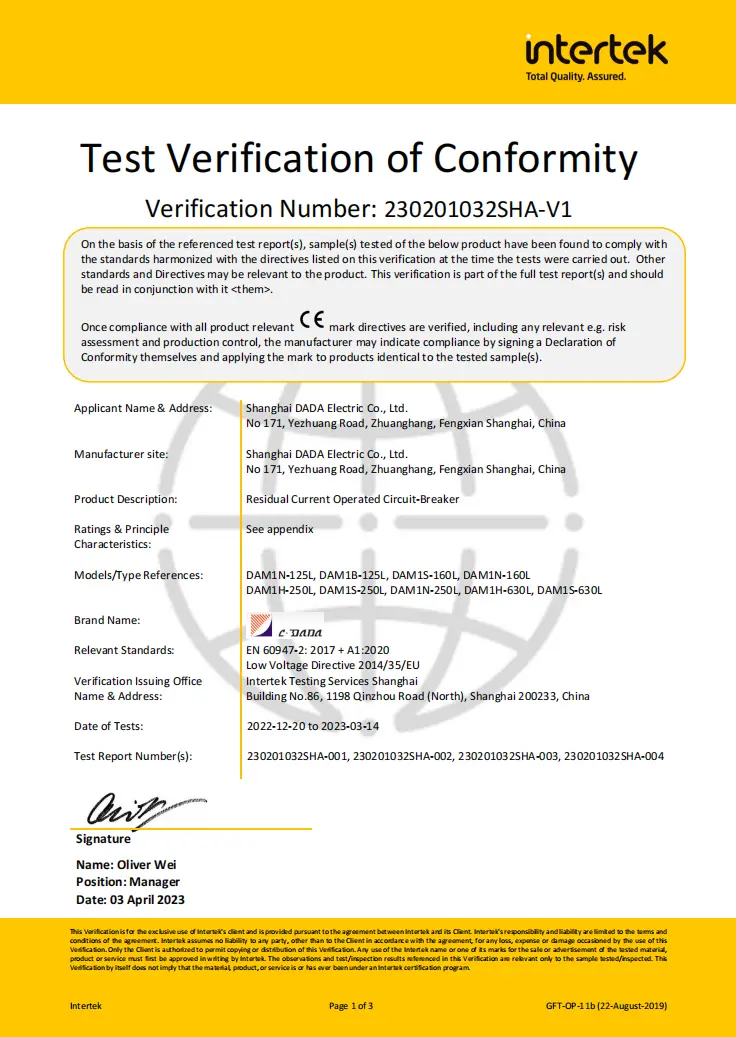

Sertifikaadid: CE, CB, SEMKO

Peamised omadused:

★ Mitmefaasilise toitega RCD ahel → töötab kuni 50V

★ Eraldi põhi- ja kaarkontaktid

★ Reisile vajutamise testnupp

★ Reguleeritav magnetseade (0,8–1,0 × tolli)

★ Tugev EMI/RFI häiretevastane võime

★ Täielik tarvikute valik: šundi väljalülitamine, abi-/häirekontaktid, pöörlev käepide

Tehniline andmeleht

Lekkekaitselülitid (ELCB)
Mudel			DAM1-125L			DAM1-160L
Katkestusvõimsuse kood			B	N	S	B	N	S
Raami suuruse nimivool – tolli (A)			125A			160A
Nimivool-in (40,50 või 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 A			10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Pooluse arv			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (tipp) / cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Jääkvoolu lävi (mA)			100-300-500			100-300-500
Viivitus (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektriline omadus (V)			2500			3000
loniseerimiskaugus (mm)			≤30/0			≤30/0
Vastupidavus	Tsükleid kokku		8000			8000
	Elektriline eluiga		1000			1000
	Mehaaniline eluiga		7000			7000
Kategooria (EN 60947-2/IEC 60947-2)	Peamine vooluring		A/0			A/0
	Abiahel		AC-15			AC-15
Pinge vabastuse all			√			√
Šundi vabastamine			√			√
Abikontakt			√			√
Häire kontakt			√			√
Abikontakt ja häirekontakt			√			√
Käepideme töömehhanism			√			√
Elektriline töömehhanism			√			√
Klemmi kate			√			√
Faasi eraldaja			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Kaal	Fikseeritud versioon 3P/4P		-			-
	Pistikprogrammi versioon 3P/4P		-			-
	Joonistage välja versioon 3P/4P		-			-

Miks valida lekkekaitsega CDADA MCCB?

★ Tõeline integreeritud ohutus

Erinevalt lisamoodulitest on DAM1L-l sisseehitatud tehases kalibreeritud lekkekaitse, mis tagab täiusliku koordineerimise ja kõrvaldab ühilduvusprobleemid.

★ Mitmefaasiline toide RCD vooluringile

Varased RCD-d ebaõnnestusid, kui üks faas oli kadunud. CDADA disain kasutab kaitseelektroonika toiteks kõiki faase, nii et see töötab ka faasikaotuse või tõsise alapinge korral.

★ Kahekordne kaitseeesmärk ühes seadmes

◆ 30mA: vastab IEC-nõuetele isikliku põrutuskaitse kohta

◆ 100mA–1000mA: hoiab ära väikestest püsivatest maandusriketest põhjustatud isolatsiooni lagunemise tulekahjud

★ Väljas reguleeritav reaalsetes tingimustes

Täpsustage tundlikkust ja viivitust, et vältida ebameeldivaid komistamisi märjas keskkonnas (nt autopesulad, farmid), säilitades samas ohutuse.

★ Tööstuslik töökindlus

Suur katkestusvõime (H-tüüpi), tugev kaareeraldus ja IP20+ klemmikaitse muudavad selle sobilikuks karmides äri- ja tööstustingimustes.

★ Globaalne vastavus, kohalik väärtus

Sertifitseeritud Euroopa (CE/CB), Põhjamaade (SEMKO) jaoks – ideaalne ekspordiprojektide jaoks – usaldusväärse Hiina tootja konkurentsivõimelise hinnaga.

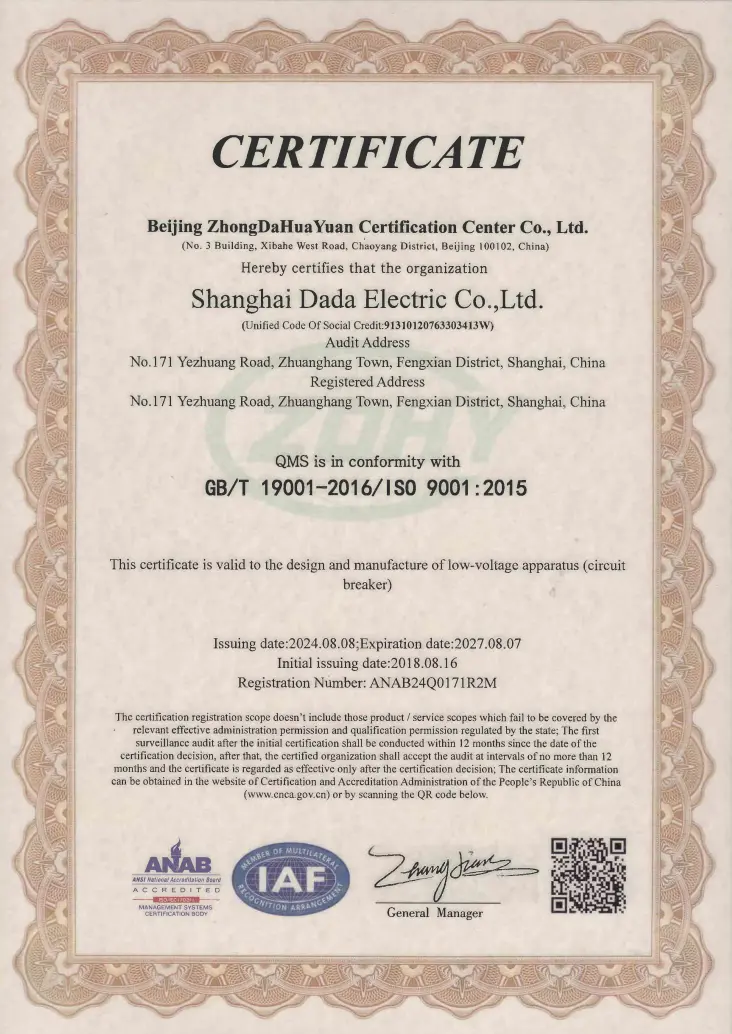

★ Meie tootmisüksus on sertifitseeritud ISO9001:2015 kvaliteedijuhtimissüsteemi alusel.

Tüüpilised rakendused

Kõrghoone elamu: peamised sissevoolu- või põrandapaneelid (300 mA tuleohu vähendamiseks)

Tunnelid ja metrood: kriitiline infrastruktuur, mis nõuab tõrkekindlat lekke tuvastamist

Haiglad ja koolid: 30 mA kaitse märgades ruumides (laborid, tualettruumid)

Tööstusettevõtted: maandusviga jälgimisega mootorisööturid

Ehitusplatsid: Ajutine elektrijaotus koos personalikaitsega

KKK

K1: Mis vahe on tavalisel MCCB-l ja lekkekaitsega MCCB-l?

A1: standardne MCCB kaitseb ainult ülekoormuse ja lühiste eest. DAM1L lisab jääkvoolu (maanduse lekke) tuvastamise – väljalülitumise, kui vool lekib maapinnale (nt läbi inimese või kahjustatud isolatsiooni), vältides elektrilöögi või tulekahju.

2. küsimus: kas ma saan kasutada isikukaitseks 100A MCCB RCD-d?

A2: ainult siis, kui see on 30 mA. Nimivool (100A) määrab kandevõime; jääksäte (I△n) määrab ohutusfunktsiooni. Põrutuskaitseks peab I△n olema ≤30mA, olenemata sisendist.

Q3: Miks vajab RCD vooluahel mitmefaasilist voolu?

A3: kui toiteallikaks on ainult üks faas, blokeerib ühefaasiline rike lekkekaitse. CDADA mitmefaasiline disain tagab, et RCD jääb aktiivseks isegi faasikaotuse või madalpinge (kuni 50 V) ajal – see on ohutuse järjepidevuse jaoks kriitiline.

Q4: Kas 4P lekke MCCB sobib TT või TN-S süsteemidele?

V4: Jah – see on mõeldud TT, TN-S ja IT-süsteemide jaoks. 4P konstruktsioon katkestab kõik faasid ja nulli, mis on oluline TT-süsteemide jaoks, kus neutraalne ei ole ülesvoolu usaldusväärselt maandatud.

K5: Miks valida CDADA modulaarsete RCD + MCCB kombinatsioonide asemel?

A5: CDADA DAM1L pakub:

● Väiksem jalajälg (integreeritud vs. kaks seadet)

● Garanteeritud koordineerimine (puudub mittevastavuse oht)

● Madalam hind ja juhtmestiku keerukus

● Suurem töökindlus (üks suletud seade)

● Kohapealne reguleerimine ei ole fikseeritud tundlikkusega RCD-dega võimalik
