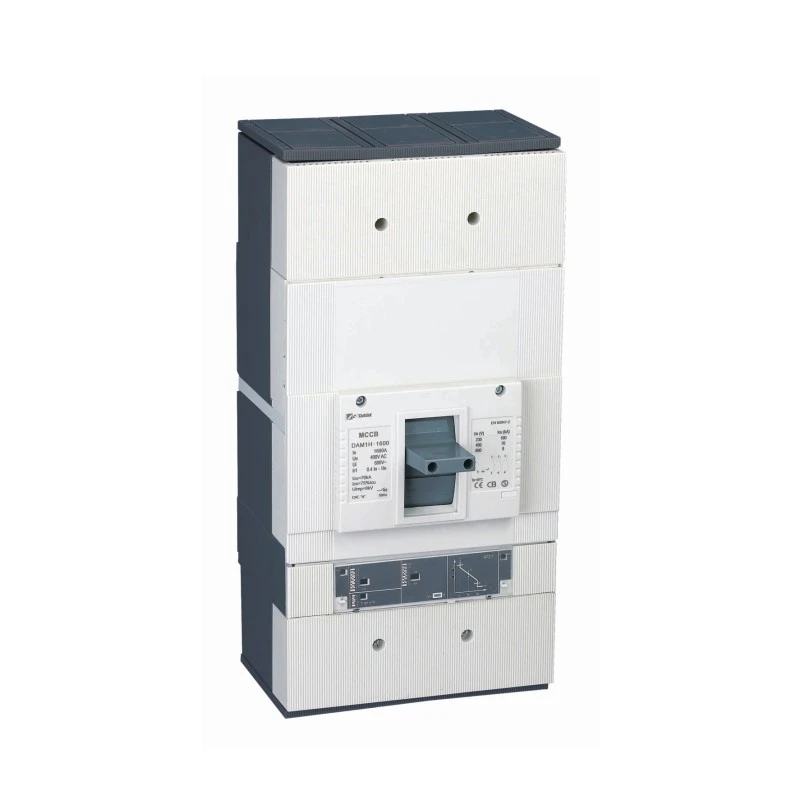

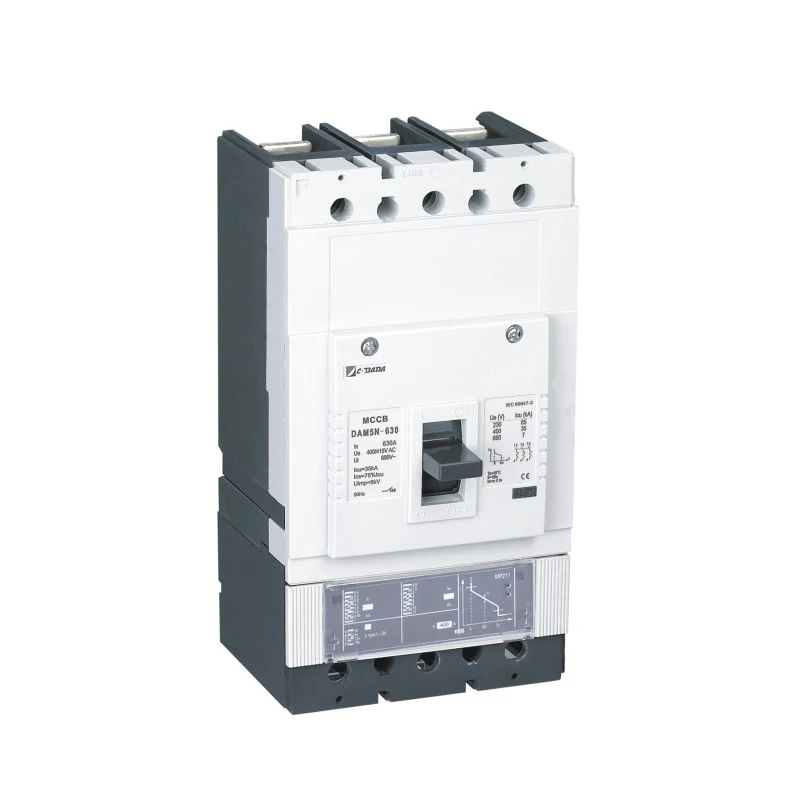

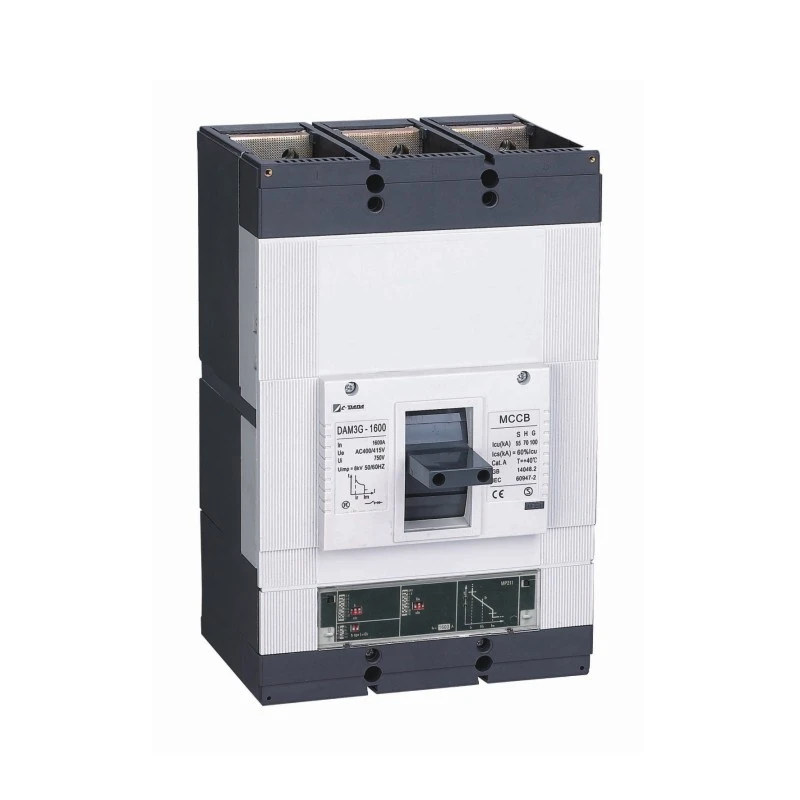

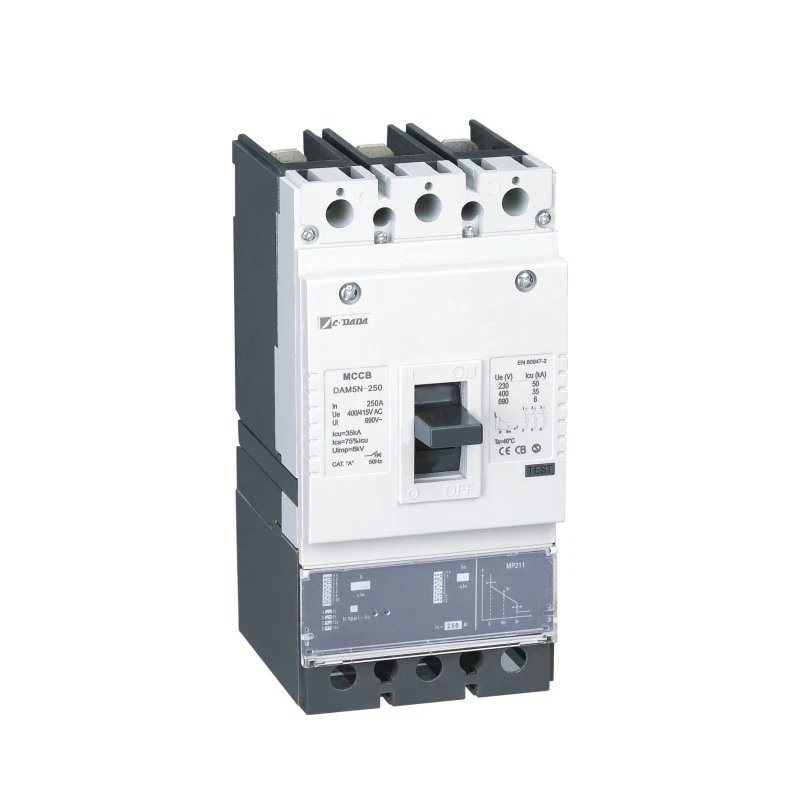

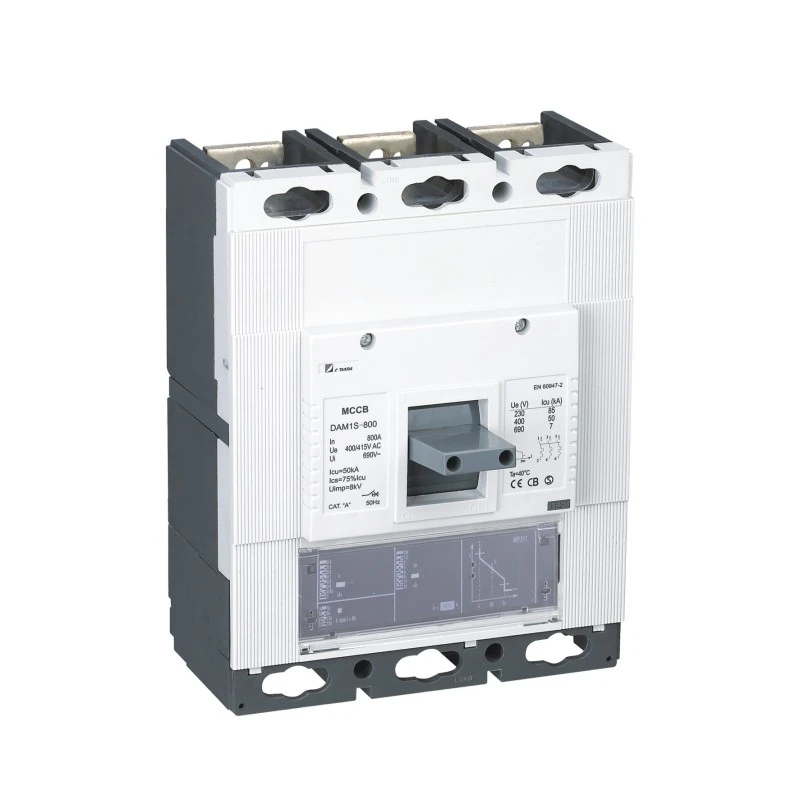

Elektroonilist tüüpi vormitud korpuse kaitselüliti

Kaasaegsete elektrisüsteemide jaoks, mis nõuavad täpsust, intelligentsust ja töökindlust, on Shanghai DADA Electric CO., LTD. elektrooniline vormitud korpuse kaitselüliti. seab madalpingekaitses uue standardi. Erinevalt traditsioonilistest termomagnetilistest kaitselülititest kasutab see intelligentne MCCB mikroprotsessoripõhist elektroonilist väljalülitusseadet, et pakkuda ülitäpset, programmeeritavat liigvoolukaitset, mis on välistemperatuuri kõikumiste suhtes immuunne.

Reguleeritavate sätetega 40% kuni 100% In (termiline) ja 1,5 × 12 × In (magnetiline) pakub see võrreldamatut paindlikkust keerukaks koordineerimiseks andmekeskustes, tööstusettevõtetes, haiglates ja taastuvenergiasüsteemides. Nimetatud 100A kuni 1600A 400V/415V juures ühendab see kompaktse disaini täiustatud funktsionaalsusega ning sisaldab tõrkekindlat otseväljalülitust ekstreemsete rikete korral isegi siis, kui elektroonika läheb rikki.

Peamised spetsifikatsioonid

Mudel: CDADA DAM2 / DE seeria (elektroonilist tüüpi vormitud korpuse kaitselüliti)

Tüüp: elektrooniline vormitud korpusega kaitselüliti

Poolused: 3P / 4P

Nimipinge (Ue): 400V / 415V AC

Nimivool (in): 100A – 1600A

Trip Unit: mikroprotsessoripõhine elektrooniline väljalase

Termiline reguleerimine (Ir): 40% – 100% In

Magnetiline reguleerimine (Im): 1,5 × 12 × tolli

Eelised

★ Lai vahemik: 100A kuni 1600A (AC)

★ Kompaktsed mõõtmed

★ Reguleeritav termoseadistus (40-100%).

★ Reguleeritav magnetiline seadistus (1,5-12 korda) In.

★ Vajutage väljalülitamiseks nuppu.

★ Eraldi pea- ja kaarkontaktid

★ Lai valik tarvikuid.

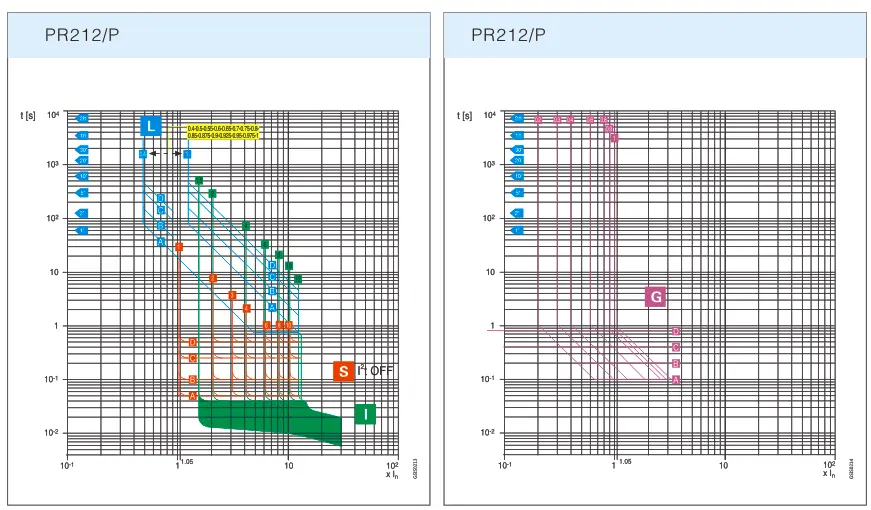

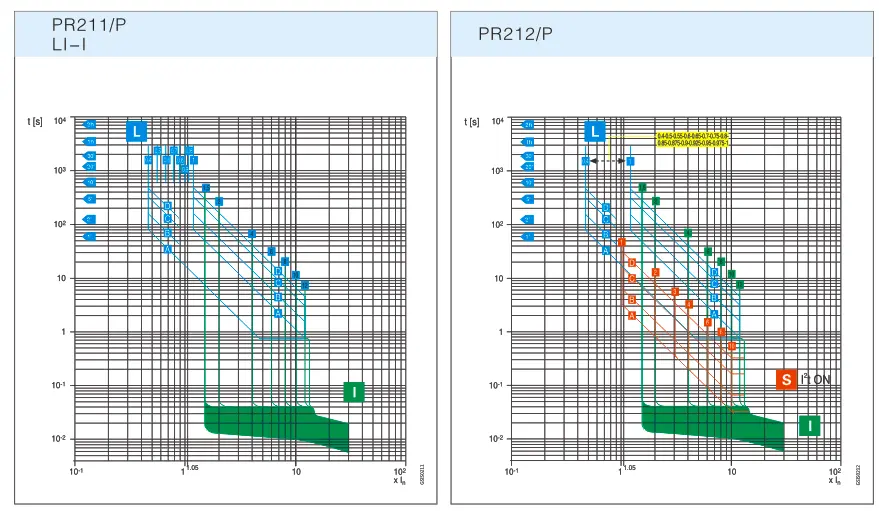

Elektroonilise vabastamise tunnuskõver

Elektrilised parameetrid

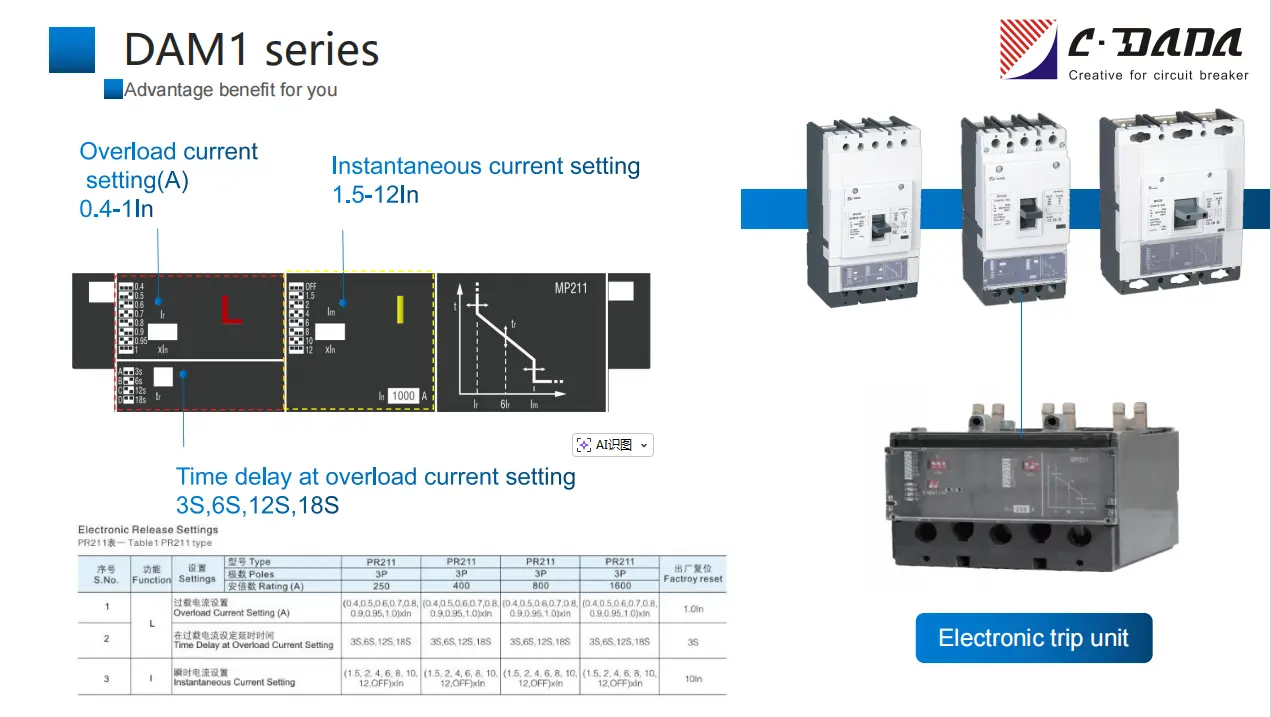

Tabel 1 PR211 tüüp

S.No.

Funktsioon

Seaded

Tüüp

PR211

PR211

PR211

PR211

Tehaseseadete lähtestamine

poolakad

3P

3P

3P

3P

Reiting (A)

250

400

800

1600

1

L

Ülekoormusvoolu seadistus (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 tolli

2

Ajaviivitus ülekoormusvoolu seadistusel

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Hetkelise voolu seadistus

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

10In

Tabel 2 PR212 tüüp

S.No.

Funktsioon

Seaded

Tüüp

PR212

PR212

PR212

PR212

Tehaseseadete lähtestamine

poolakad

3P

3P

3P

3P

Reiting (A)

250

400/630

800

1600

1

L

Ülekoormusvoolu seadistus (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 tolli

2

Ajaviivitus ülekoormusvoolu seadistusel

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Lühise voolu seadistus (A)

(1, 2, 3, 4, 6, 8, 10，VÄLJAS)xIn

(1, 2, 3, 4, 6, 8, 10,VÄLJAS)xIn

(1, 2, 3, 4, 6, 8, 10,VÄLJAS)xIn

(1, 2, 3, 4, 6, 8, 10,VÄLJAS)xIn

6In

4

Viivitus lühisevoolu seadistusel

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Hetkelise voolu seadistus

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

(1,5, 2, 4, 6, 8, 10, 12, VÄLJAS)xIn

10In

6

G

Maandusvea voolu seadistus (A)

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, VÄLJAS)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, VÄLJAS)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, VÄLJAS)xIn

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, VÄLJAS)xIn

1,0 tolli

7

Ajaviivitus maandusvea seadistamisel

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

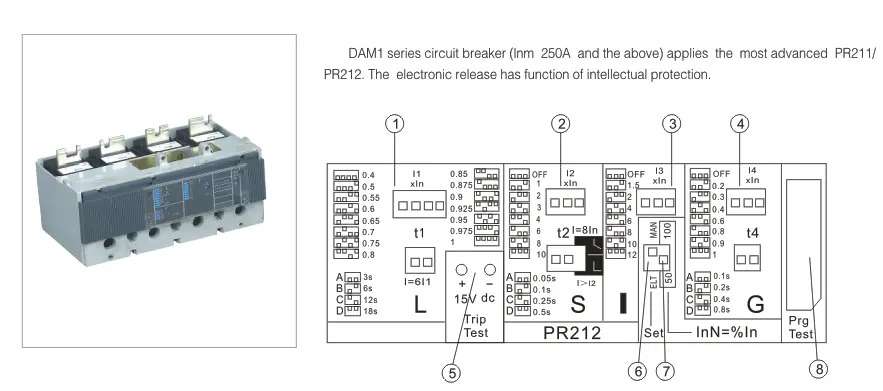

Elektriliste või elektrooniliste parameetrite komplekti valik

Funktsioon SET (lüliti ELT/MAN)

9

Kasutatakse nulljoone dip-lüliti parameetrite seadistamiseks

InN=%In,lüliti 50/100

10

Ühendusmõõteseadme pistikupesa

Paneeli pistikupesa

Miks valida CDADA elektrooniline MCCB?

★ Tõeline intelligentsus, mitte ainult automatiseerimine
Mikroprotsessor analüüsib pidevalt voolu lainekujusid, võimaldades täpset pöördaja, kindla aja ja hetkekaitset – ilma kuumusest või vananemisest tingitud triivita.

★ Tõrkekindel disain
Isegi kui elektrooniline vooluring ebaõnnestub, tagab otsene elektromagnetiline riiv kaitselüliti väljalülitumise tõsiste lühiste korral – see vastab IEC 60947-2 ohutusnõuetele.

★ Suurepärane koordineerimine
Ülilaiad reguleerimisvahemikud (40–100% Ir, 1,5–12 × Im) võimaldavad täiuslikku koordineerimist üles-/allavoolu seadmetega, minimeerides katkestuspiirkonnad.

★ Tulevikukindel infrastruktuur
Ühildub valikuliste sidemoodulitega (Modbus RTU, Profibus) hoonehaldussüsteemidesse (BMS) või nutikatesse võrkudesse integreerimiseks.

★ Ülemaailmne kvaliteet, konkurentsivõimeline hind
Toodetud ISO 9001 järgi Shanghais, rahvusvaheliste sertifikaatidega – pakkudes Euroopa tasemel jõudlust Aasia kulutõhususe juures.

★ Meil ​​on 15 insenerist koosnev pühendunud meeskond, kes keskendub tootearendusele, täiustamisele ja kohandamisele.

Ideaalsed rakendused

Andmekeskused: vältige kaskaadtõrkeid täpse selektiivse väljalülitusega

Haiglad: tagage elu toetavate süsteemide katkematu toide

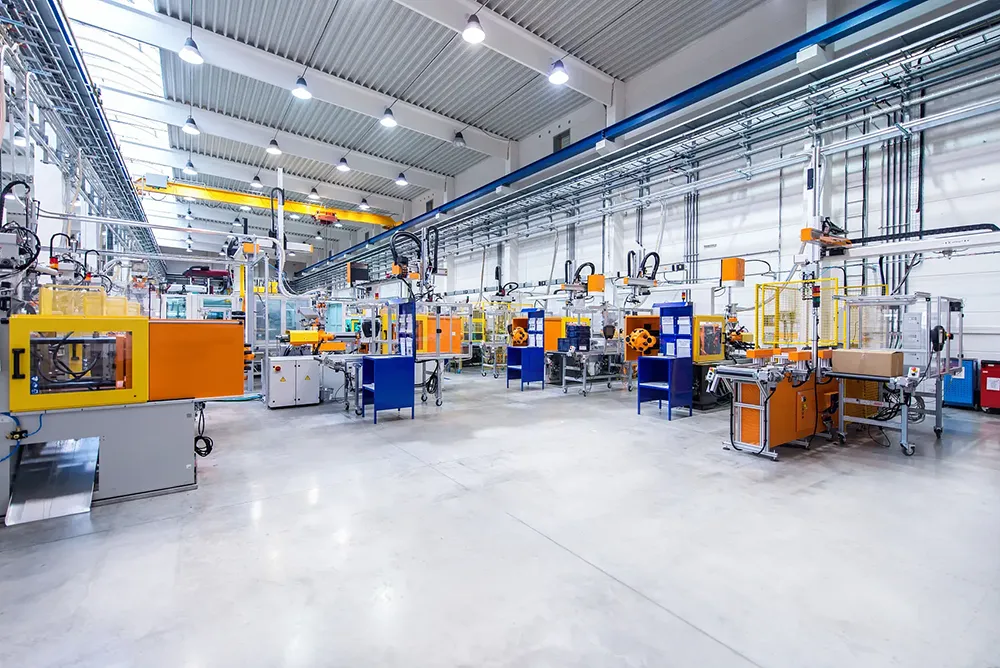

Tööstusautomaatika: kooskõlastage VFD-de, pehmekäivitite ja robootikaga

Päikese-/tuulepargid: kohaneda muutuva põlvkonna profiilidega

Nutikad ärihooned: lubage energiaseire ilma täiendavate arvestiteta

Korduma kippuvad küsimused (KKK)

K1: Mille poolest erineb elektrooniline MCCB termomagnetilisest?

A1: elektroonilist tüüpi vormitud korpusega kaitselülitid kasutavad mikroprotsessorit, et analüüsida voolu ja käivitada suure täpsusega väljalülitusi. Neid ei mõjuta ümbritsev temperatuur, need pakuvad laiemat reguleerimisvahemikku ja võivad pakkuda koormusandmete logimist – erinevalt bimetallist/solenoidipõhistest termomagnetilistest tüüpidest.

K2: Kas 1600A elektrooniline MCCB on saadaval 4-pooluselises konfiguratsioonis?

V2: Jah – kõik CDADA elektroonilised MCCB-d vahemikus 250A kuni 1600A on saadaval nii 3P kui ka 4P versioonina.

K3: Mis juhtub, kui elektrooniline väljalülitusseade ebaõnnestub lühise ajal?

A3: kaitselüliti sisaldab mehaanilist varukoopiat: äärmuslike rikkevoolude (>12 × In) korral käivitab magnetriiv otse avanemise, tagades ohutuse isegi siis, kui elektroonika on võrguühenduseta.

Q4: kas ma saan jälgida reaalajas vooluväärtusi?

V4: Jah – elektrooniline väljalülitusseade kuvab hetkelise, maksimaalse, minimaalse ja keskmise voolu valitud ajavahemike jooksul (nt 24 tundi), mis on kasulik energiahalduse jaoks.

K5: Miks valida CDADA teiste intelligentsete MCCB kaubamärkide asemel?

A5: CDADA pakub:

● Tõeline kahe vahemiku reguleeritavus (paljud konkurendid piiravad Im väärtusega ≤10×)

● Tõrkekindel mehaaniline varundamine (see pole kõigil „elektroonilistel” MCCB-del)

● Kompaktne suurus – sobib vanadele paneelidele muutmata

● Tugev ülemaailmne sertifitseerimisportfell (ASTA, KEMA, CE)

● OEM-sõbralik hinnakujundus koos tehnilise toega inglise keeles
