Elektromagnetilise jääkvoolu kaitselüliti

Missioonikriitilise ohutuse tagamiseks, kus töökindlus ei saa sõltuda välisest toitest, valige CDADA elektromagnetilise jääkvoolu kaitselüliti (RCCB). See puhtalt elektromagnetiline kaitselüliti, mille on konstrueerinud Shanghai DADA Electric CO., LTD standardite IEC 61008-1 järgi, töötab ilma elektrooniliste vooluringide või abipingeta, muutes selle voolukõikumiste, liigpingete või neutraalse kaotuse suhtes immuunseks.

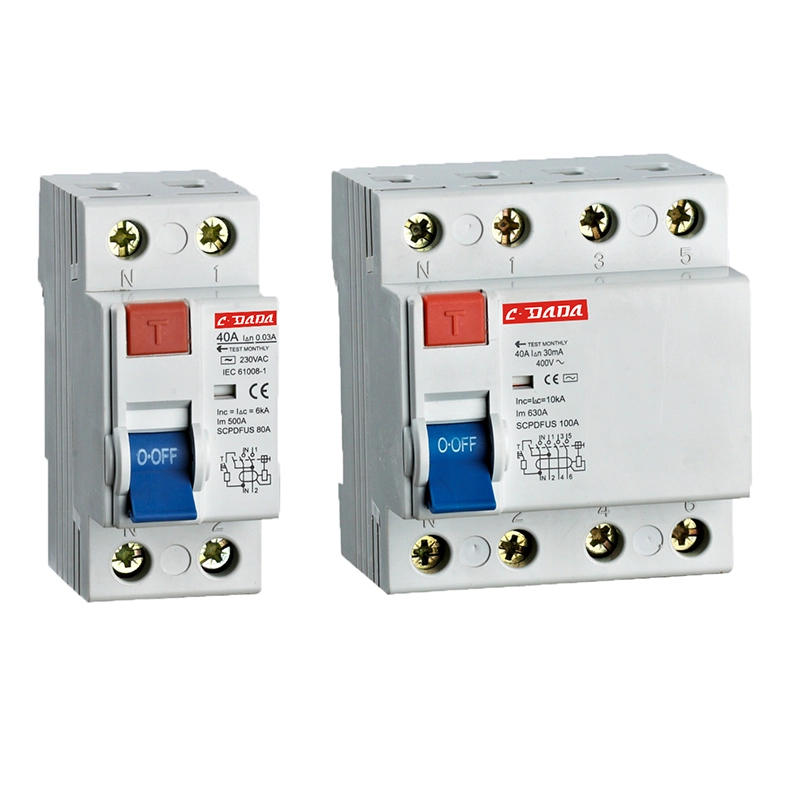

Saadaval 2P (1+N) ja 4P (3+N) konfiguratsioonides nimivooludega 16A kuni 100A ja tundlikkusega 10mA, 30mA või 100mA, see pakub tõrkekindlat maandustõrkekaitset saastunud, kõrge niiskusega või ebastabiilses võrgukeskkonnas.

6 kA tingimusliku lühise reitinguga, leegiaeglustava imporditud korpuse ja kontakti asendi indikaatoriga CDADA elektromagnetiline RCCB on usaldusväärne tööstuskohtades, maapiirkondade infrastruktuuris ja ekspordipaneelides, kus absoluutne mehaaniline töökindlus on kõige olulisem.

Peamised spetsifikatsioonid

Tüüp: elektromagnetiline RCCB (pole elektroonikat, pole vaja lisatoidet)

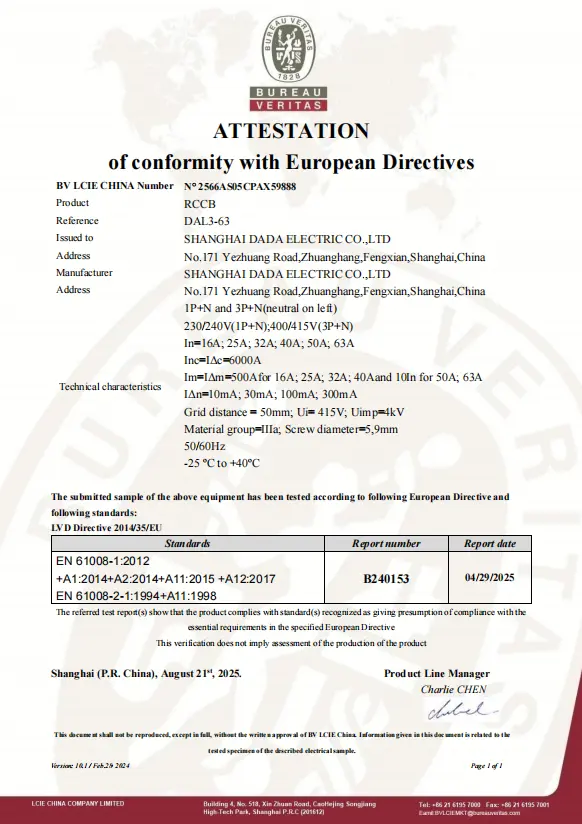

Standard: IEC 61008-1

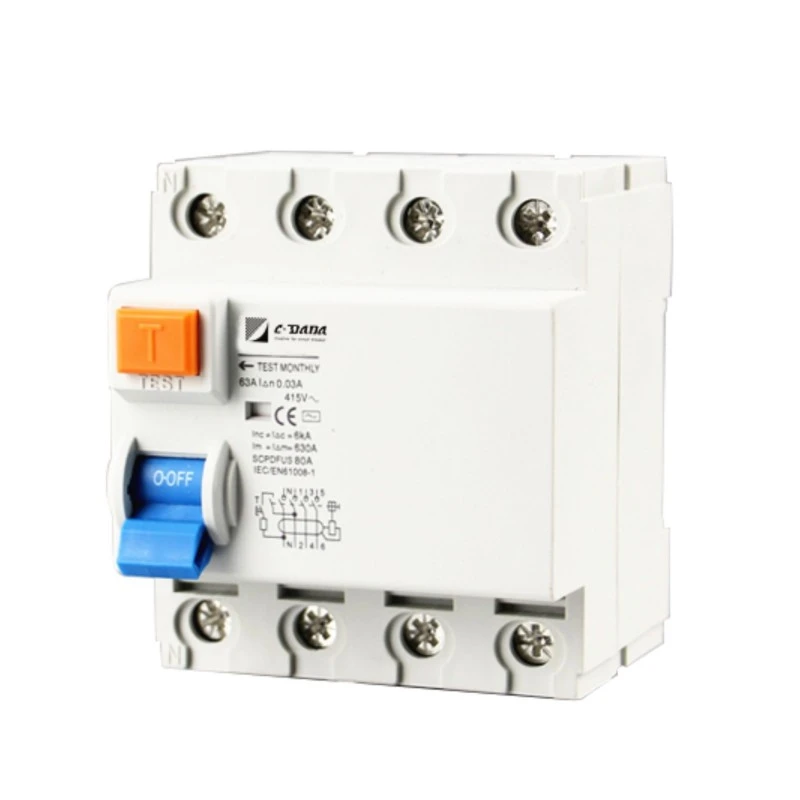

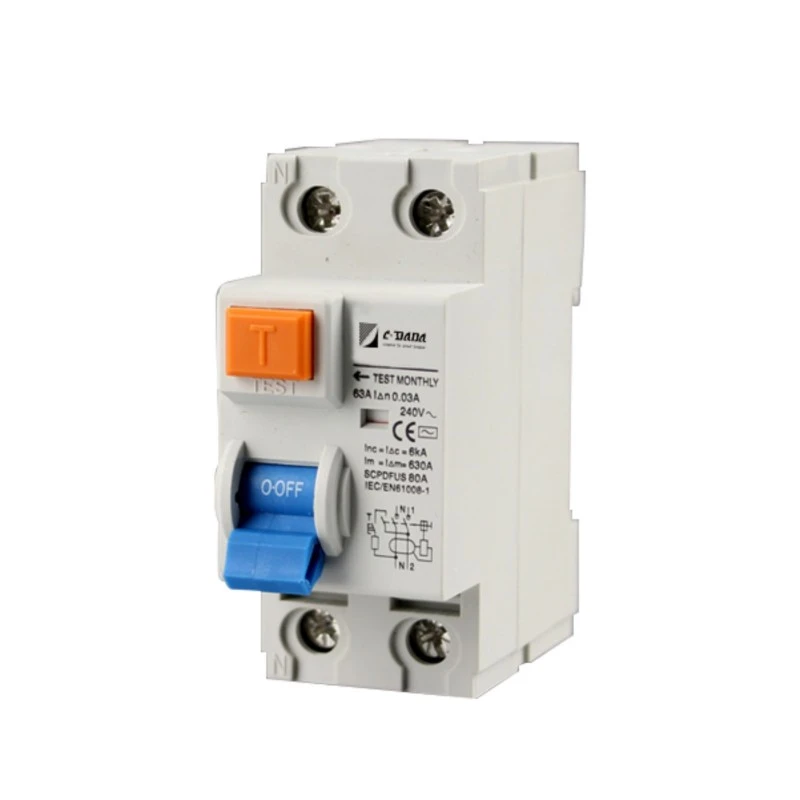

Poolused: 2P (1+N) või 4P (3+N)

Nimivool (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nimipinge:

2P: 240V AC

4P: 240/415V AC

Tundlikkus (I△n): 10mA, 30mA, 100mA

Väljalülitumatu vool: 0,5 × I△n

Reisi aeg I△n juures: ≤ 0,1 sekund

Valmistamis- ja purustamisvõimsus (I₄m):

500A (in ≤ 40A)

630A (In ≥ 63A)

Tingimuslik lühisvool (inc): 6kA

Impulsi vastupidavuspinge (Uimp): 6000V

Kaitseaste: IP20

Paigaldus: 35mm DIN-siin, 45mm laius

Klemmid: Pin-tüüpi, toetab kuni 35 mm² kaableid

Korpus: Leegiaeglustav, kuumakindel, löögikindel imporditud plastik

Töötemperatuur: sobib saastunud / karmides keskkondades

Visuaalne indikaator: kontaktori seisundi indikaator (näitab ON/OFF olekut)

Väljalülitusmehhanism: puhas elektromagnetiline vabastamine – töötab isegi siis, kui võrgus pole pinget

Miks valida CDADA elektromagnetiline RCCB?

★ Nullsõltuvus toitepingest

Erinevalt elektroonilistest rikkevoolukaitselülititest ei vaja elektromagnetiline rikkevoolu kaitselüliti lisatoidet – rakendub usaldusväärselt isegi neutraali rikke, pinge kokkuvarisemise või elektrikatkestuse korral.

★ Võrratu töökindlus karmides tingimustes

Spetsiaalne terminali disain ja kvaliteetsed materjalid tagavad stabiilse jõudluse tolmuses, niiskes või söövitavas keskkonnas – ideaalne farmidesse, tunnelitesse ja välikappidesse.

★ Olemuselt tõrkekindel disain

Pole pooljuhte = pole vananemist, pole tarkvara tõrkeid ega EMI tundlikkust. Lihtsalt mehaaniline-magnetiline füüsika – aastakümneid tõestatud.

★ globaalsete standardite järgimine

Täielikult vastav standardile IEC 61008-1, sobib rahvusvaheliste projektide jaoks, mis nõuavad tugevat ja hooldusvaba kaitset.

★ Selge tööalane tagasiside

Sisseehitatud kontakti asendi indikaator võimaldab kohest visuaalset kinnitust – see on ohutusauditite ja hoolduse jaoks ülioluline.

★ Austades klientide konfidentsiaalsust, teenindame arvukalt edasimüüjaid ja OEM-partnereid kogu maailmas, kes tarnivad suurprojektidele ja kohalikele turgudele.

★ Meie müügi- ja insenerimeeskonnad püüavad vastata kõikidele tehnilistele päringutele 24 töötunni jooksul.

Tüüpilised rakendused

Maapiirkondade elektrifitseerimine: ebastabiilsete või nõrkade võrkudega piirkonnad

Tööstusettevõtted: kõrge EMI keskkonnad (keevitajad, mootorid)

Tunnelid ja kaevandused: niisked, saastunud tingimused

Varundussüsteemid: kui neutraalset terviklikkust ei saa garanteerida

Ekspordipaneelid: turgudele, mis nõuavad puhast elektromagnetilist töökindlust (nt Aafrika osad, Lähis-Ida, Kagu-Aasia)

Korduma kippuvad küsimused (KKK)

K1: Mis vahe on A- ja AC-tüüpi RCD-del? A1:

● AC tüüp: tuvastab ainult sujuva sinusoidse vahelduvvoolu lekke (nt kütteseadme riketest).

● Tüüp A: tuvastab vahelduvvoolu + pulseeriva alalisvoolu lekke (nt telefonilaadijatest, LED-draiveritest, pesumasinatest). → Tüüp A on vajalik kaasaegsetes elektrooniliste koormustega paigaldustes. CDADA pakub mõlemat tüüpi – kinnitage oma rakenduse vajadused.

Q2: Mis vahe on elektroonilistel ja elektromagnetilistel RCCB-del?

Funktsioon	Elektrooniline RCCB	Elektromagnetiline RCCB
Vajalik võimsus	Jah (vajab liini pinget)	Ei – töötab 0V juures
Neutraalne sõltuvus	Ebaõnnestumine, kui neutraalne puruneb	Töötab ikka ilma neutraalita
EMI tundlikkus	Mootorite/VFD-de läheduses võib tekkida vale väljasõit	Immuunsus EMI suhtes
Maksumus	Madalam	Veidi kõrgemal
Kasuta Case	Stabiilsed linnavõrgud	Karmid, maalähedased või kriitilised süsteemid

K3: Kas see elektromagnetiline RCCB toetab 30 mA isikukaitset?

A3: Jah – see on saadaval 10 mA, 30 mA ja 100 mA. 30mA versioon vastab IEC nõuetele elupäästva põrutuskaitse kohta.

Q4: Kas seda saab kasutada TT-maandussüsteemides?

A4: Absoluutselt. Tegelikult eelistatakse TT-süsteemides elektromagnetilisi RCCB-sid, kuna need ei tugine stabiilsele neutraalsele referentsile, mis võib TT-seadistustes puududa või olla kõrge takistusega.

K5: Miks valida elektromagnetilise jääkvoolukaitselüliti jaoks CDADA?

A5: CDADA pakub:

● Tõeline IEC 61008-1 ühilduv elektromagnetiline disain

● Puudub peidetud elektroonika – puhas magnetiline töö

● Ohutuse tagamiseks kõrgekvaliteediline leegiaeglustav korpus

● Tõestatud töökindlus saastatud keskkondades

● OEM-tugi: hulgihinnad, sertifitseerimisdokumendid, kiire proovide võtmine
