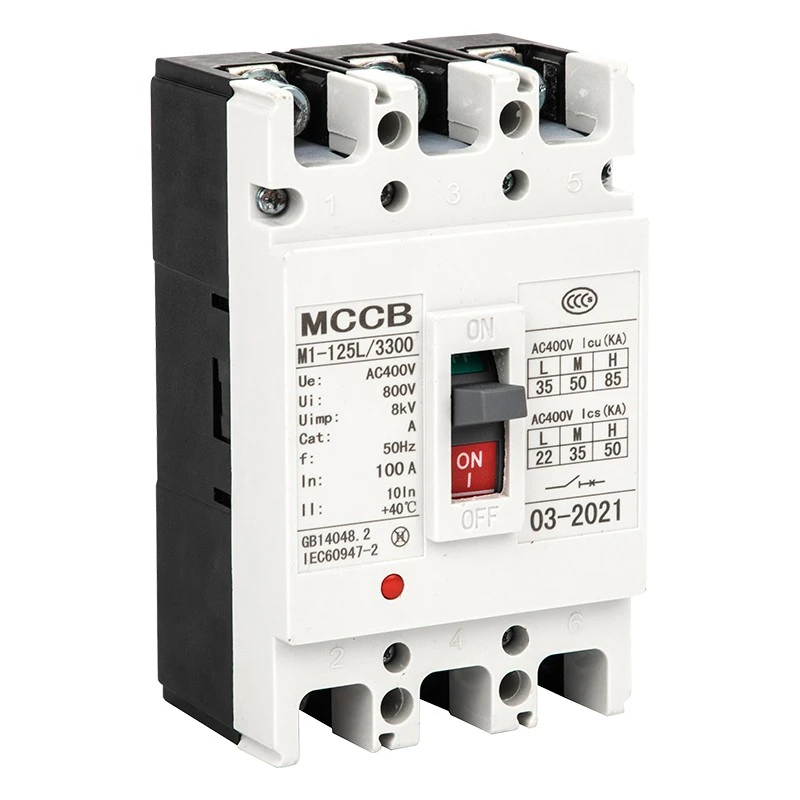

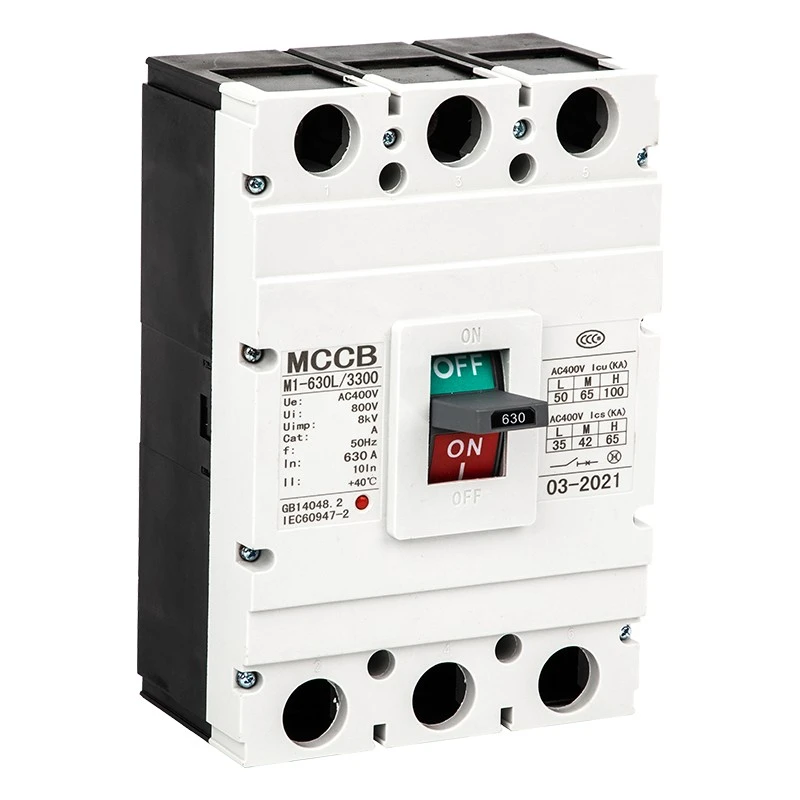

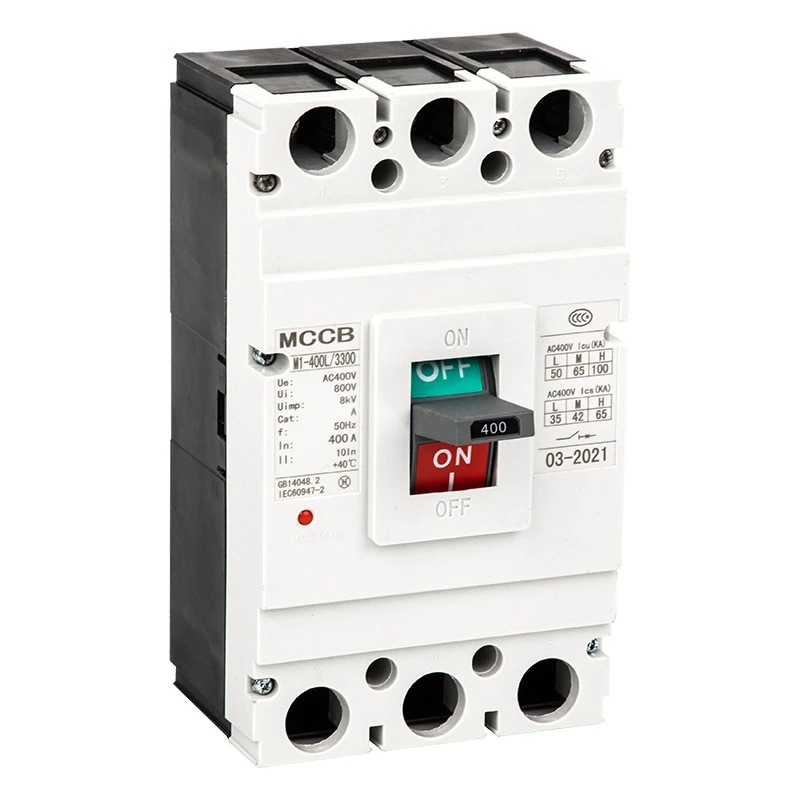

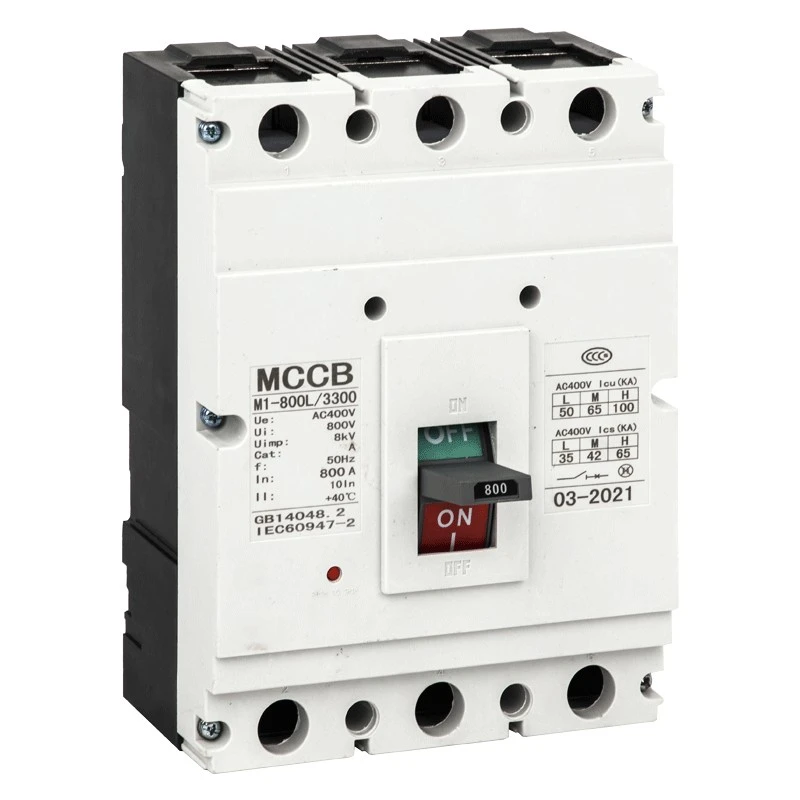

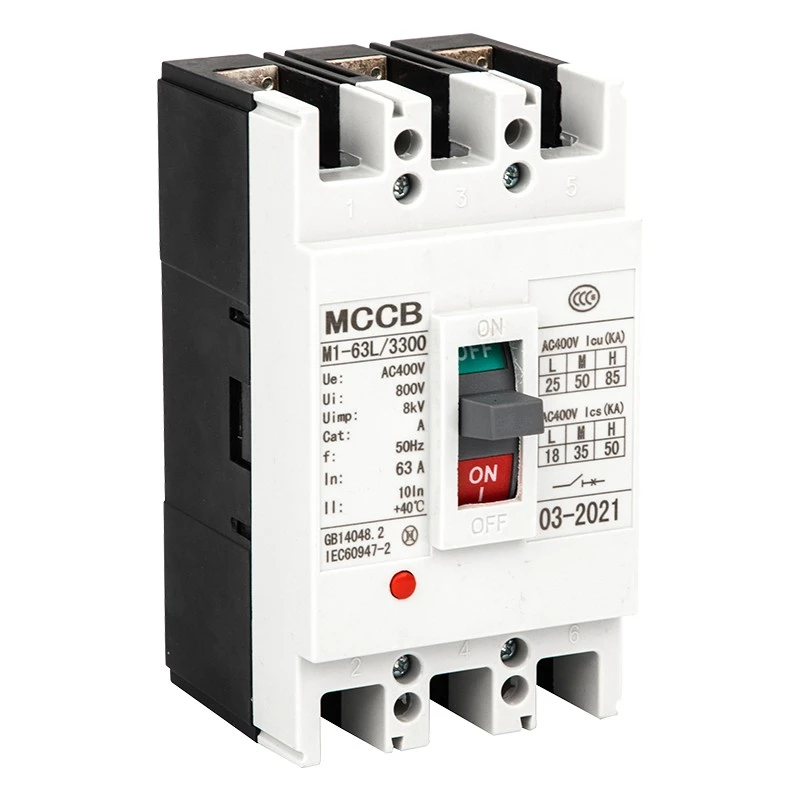

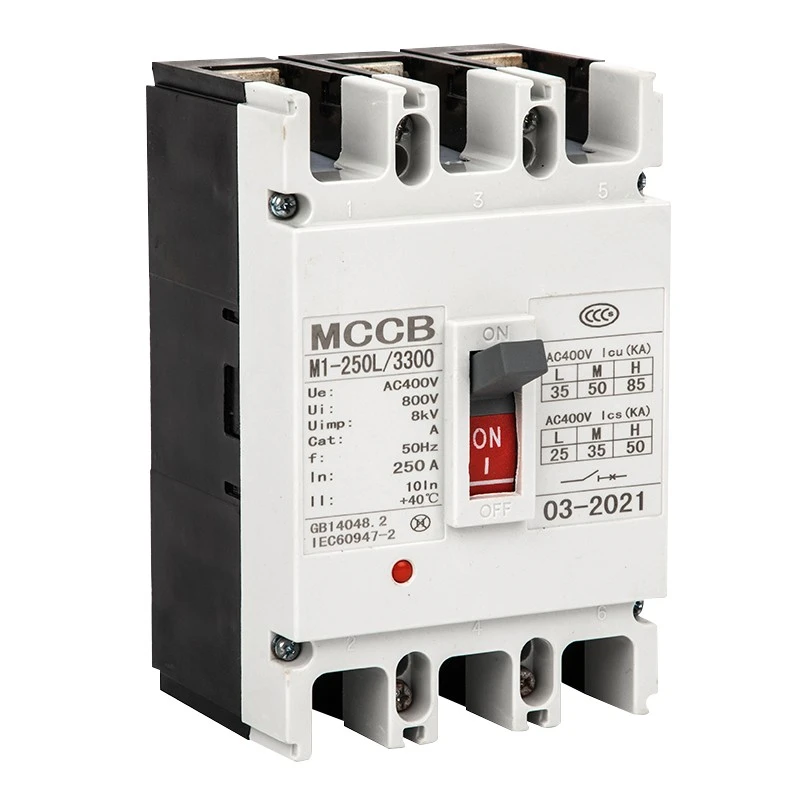

CM1 vormitud korpuse kaitselüliti
Model:DAM2 (CM1) Series
See CDADA CM1 vormitud korpusega kaitselüliti (MCCB) on loodud hulgihanke jaoks, sellel on IEC60947-2 sertifikaat ja stabiilne jõudlus tööstuslike toitesüsteemide jaoks. CM1 MCCB kasutab ülitugevat struktuuri ja usaldusväärset väljalülitusmehhanismi, mida on lihtne paigaldada ja hooldada. See ühendab intelligentse kaitse vastupidava disainiga, tagades pika tööea elektrijaotuses ja rasketes tööstuslikes rakendustes.
See DAM2 (CM1) seeria CM1 vormitud korpusega kaitselüliti on suure jõudlusega madalpingekaitseseade, mida toodab Shanghai DADA Electric Co., Ltd., usaldusväärne tootja ja tarnija Hiinas. Isolatsiooni nimipingega kuni 800 V, nimitööpingega 400 V/690 V ja nimivooluga 63 A kuni 1600 A kasutatakse seda laialdaselt toitejaotuse, vooluahela kaitse, mootori juhtimise ja harvaesineva lülitamise jaoks.
See seeria toetab vertikaalset ja horisontaalset paigaldust, vastab IEC60947-2 standardile ning pakub jõuseadmetele täielikku ülekoormus-, lühise- ja alapingekaitset.
Toote omadused
★ Isolatsiooni nimipinge: 800V; Tööpinge: 400V/690V
★ Vooluvahemik: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Katkestusvõime: L standard, M keskmine, H kõrge katkestustüüp
★ Termomagnetilised ja elektromagnetilised topeltvabastusrežiimid
★ Vertikaalne / horisontaalne paigaldus, sobib isoleerimiseks
★ Lai ümbritseva õhu temperatuurivahemik: -5℃~+40℃
★ Kõrgus ≤2000m, saasteaste 3
Rakendused
CDADA CM1 Molded Case Circuit Breakerit kasutatakse laialdaselt tööstuslikes ja tsiviilotstarbelistes elektrijaotussüsteemides, sealhulgas tehastes, hoonetes, andmekeskustes, elektrijaamades, infrastruktuuris, mehaanilistes seadmetes ja elektrijaotuskappides. Seda kasutatakse ka mootorikaitseks, vooluahela muundamiseks ja ohutuks toiteallikaks ehitus-, metallurgia-, naftakeemia- ja muudes tööstusharudes.
Tehnilised parameetrid
★ Standardid: IEC60947-2, GB14048.2
★ Sagedus: AC 50Hz/60Hz
★ Poolus: 1P,2P, 3P, 4P
★ Väljalase: termomagnetiline (topelt), elektromagnetiline (hetkeline)
★ Hetkelise seadistus: Jaotustüüp 10In±20%; Mootori tüüp 12In±20%
★ Paigaldamine: eesmine juhtmestik, tagumine juhtmestik, pistikühenduse tüüp
★ Kasutamine: manuaalne, elektriline juhtimismehhanism
|
Mudel |
Poolakas |
Nimivool (A) |
Hinnatud tegutsevad pinge (V) |
Hinnatud isolatsioon pinge (V) |
Nimetatud lõplik lühise katkestusvõime (Icu) |
Flashover vahemaa (mm) |
||
|
Katsepinge (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400 × 1,10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Kontuur ja paigaldusmõõtmed
Meie CM1 MCCB pakub täielikke mõõtmete andmeid 63A–1600A mudelite jaoks, sealhulgas eesmine juhtmestik, tagumine juhtmestik ja pistikühenduse tüüp. Erinevad raami suurused (63/100/225/400/630/800/1250/1600) on sobitanud H, H1, H2 mõõtmed standardse kapi paigalduse jaoks. Lihtsaks kokkupanekuks on standardiseeritud ka manuaalse ja elektrilise töömehhanismi kõrgus.
Tarvikud ja funktsioonid
Sisemised tarvikud
★ Šundivabastus: 70–110% nimipinge usaldusväärseks väljalülitamiseks
★ Alapinge vabastus: 35–70% pingelang automaatseks kaitseks
★ Abikontakt ja häirekontakt: signaali tagasiside ja tõrkealarm
★ Ettemakstud arvesti spetsiaalne vabastamine: väljalülitumise viivitus 0,5–2 s
Välised tarvikud
★ Käsitsi töötav mehhanism
★ Elektriline (mootori) töömehhanism
★ Faasieraldajad, kinnituskruvid, siinide komplektid

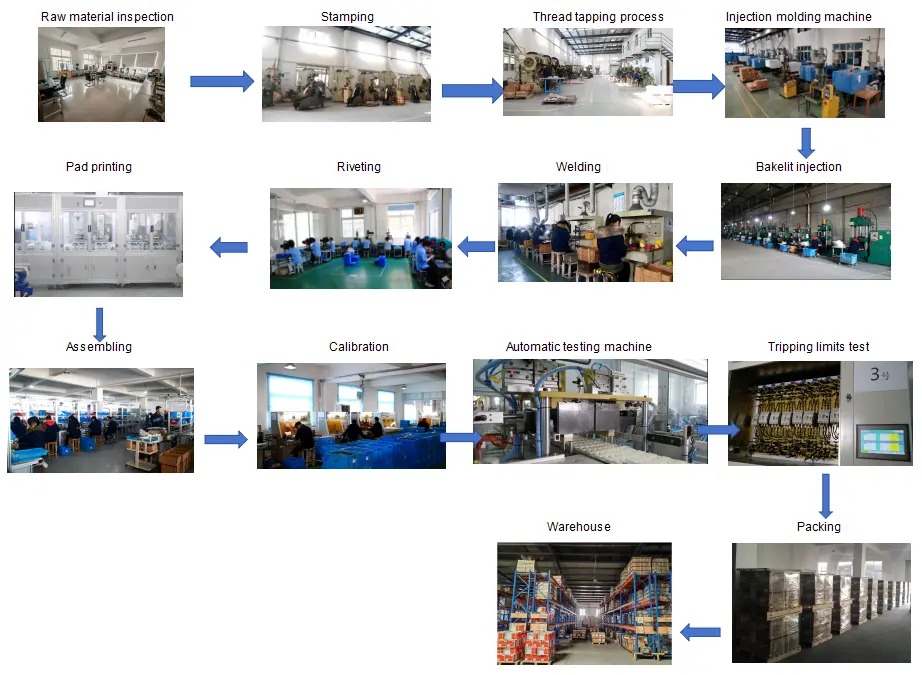

Kvaliteedikontrolli voog
Tooraine kontroll → Tootmise töötlemine → Monteerimisliin → Väljalülitusomaduste test → Temperatuuri tõusu test → Lühise test → Vananemiskatse → Välimuse ja mõõtmete kontroll → Pakend → Lõplik kontroll enne saatmist

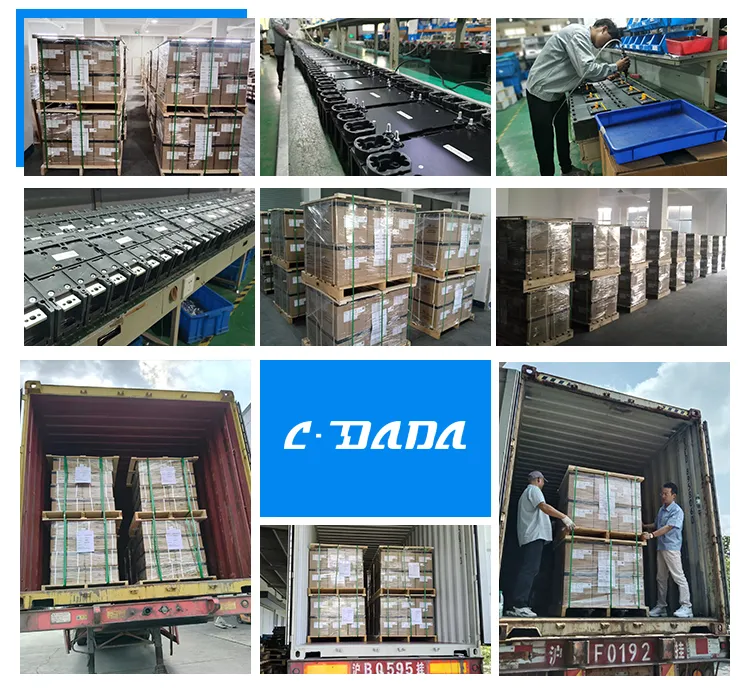

Pakendamine ja saatmine
★ Standardne ekspordikarp + puidust kaubaalus turvaliseks transportimiseks
★ Silt: mudel, vool, post, kogus, sertifikaat
★ Sobib mere-, õhu- ja maismaalogistikaks
Sertifikaadid
IEC60947-2, GB14048.2, CE, CB, ROHS ja muud rahvusvahelised kinnitused.
Kliendikoostöö juhtumid
CDADA DAM2 seeria MCCB-d on tarnitud ülemaailmsetele klientidele, sealhulgas elektrijaotussüsteemide integraatoritele, tööstusseadmete tootjatele, lülitusseadmete tehastele, ehitustöövõtjatele ja originaalseadmete tootjatele Euroopas, Kagu-Aasias, Lähis-Idas, Aafrikas ja Lõuna-Ameerikas. Pakume pikaajalistele partneritele stabiilset hulgitarnet ja kohandatud lahendusi.
