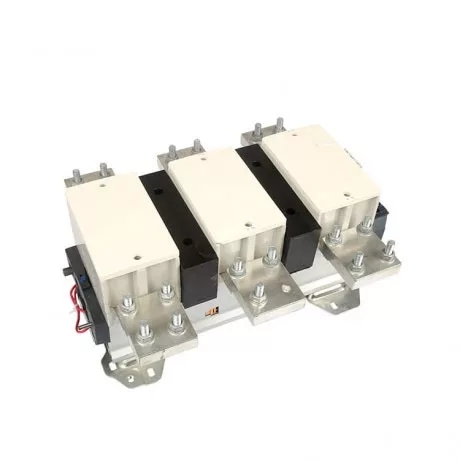

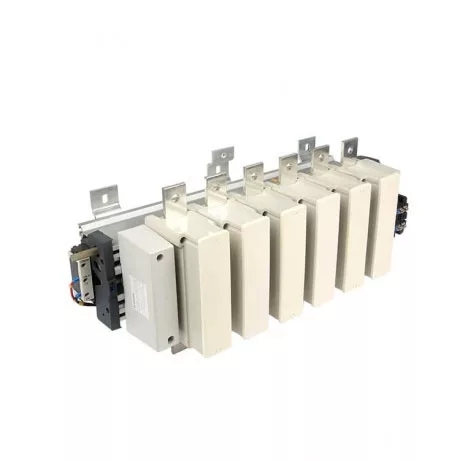

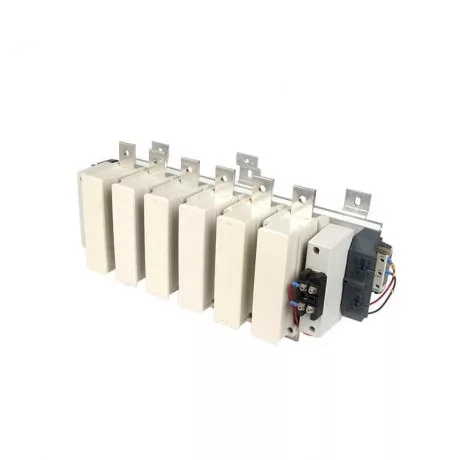

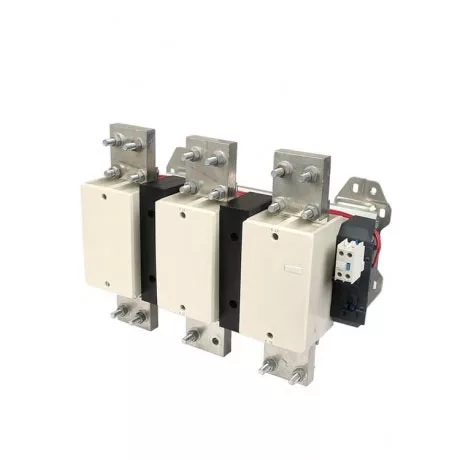

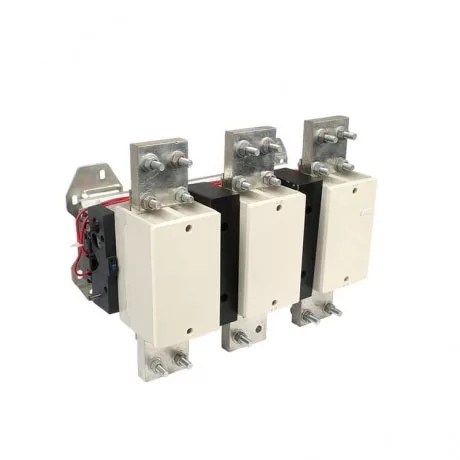

F kontaktor

Vastake suuremahuliste tööstussüsteemide energiavajadustele CDADA LC1-F seeria F kontaktoriga – kõrge vooluga vahelduvvoolukontaktoriga, mille on välja töötanud professionaalne tarnija Shanghai DADA Electric CO., LTD. vastavalt IEC/EN 60947-4-1 standarditele. LC1-F-seeria, mis on mõeldud suure koormusega mootorite juhtimiseks ja toitelülitamiseks, toetab nimivoolusid vahemikus 115 A kuni 1000 A ja juhib 3-faasilisi oravpuuriga mootoreid kuni 500 kW (380–415 V, AC-3 võimsusega) või 670 V 690 V võimsusega.

Saadaval 3- või 4-pooluselises konfiguratsioonis, sobib ideaalselt kompressorite, suurte pumpade, purustite, HVAC-jahutite, kaevandusseadmete ja veepuhastusjaamade jaoks. AC-3 ja AC-4 kasutusreitingutega saab see hakkama nii tavaliste mootorikäivituste kui ka nõudlike rakendustega, nagu näiteks ühendamine või sisselülitamine. CDADA F-kontaktor, mis on sertifitseeritud CE-ga, on hinnatud 690 V isolatsiooni jaoks ja töötab välistemperatuuril –5 °C kuni +40 °C, tagab tugeva ja hooldussõbraliku jõudluse isegi karmides keskkondades kuni 2000 m kõrgusel.

Peamised spetsifikatsioonid

Seeria: F Kontaktor

Kaubamärk: CDADA | Tootja: Shanghai DADA Electric CO.,LTD

Standard: IEC/EN 60947-4-1

Sertifikaat: CE

Poolused: 3P või 4P (enamiku mudelite puhul valitav)

Nominaalne töövool (AC-3): 115A – 1000A

Mootori võimsuse juhtimine (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Kasutuskategooriad: AC-3 (mootor töötab), AC-4 (ühendamine/tollimine)

Isolatsiooni nimipinge: 690V AC

Ümbritsev temperatuur: –5°C kuni +40°C

Kõrgus: ≤ 2000 m

Paigaldus: vertikaalne ±5°, paigalduskategooria III

Mähise pinged (AC): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Maksimaalne tavaküttevool (AC-1): kuni 1200A

Tehniline andmeleht

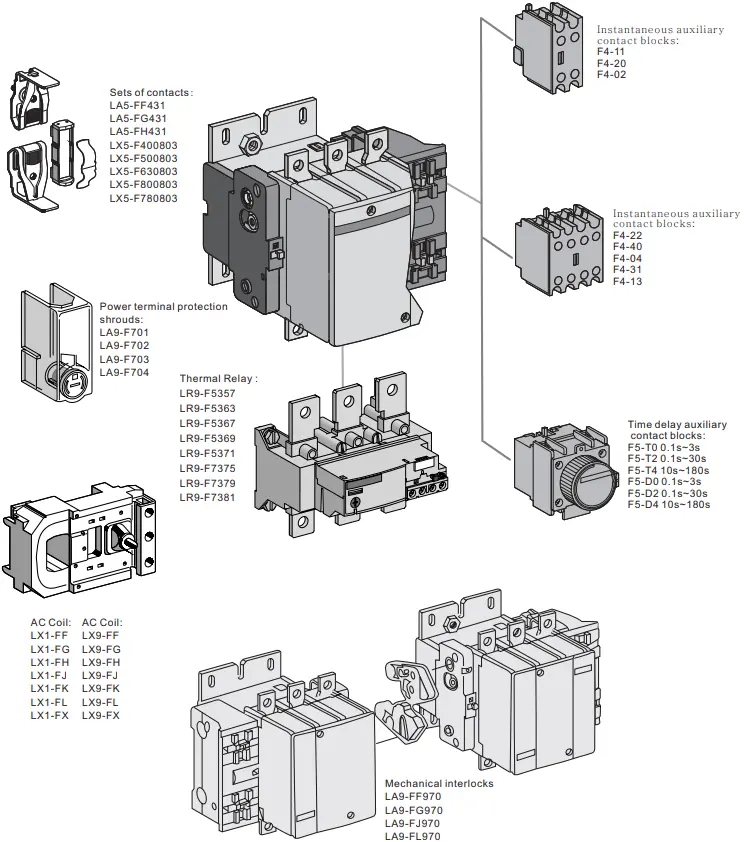

Aksessuaarid

Miks valida CDADA F kontaktor?

★ Tõeline raskeveokite jõudlus

Saab hakkama kuni 1000A ja 500kW+ mootoritega – sobib suurepäraselt kaevandamiseks, nafta- ja gaasitööstuses, terasetehastes ja munitsipaalinfrastruktuuris.

★ Globaalne pinge ühilduvus

Lai valik vahelduvvoolu mähiste valikuid (sh 415 V, 480 V, 600 V) tagab sujuva integreerimise Euroopa, Põhja-Ameerika, Lähis-Ida ja Aafrika projektidesse.

★ AC-4 on mõeldud nõudlikeks tsükliteks

Erinevalt tavalistest kontaktoritest talub LC1-F sagedast tagurdamist, pidurdamist ja sörkimist – see on kraanade, liftide ja ekstruuderite jaoks kriitilise tähtsusega.

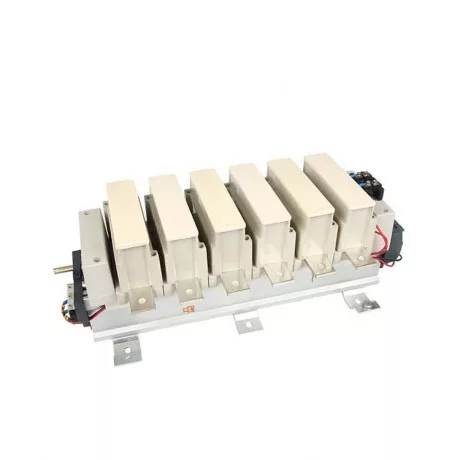

★ 4-pooluseline paindlikkus

Vajadusel lülitage neutraalasendisse – ideaalne TT-süsteemide, generaatorikomplektide või tundlike tööstuslike koormuste jaoks.

★ Tugev soojus- ja kaarehaldus

Optimeeritud kaarekambrid ja kõrge juhtivusega kontaktid tagavad pika elektrilise eluea ja madala soojuse tootmise pideva koormuse korral.

★ OEM- ja paneeliehitaja valmis

Ühildub standardse DIN-liistu või kruvikinnitusega ning sobib suurepäraselt CDADA termiliste ülekoormusreleedega mootori täiskäivituslahenduste jaoks.

★ Investeerime pidevalt teadus- ja arendustegevusse, jälgime ülemaailmseid standardeid ja turutrende ning teeme oma tooteportfelli täiendamiseks koostööd valdkonnaekspertidega.

Tüüpilised rakendused

Suure mootori juhtimine: purustid, kuulveskid, tsentrifugaalpumbad

Energeetika ja kommunaalteenused: vee-/reoveejaamad, elektrijaamade abiseadmed

HVAC: tööstuslikud jahutid, jahutustornid

Materjalikäitlus: konveierilindid, koppliftid

Mere- ja avamere: laevamootorisüsteemid

Taastuvad energiaallikad: pumbaga hüdroenergia, biomassi toitesüsteemid

Korduma kippuvad küsimused (KKK)

Q1: Mis vahe on D- ja F-seeria kontaktoritel?

A1:

● D-seeria (nt LC1-D): kerge kuni keskmise koormusega (kuni 95A / 45kW).

● F-seeria (LC1-F): raske tööstusliku koormuse jaoks (115A–1000A / 55kW–500kW+). → F-seeriatel on suuremad kontaktivahed, tugevdatud kaarrennid ja suurem lühiajaline vastupidavus.

2. küsimus: kas ma saan kasutada neutraali lülitamiseks 4P F kontaktorit?

A2: Jah. 4-pooluseline versioon võimaldab kõigi 3 faasi + nulli üheaegset lahtiühendamist – see on vajalik teatud ohutus- või isolatsioonirakendustes (nt generaatori ümberlülitamine).

Q3: Kas ülekoormusreleed on endiselt vajalikud?

A3: Absoluutselt. Kontaktor lülitab ainult voolu – see ei kaitse ülekoormuse ega faasikadude eest. Mootori kaitsmiseks siduge alati termilise või elektroonilise ülekoormusreleega.

Q4: Mida tähendab „AC-4 reitinguga” praktikas?

A4: see tähendab, et kontaktor saab ohutult hakkama mootori ummistumisega (tagurpidi pidurdamine) ja sisselülitamisega (lühikesed katkestused) – see on tavaline tõstukites, pressides ja segistites. See põhjustab suuri voolu tõuse; AC-4 reiting tagab kontakti vastupidavuse.

K5: Miks valida CDADA F kontaktor ülemaailmsete kaubamärkide asemel?

A5: CDADA pakub:

● Ehtne IEC 60947-4-1 vastavus katsedokumentatsioonile

● Konkurentsivõimeline hind, tegemata järeleandmisi hõbedasulamist kontaktide või kaare summutamise osas

● Täielik pooli pingevahemik ülemaailmseks ekspordiks

● Kiire proovi- ja hulgitarne Hiinast

● OEM-tugi: kohandatud märgistus, pakend ja tehnilised failid (CE-deklaratsioon, ühendusskeemid)
