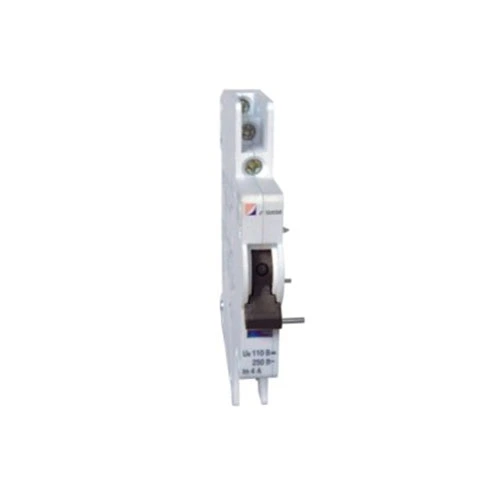

MCB häire- ja abikontakt

CDADA on 40+ aastase kogemusega tootja ja tarnija. Oleme näinud liiga palju projekte, kus paneelioperaatorid igatsevad katkenud kaitselülitit – kuni on liiga hilja. Seetõttu kujundasime CDADA MCB häire- ja abikontakti (DAB7-FL): nutika ruumisäästliku lahenduse, mis annab ühes moodulis kaks kriitilist signaali – kaitselüliti asend (ON/OFF) ja väljalülituse põhjus (ülekoormus/lühis).

Meie nõuanne: kui teie juhtimissüsteem peab eristama käsitsi väljalülitamist ja vea väljalülitamist, peate selle lisaseadme määrama. Standardsed abikontaktid üksi ei suuda vahet teha, kuid meie omad suudavad.

Kahefunktsiooniline disain: üks moodul, kaks signaali

CDADA MCB häire- ja abikontaktil on kaks sõltumatut ülekandekontakti nutika mehaanilise selektoriga:

★ Kollane indikaator punktis “A”: mõlemad kontaktid toimivad abikontaktidena → signaali MCB ON/OFF olekut

★ Kollane indikaator “AL” juures:

★ Vasak kontakt = lisaseade (ON/OFF olek)

★ Parem kontakt = Alarm (aktiveerub ainult siis, kui MCB tõrke tõttu rakendub)

★ See tähendab, et saate ühendada:

★ Roheline tuli, mis näitab sisselülitamist

★ Punane tuli või PLC-sisend „tõrketeate” käivitamiseks

★ Kõik teie DAB7-63 MCB ühest lisamoodulist.

Tehnilised andmed

Tähtis: seda tarvikut ei saa kasutada eraldiseisvana – see tuleb paigaldada otse DAB7-63 MCB-le.

Paigaldusjuhend (meie inseneridelt)

★ Ohutu ja usaldusväärse töö tagamiseks järgige neid samme:

★ Enne paigaldamist lülitage vooluahel välja.

★ Libistage moodul DAB7-FL DAB7-63 MCB vasakule küljele, kuni see klõpsatab.

★ Kinnitage kaasasoleva kahepoolse teibiga (vibratsioonikindluse tagamiseks).

★ Ühendage juhtmed 4 klemmiga (2 kontaktirühma kohta):

★ Kasutage abiseadme (oleku) jaoks vasakut paari

★ Kasutage äratuse jaoks (reisi tuvastamiseks) õiget paari

★ Seadke kollane valija asendisse "AL", kui vajate tõrkealarmide funktsiooni.

★ Test: lülitage MCB käsitsi välja – ainult häirekontakt peaks tõrke väljalülitamise ajal olekut muutma.

★ Pro näpunäide: märgistage oma juhtmed selgelt! Paljud tehnikud ajavad kasutuselevõtu ajal segamini abi- ja häiresignaalid.

Millal peaksite seda standardse abikontakti asemel kasutama?

Tüüpilised rakendused:

★ Andmekeskuse PDU jälgimine

★ Päikesepaneelide kastid

★ Tööstuslikud juhtpaneelid

★ Hoonehaldussüsteemid (BMS)

★ Lifti või HVAC ohutusahelad

Korduma kippuvad küsimused

K1: Kas ma saan seda kasutada mitte-CDADA MCB-del?

V1: Ei. DAB7-FL on mehaaniliselt ja mõõtmetelt konstrueeritud ainult CDADA DAB7-63 kaitselülitite jaoks. See ei sobi Schneideri, ABB ega Siemensi MCB-dele.

Q2: Kuidas häirekontakt tegelikult töötab?

V2: MCB sees liigub väljalülitusluku mehhanism termilise/magnetilise rikke väljalülitamise ja käsitsi väljalülitamise ajal erinevalt. DAB7-FL tuvastab selle mehaanilise erinevuse ja aktiveerib häirekontakti ainult tegelike rikete korral.

K3: Kas ma pean mõlemad kontaktid juhtmega ühendama?

A3: Mitte tingimata. Saate kasutada ainult lisaseadet, ainult häiret või mõlemat – olenevalt teie juhtimisloogikast. Moodul annab teile paindlikkuse.

Q4: kas see sobib alalisvoolu päikeseenergia rakenduste jaoks?

A4: Jah! DC-12 reitinguga 110 V/0,5 A on see ideaalne päikesepatareide jälgimiseks, kus peate tuvastama PV massiivi rikkeid kaugjuhtimisega.

K5: Miks valida CDADA üldiste kaubamärkide asemel?

A5: kuna pakume:

● Tõeline vigade diskrimineerimine (mitte ainult asukoha tuvastamine)

● Sujuv integreerimine DAB7 MCB-dega – pole adapterplaate

● Tehases testitud mehaaniline ühendus – ei esine lõtku ega signaale

● Selge visuaalne indikaator (kollane lipp) põllu kontrollimiseks

● Globaalsed sertifikaadid (CE, CB, RoHS) probleemideta projektidele

CDADA uurimis- ja arendustegevuse lõppmärkus

Kaasaegsetes elektrisüsteemides ei piisa sisse/välja lülitamisest – vajate intelligentsust. Meie MCB häire- ja abikontakt muudab lihtsa kaitselüliti diagnostikasõlmeks, aidates teil luua nutikamaid ja turvalisemaid paneele. Ja kuna selle on teinud sama meeskond, kes kujundab MCB-d, saavutate täiusliku sünergia – ilma oletusteta. — CDADA tootearendusmeeskond

Kas olete tellimiseks valmis? Pakume:

● Hulgiallahindlused paneeliehitajatele

● Eelmonteeritud MCB + DAB7-FL üksused (säästate tööjõudu)

● Tasuta ühendusskeemid ja PLC loogikanäited
