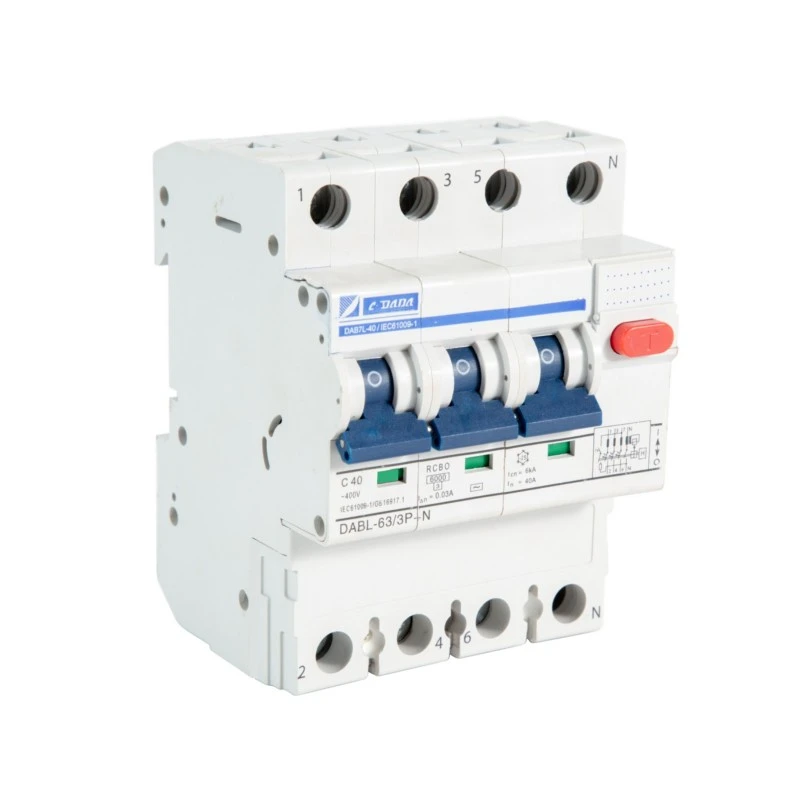

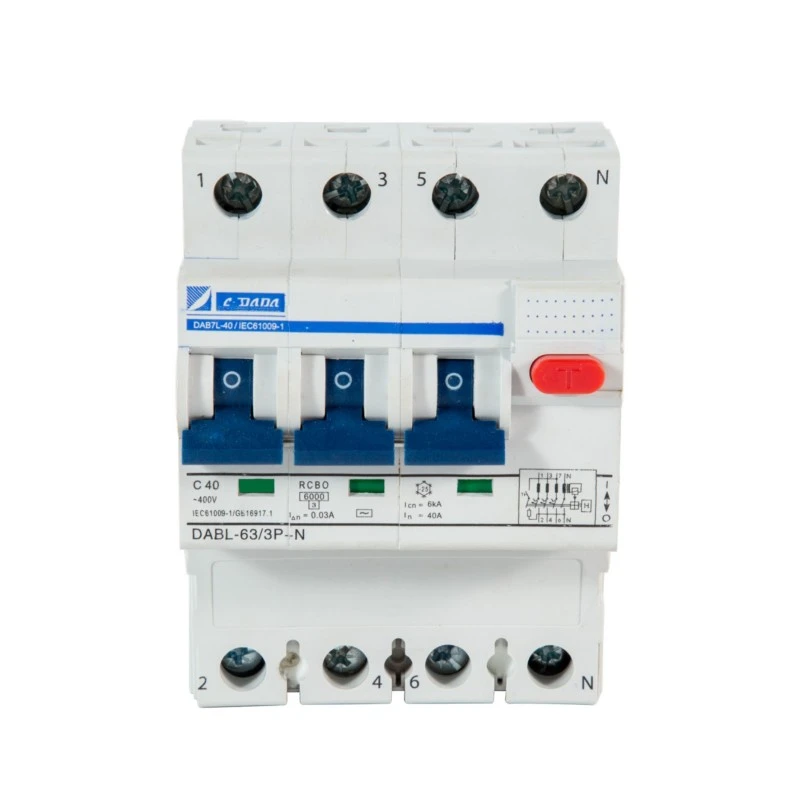

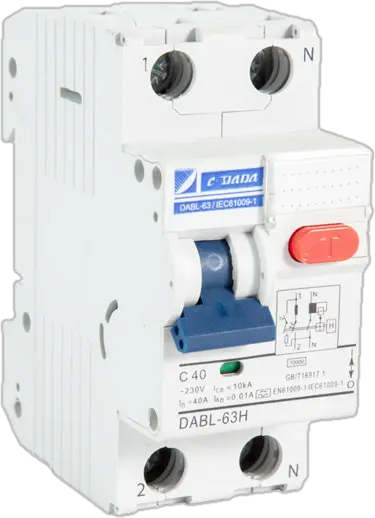

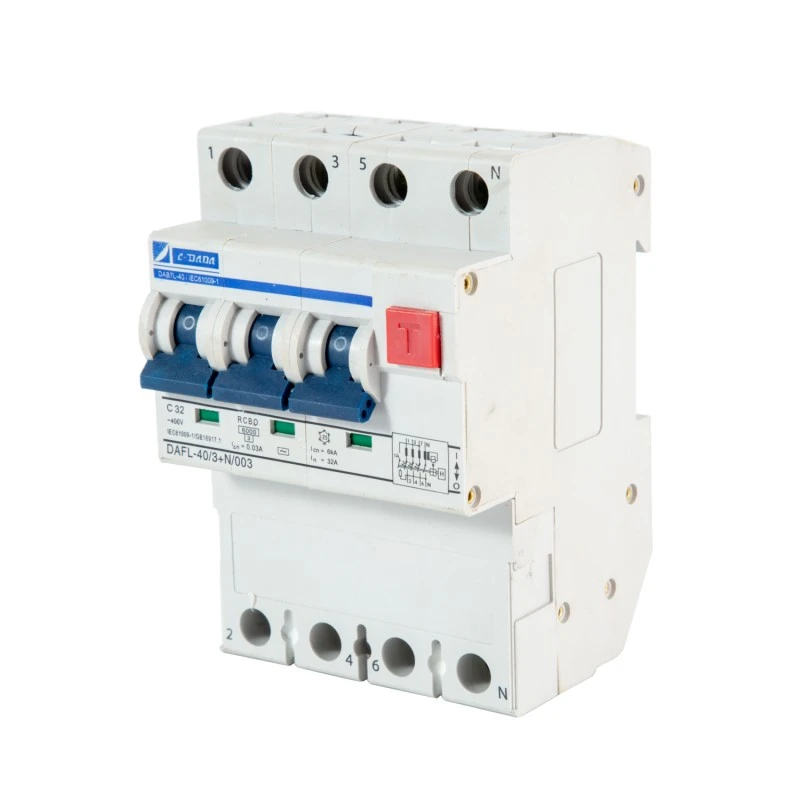

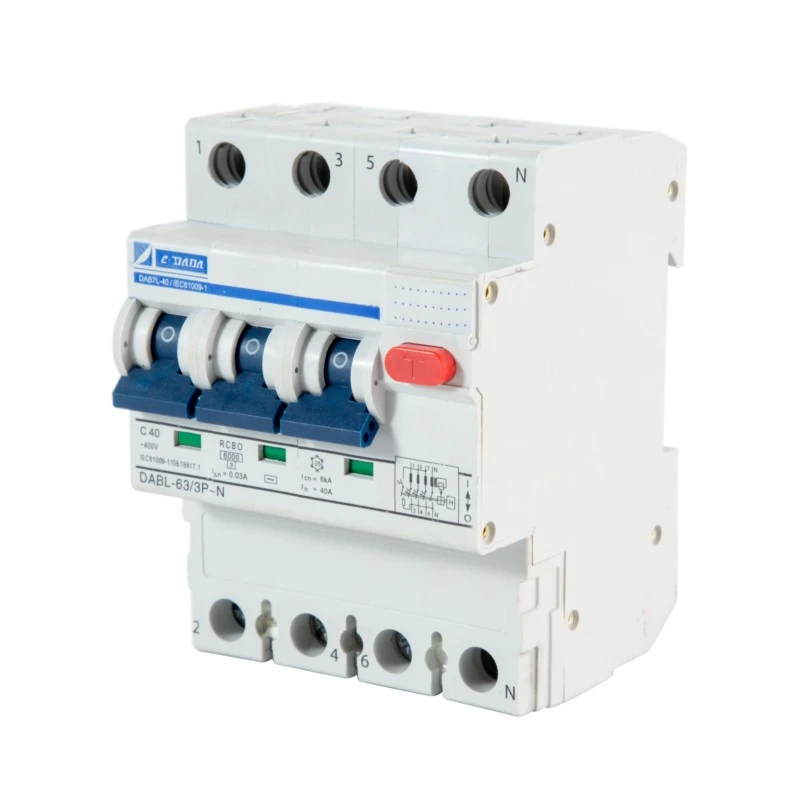

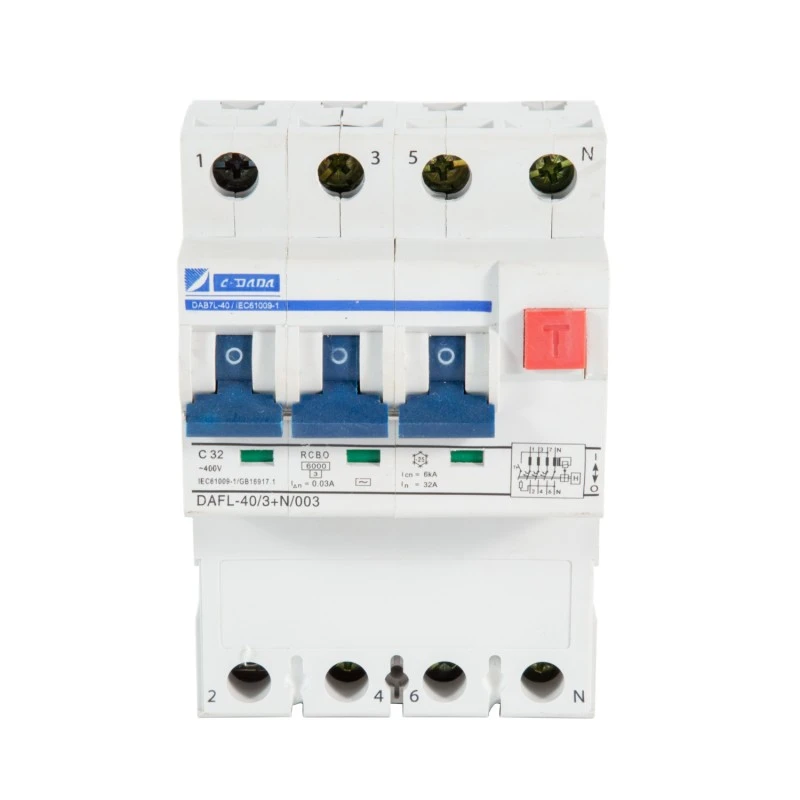

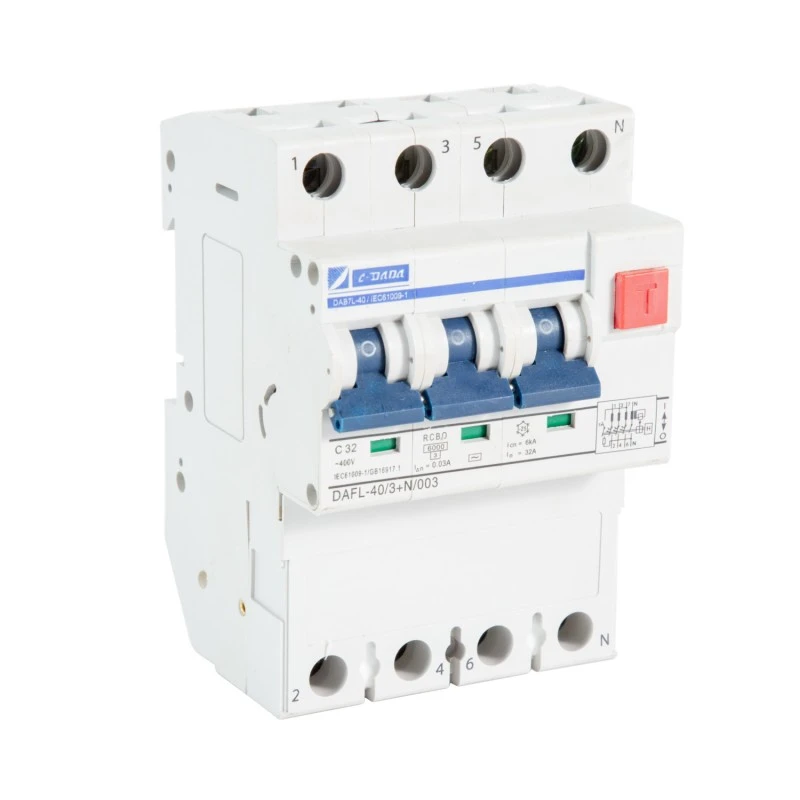

2P 4P Elektromagnetiline RCBO

Kompromissitu ohutuse tagamiseks keskkondades, kus voolukindlus on ebakindel, pakub Shanghai DADA Electric CO., LTD. esitleb CDADA DABF-63 2P 4P elektromagnetilise RCBO tõelist 2P/4P elektromagnetilise rikkevoolu kaitselülitit koos liigvoolukaitsega, mis töötab ilma elektrooniliste komponentide või välise toiteallikata. See IEC standarditele vastav RCBO pakub ühes seadmes kolme olulist kaitset:

★ Elektrilöögi vältimine (30 mA rikkevoolu tuvastamise kaudu),

★ ülekoormuskaitse (termomehhanism),

★ Lühise katkestus (magnetvabastus, 6kA).

Välispistikupesadesse, garaažidesse, keldritesse ja maapiirkondadesse paigaldatav DABF-63 jätkab töötamist isegi siis, kui neutraalasend kaob, pinge langeb või elektrikatkestuse ajal – see on oluline eelis elektrooniliste alternatiivide ees. Sõltumatu kontakti asendi indikaatoriga –25°C kuni +40°C tööpiirkonnaga ja tugeva terminali konstruktsiooniga tagab see tõrkekindla jõudluse seal, kus see on kõige olulisem.

Peamised spetsifikatsioonid

Mudel: DABF-63 seeria

Tüüp: elektromagnetiline RCBO (pole elektroonikat, pole vaja lisatoidet)

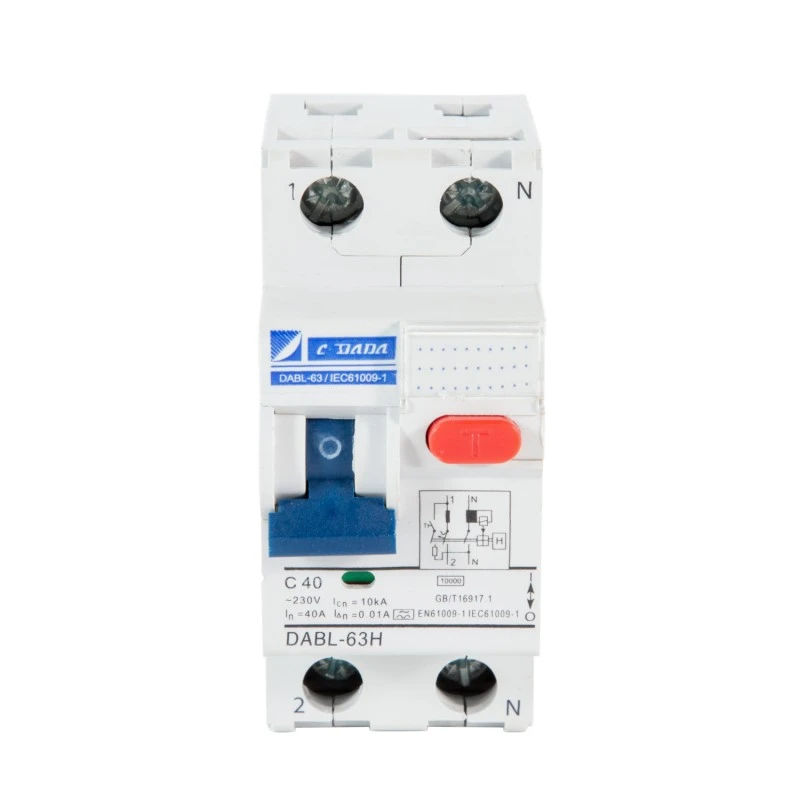

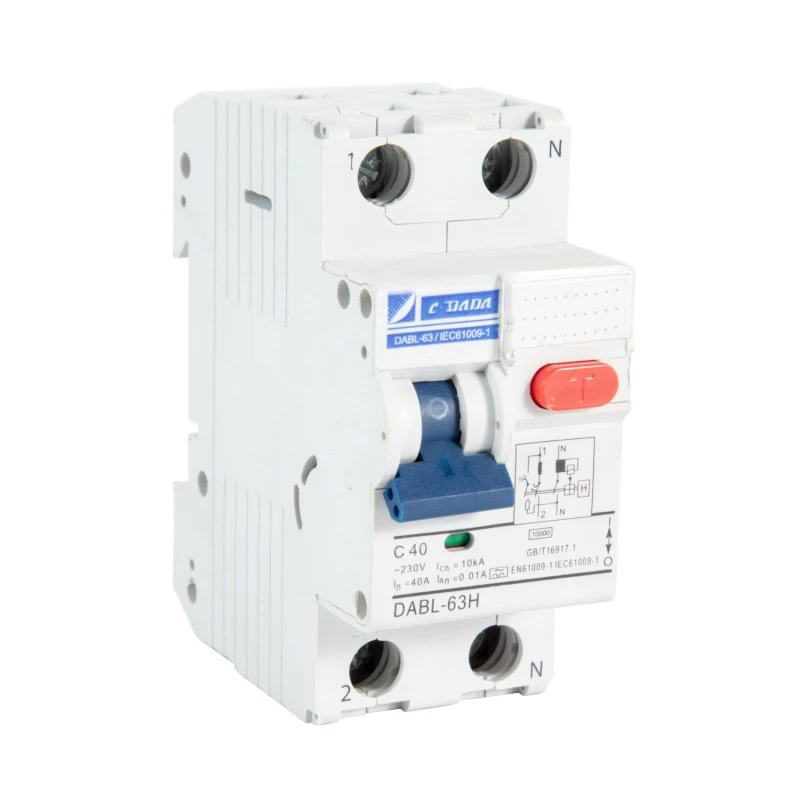

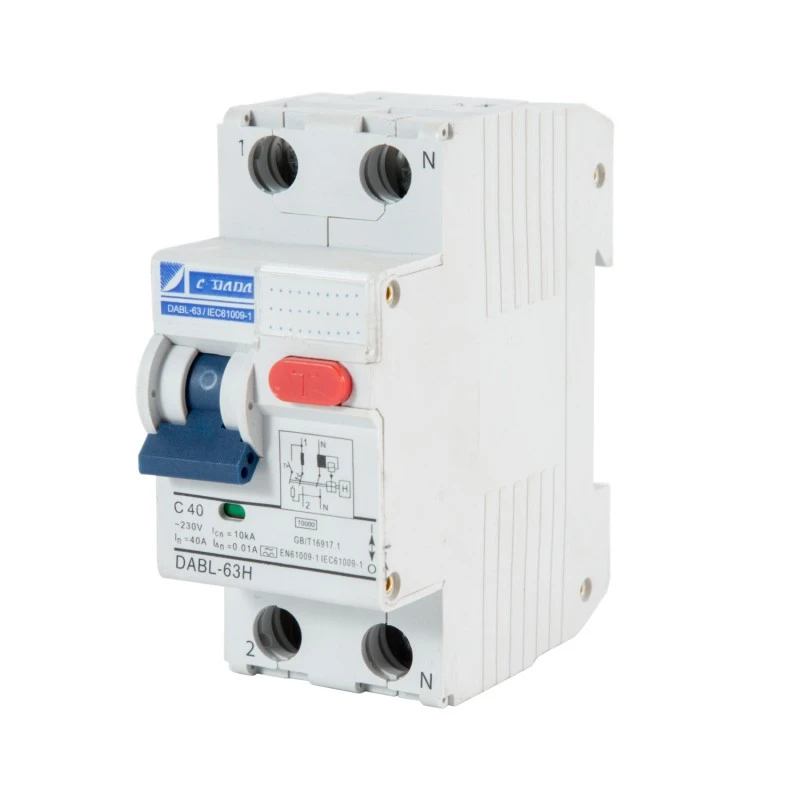

Poolused: 2P (1+N) või 4P (3+N)

Nimivool (in): 6–63 A (tavaline vahemik DAB7 platvormil)

Jääktundlikkus (I△n): 30 mA (standard isikukaitse jaoks; 100 mA valikuline)

Väljalülitumatu vool: 0,5 × I△n

Väljasõiduaeg I△n juures: ≤ 0,1 s

Katkestusvõimsus: 6kA

Kaitsefunktsioonid:

Jääkvool (leke) – elektromagnetiline tuvastus

★ Ülekoormus – bimetalltermo

★ Lühis – magnetvabastus

★ Töötemperatuur: –25°C kuni +40°C

Paigaldus: 2-mooduli laius 35mm DIN siinile

Peamised omadused:

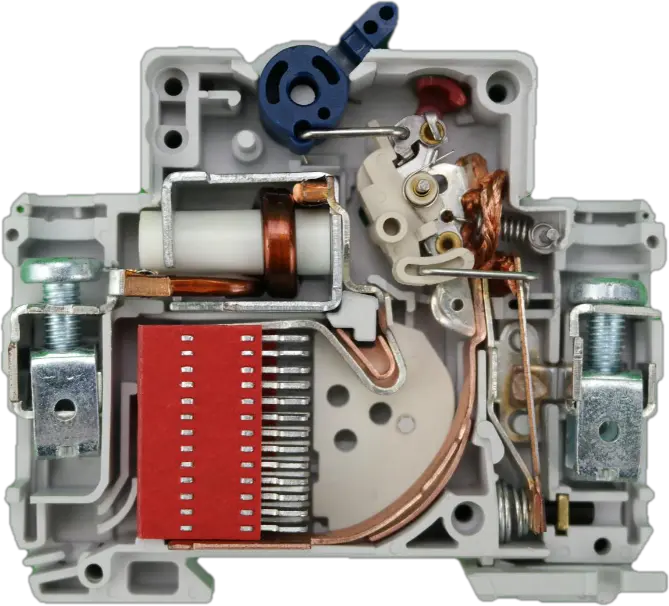

★ Puhas elektromagnetiline diferentsiaalmehhanism

★ Sõltumatu kontakti asendi indikaator (tõeline SISSE/VÄLJAS/väljasõidu olek)

★ "TEST" nupp igakuise funktsionaalsuse kontrollimiseks

★ Sälgulised klemmiklambrid → väiksem soojuskadu, tugevam haardumine

★ Hõbedat kandvad kontaktid → kõrge vastupidavus, madal takistus

★ Ristfunktsionaalsed kruvid (+/–) → lihtne paigaldus

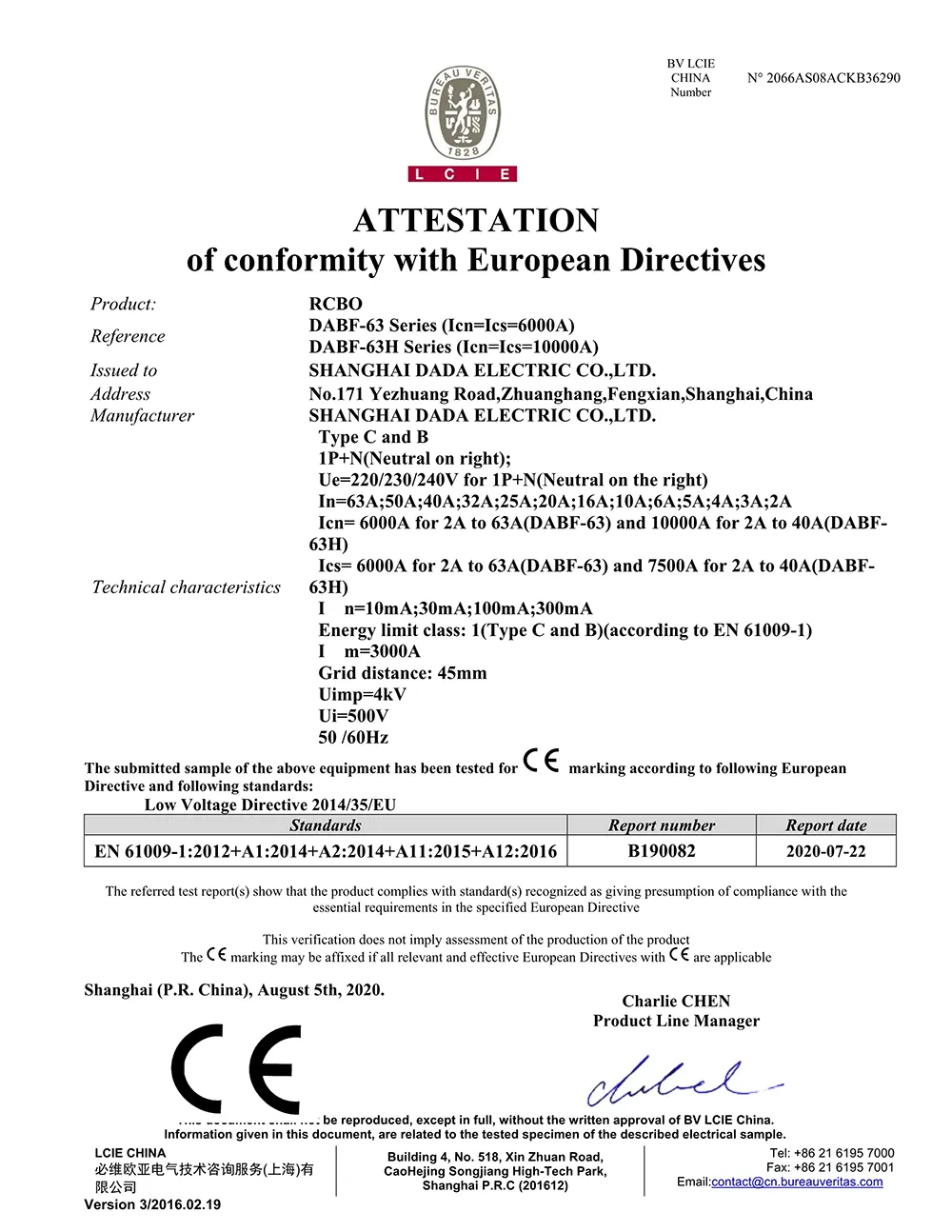

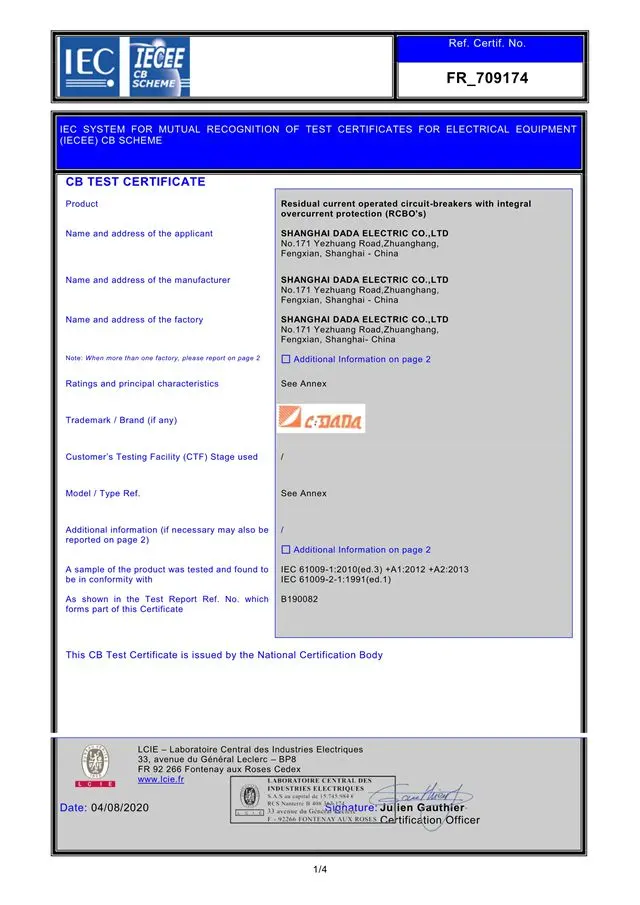

★ Sertifikaadid: CE, CB (RoHS-iga ühilduvad materjalid)

Miks valida CDADA elektromagnetiline RCBO?

★ Töötab ilma vooluta – kunagi

Erinevalt elektroonilistest RCBO-dest ei vaja meie 2P 4P elektromagnetiline RCBO lekke tuvastamiseks liinipinget – see tagab kaitse neutraali rikke, katkemise või täielike katkestuste korral.

★ Ideaalne karmidesse või kaugetesse kohtadesse

Ideaalne maapiirkondadesse, ehitusplatsidele, taludesse, tunnelitesse ja ebastabiilsete võrkudega piirkondadesse, kus elektroonikaseadmed võivad rikki minna.

★ Olemuselt tõrkekindel

Pole pooljuhte = pole vananemist, pole tarkvaravigu, pole EMI tundlikkust. Lihtsalt tõestatud elektromagnetiline füüsika.

★ Kustuta tööolek

Sõltumatu kontaktindikaator näitab tegelikku kontakti olekut – see on hooldus- ja ohutusauditite jaoks kriitiline.

★ Kompaktne ja usaldusväärne

Kahe mooduli suurus säästab paneeli ruumi, samas kui hõbedasulamist kontaktid ja tugevad klemmid tagavad pika kasutusea.

★ Globaalne vastavus

Sertifitseeritud vastavalt IEC, CE ja CB standarditele – usaldusväärne ekspordi ja rahvusvaheliste projektide jaoks.

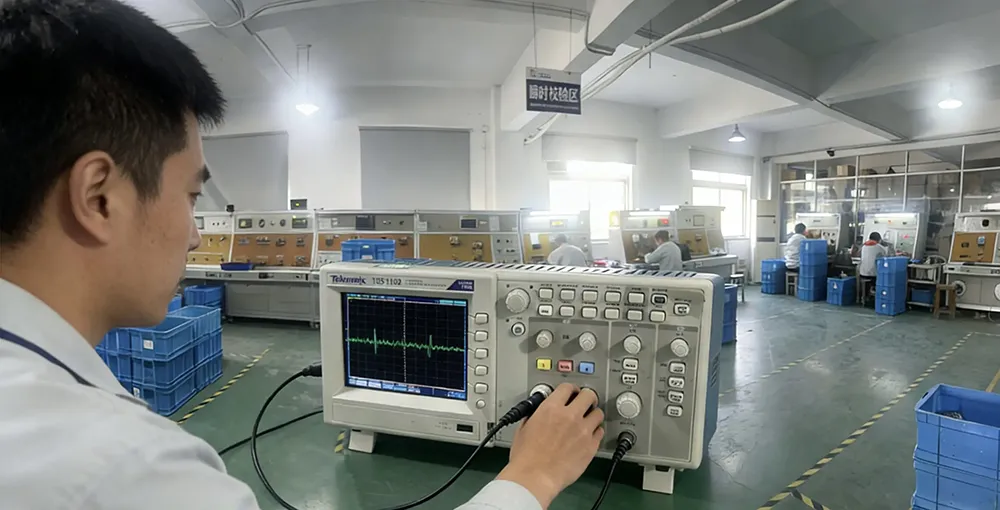

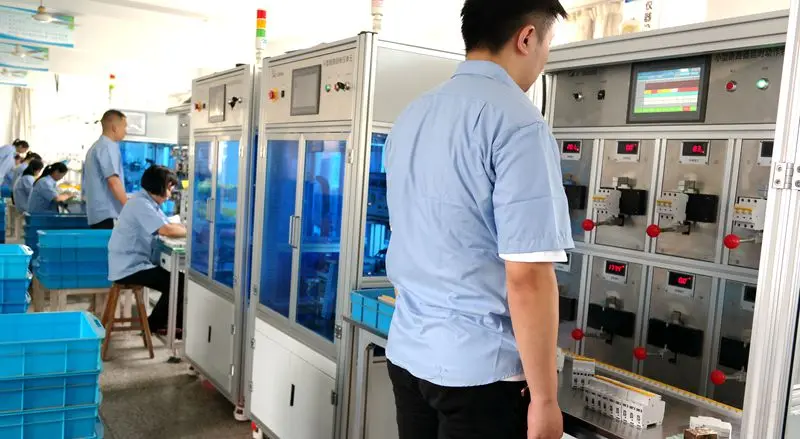

★ Kuna meie poliitika kohaselt kontrollime 100% kõiki meie ettevõttest väljuvaid tooteid, võime täiesti kindlalt garanteerida, et toode on funktsionaalselt 100% täpne, enne kui see meie ettevõttest lahkub.

★ Jätkame oma tehnoloogiliste teadmiste suurendamist, investeerides seadmetesse, protsessidesse, inimestesse ja sertifikaatidesse, mis kajastuvad meie tootes ja lõpuks ka klientide rahulolus.

Tüüpilised rakendused

Maapiirkondade elektrifitseerimisprojektid

Välispistikupesad ja elektrisõidukite laadimispunktid (põhikiht)

Garaažid, keldrid ja töökojad (niiske, külm keskkond)

TT maandussüsteemid (kus neutraalne terviklikkus on halb)

Varuvooluahelad ja hädaabipaneelid

Korduma kippuvad küsimused

K1: Mis vahe on elektroonilistel ja elektromagnetilistel RCBO-del?

A1:

Q2: Kas see RCBO pakub ülepingekaitset?

V2: Ei. Tõelised elektromagnetilised RCBOd ei sisalda varistoreid ega liigpinge summutamist – need nõuavad elektroonilisi komponente. Kui on vaja ülepingekaitset, siduge see eraldi SPD-ga (ülepingekaitseseade).

3. küsimus: kas 30 mA on piisav isikliku põrutuskaitse jaoks?

A3: Jah. 30 mA on IEC standardne lävi, mis tagab elupäästva kaitse otsese kontakti eest elamu- ja kaubandusahelates.

Q4: Kas seda saab kasutada peamise sissetulekukaitsena?

A4: Jah – 6 kA katkestusvõimsusega DABF-63 võib olla sissetuleva kaitsena väikestes jaotusplaatides, eriti TT-süsteemides.

K5: Miks valida elektromagnetilise RCBO jaoks CDADA?

A5: CDADA pakub:

● Ehtne elektromagnetiline disain (ilma peidetud elektroonikata)

● Tõeline 0 V töövõime

● 2-mooduliline kompaktne suurus – elektromagnetiliste tüüpide puhul haruldane

● Sõltumatu kontaktindikaator ohutuse kontrollimiseks

● Globaalsed sertifikaadid (CE/CB) ja OEM-valmis tugi
